282
925.916.2 - PLWSKAZÓWKI DLA INSTALATORA
16. SPOSÓB ZMIANY GAZU
W celu dokonania kalibracji zaworu gazu, należy wykonać czynności w następującej kolejności:
1) kalibracja wydajności termicznej maksymalnej.
Sprawdzić, czy poziom CO
2
zmierzony w kanale wylotowym podczas pracy kotła
z maksymalną wydajnością termiczną jest równy wartości podanej w tabeli 1. W przeciwnym razie, dokonać regulacji za pomocą
śruby regulacyjnej (V) na zaworze gazu;
2) kalibrowanie zmniejszonej wydajności termicznej. Sprawdzić, czy poziom CO
2
na przewodzie odprowadzającym przy kotle
pracującym z minimalną wydajnością cieplną jest zgodne z tabelą 1. W przeciwnym razie, dokonać regulacji za pomocą śruby re-
gulacyjnej (K) na zaworze gazu. Obrócić śrubę zgodnie z kierunkiem wskazówek ruchu zegara, aby zwiększyć zawartość CO
2
, a w
kierunku przeciwnym do ruchu wskazówek zegara, aby ją zmniejszyć.

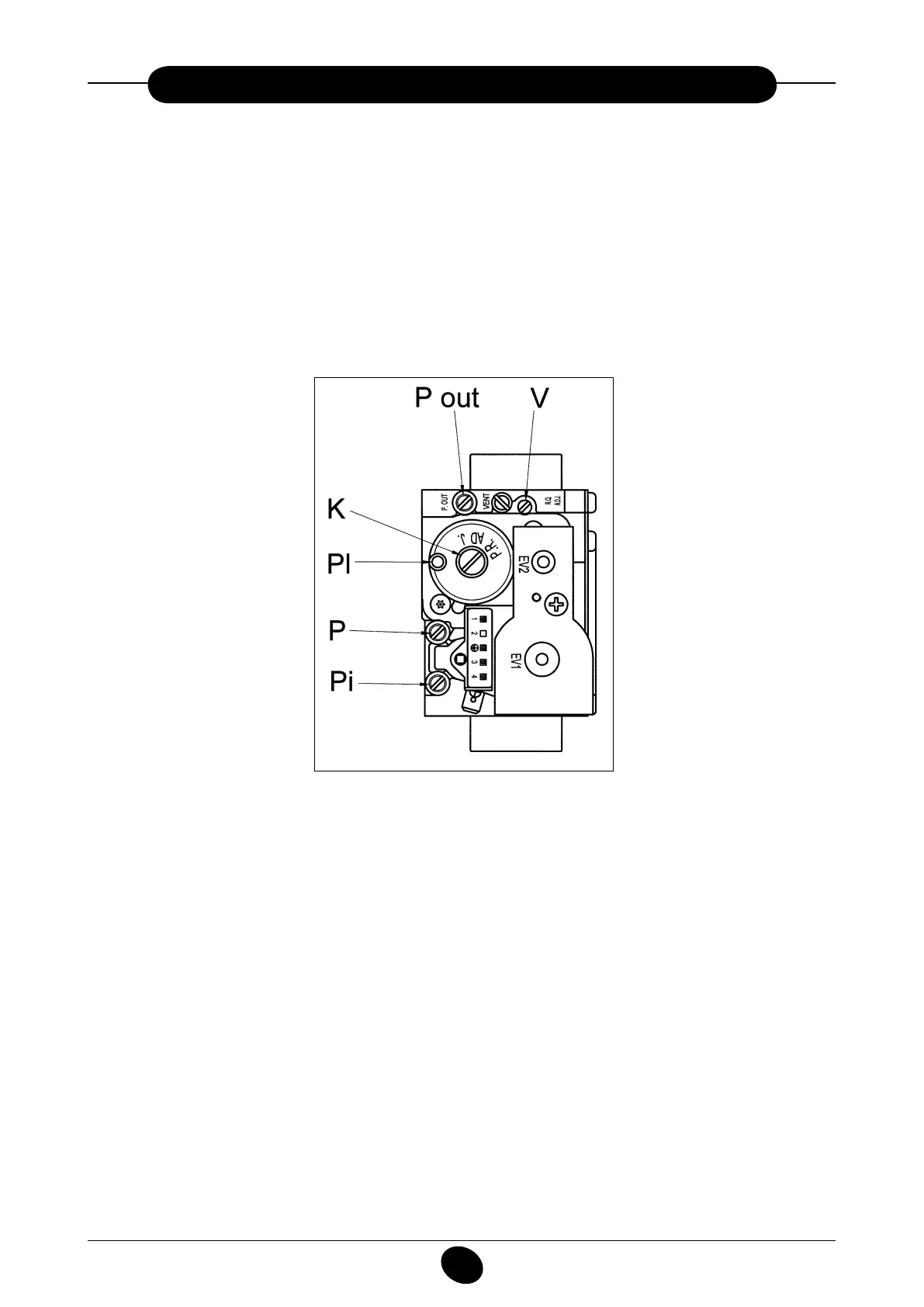

0310_0114
Rysunek 14
Pi: złącze ciśnieniowe zasilania gazem
PO/Pout: złącze ciśnieniowe gazu do palnika
P: złącze ciśnieniowe do pomiaru OFFSET
Pl: wejście sygnału powietrza z wentylatora
V: śruba regulacyjna dopływu gazu
K: śruba regulacyjna OFFSET
ZAWÓR GAZU SIT
MODEL SIGMA 848
