925.916.2 - PLWSKAZÓWKI DLA INSTALATORA
15.5
PODŁĄCZENIE DO ZEWNĘTRZNEGO PODGRZEWACZA
Kotły są przystosowane do podłączenia zewnętrznych podgrzewaczy i posiadają oryginalny zawór trójdrożny z silnikiem.
Podłączyć podgrzewacz do sieci wodociągowej zgodnie z rysunkiem 13.
Podłączyć sondę NTC pierwszeństwa obiegu c.w.u., dołączoną w akcesoriach, do zacisków 9-10 w skrzynce M2 tak jak na rys. 11,
wcześniej wyjąwszy opornik.
Czuły element sondy NTC należy włożyć do specjalnego otworu na podgrzewaczu.
Regulacji temperatury obiegu c.w.u. oraz doboru programu zegara obiegu c.w.u. można dokonać na panelu sterowania kotła zgodnie z
opisem w niniejszej instrukcji w części dotyczącej zaleceń dla użytkownika.

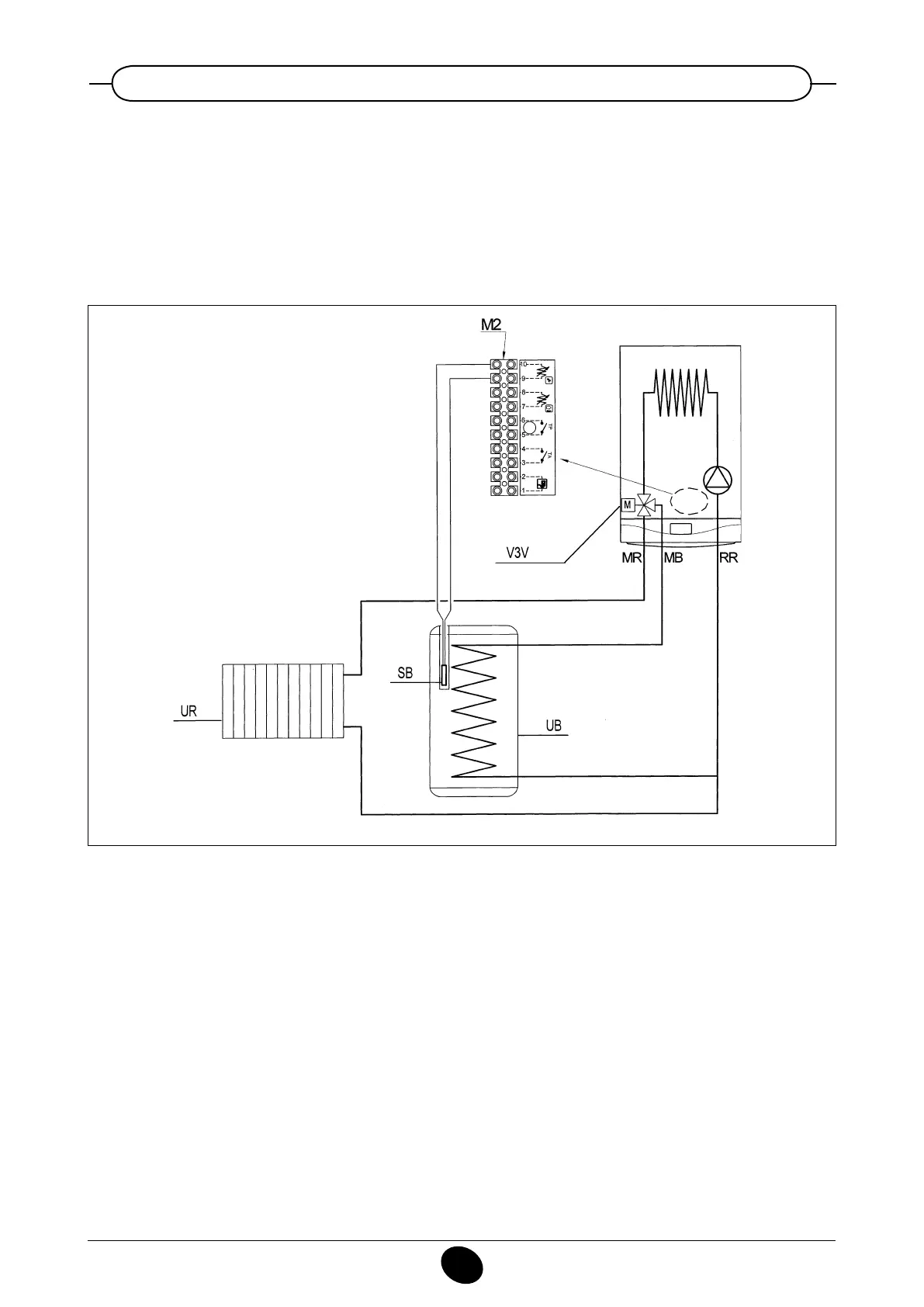

Rysunek 13
0207_0904
LEGENDA
UB: zespół podgrzewacza
UR: zespół obiegu c.o.
V3V: zawór trójdrożny
M2: skrzynka zaciskowa podłączeń
SB: sonda podgrzewacza pierwszeństwa
obiegu c.w.u.
MR: doprowadzenie c.o.
MB: doprowadzenie podgrzewacza
RR: odprowadzenie c.o./podgrzewacza
