925.916.2 - SK POKYNY PRE INŠTALATÉROV

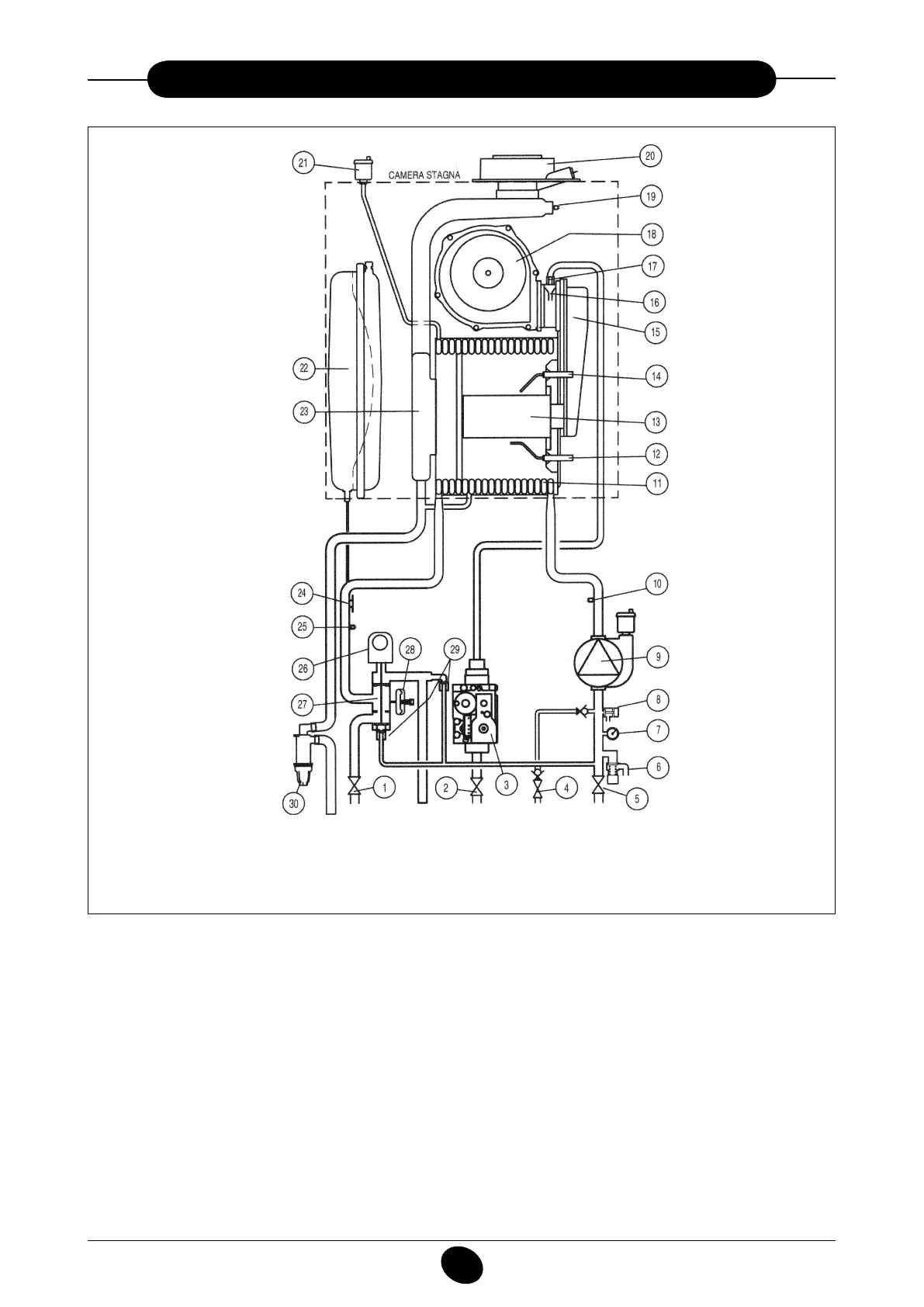

24. FUNKČNÁ SCHÉMA OKRUHOV
Obrázok 21
výstup výstup plyn vstup spiatočka
kúrenia zásobníka do TÚV kúrenia
LEGENDĂ
1 kohútik výstupu kúrenia
2 kohútik plynu
3 ventil plynu
4 napúšťací kohútik kotla
5 kohútik spiatočky kúrenia
6 bezpečnostný ventil
7 manometer
8 vypúšťací kohútik kotla
9 čerpadlo s odvodom vzduchu
10 sonda NTC zpiatocka kúrenia
11 primárny výmenník
12 kontrolná elektróda plameňa
13 horák
14 zapaľovacia elektróda
15 zmiešavacia komora plyn/vzduch
16 zmiešavacia Venturiho trubica
17 plynová clona
18 ventilátor
19 termostat spalín
20 koaxiálna spojka
21 automatický odvzdušňovací ventil
22 expanzomat
23 zberač spalín
24 bezpečnostný termostat 105°C
25 sonda NTC kúrenia
26 motor trojcestného ventilu
27 trojcestný ventil
28 hydraulický diferenciálny spínač
29 automatický by-pass
30 sifón
0802_2301 / CG_2036
