79
925.916.2 - ATANLEITUNGEN FÜR DEN INSTALLATEUR
11.
InstallatIon des heIzkessels
Nach Festlegung des genauen Anbringungsortes des Heizkessels die Schablone an der Wand befestigen.
Für die Installation der Anlage bei der Position der Wasser-und Gasanschlüsse im unteren Querträger der Schablone
beginnen.
Bei bereits vorhandenen Anlagen und beim Auswechseln wird empfohlen außerdem beim Rücklauf des Heizkessels und
unten ein Dekantierungsgefäß anzubringen, das die auch nach der Reinigung vorhandenen Ablagerungen und Schlacken,
die mit der Zeit in den Umlauf gelangen können, auffängt.
Nachdem der Kessel an der Wand befestigt wurde, müssen die Anschlüsse an die im Zubehör mitgelieferten Ablauf- und
Einlassleitungen wie in den nachfolgenden Kapiteln beschrieben vorgenommen werden.
Den Siphon mit einem Ablaufrohr verbinden, dabei ein durchgehendes Gefälle sicherstellen. Horizontale Leitungsabschnitte
sind zu vermeiden.

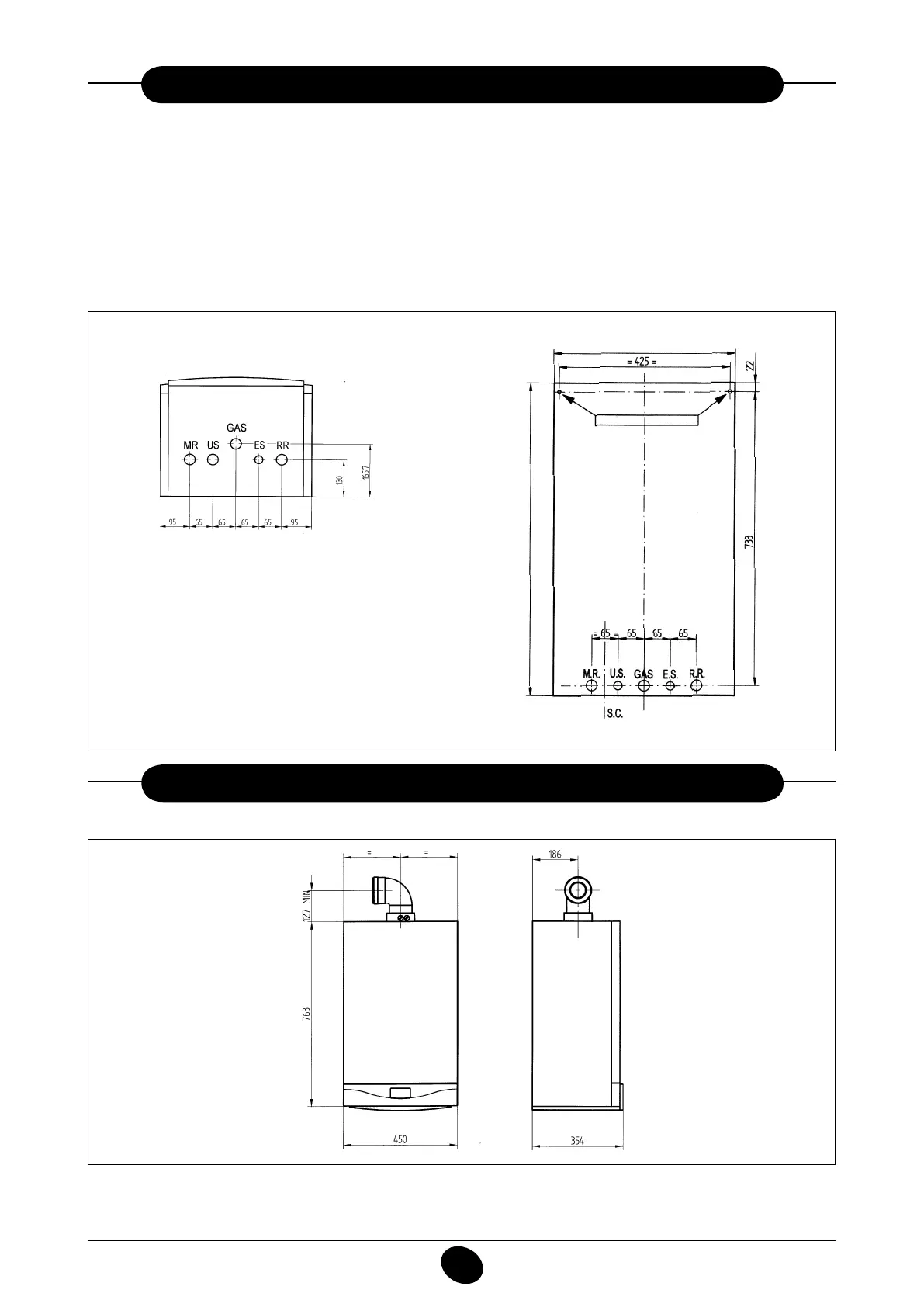

Abbildung 6
0211_2203
MR: Anschluß Heizungsvorlauf G 3/4
US: Vorlauf Boiler G 3/4
GAS: Gasanschluß G 3/4
ES: Kaltwasseranschluß G 1/2
RR: Anschluß Heizungsrücklauf G 3/4
SC: Kondensatablauf
12.
abmessungen des heIzkessels
Abbildung 7
020503_0300
BREITE DES KESSELS 450
ANSHLAGPUNKTE DES KESSELS
HOHE DES KESSELS 780
0505_2001
