144
925.916.2 - HU
A FELSZERELÉST VÉGZŐ SZAKEMBERNEK SZÓLÓ UTASÍTÁS
13. A CSOMAGOLÁSBAN TALÁLHATÓ SZERELÉKEK
• sablon
• gázcsap (2)
• vízbemeneti csap szűrővel (3)
• fűtőberendezés odairányú csap (1)
• fűtőberendezés visszairányú csap (4)
• szigetelő tömítés
• teleszkópos összekötő elemek
• 8 mm-es tiplik és ékek
14. LEERESZTŐ ÉS ELSZÍVÓ VEZETÉKEK BESZERELÉSE

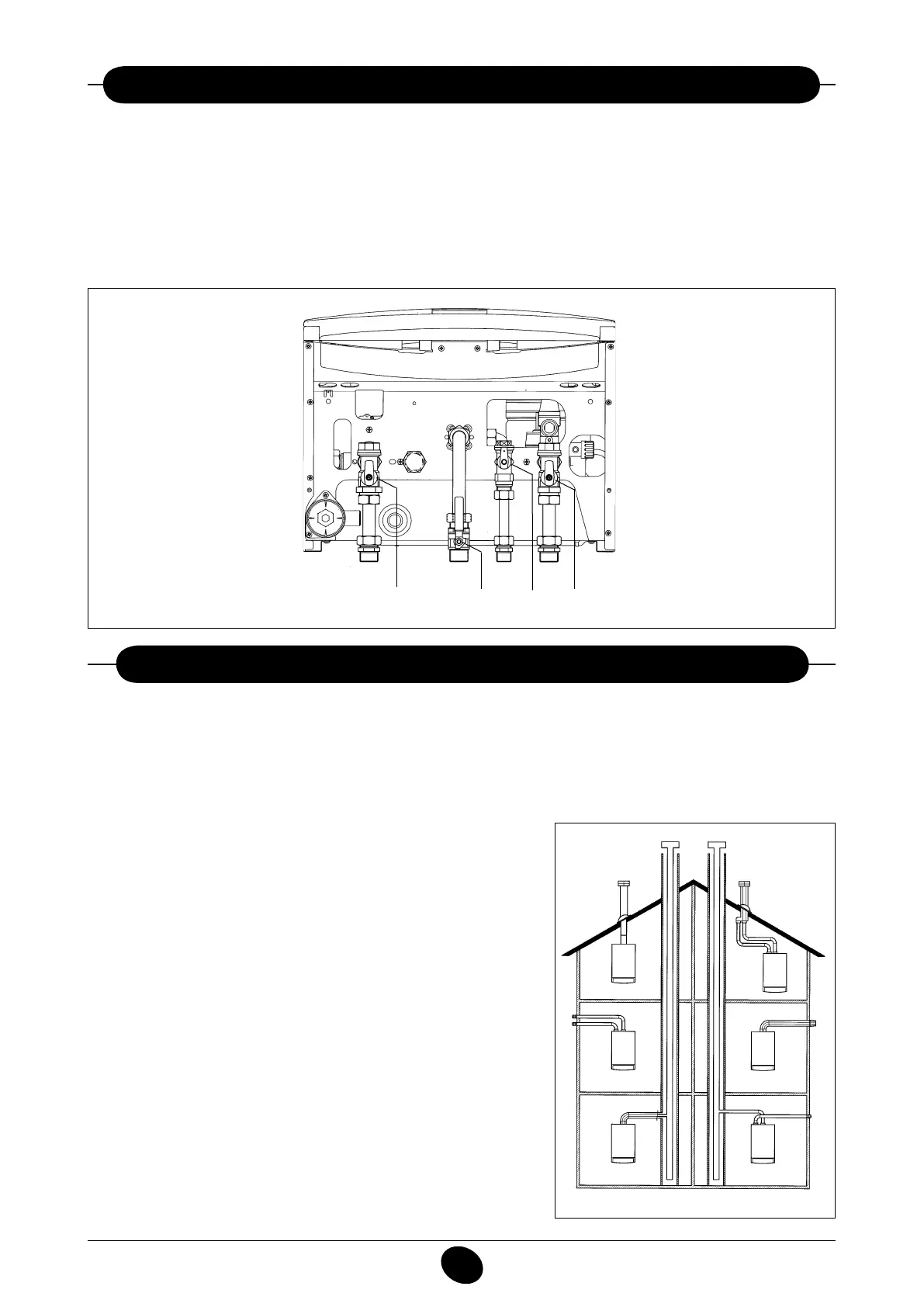

8. ábra
0301_1008
4321
Az alábbiakban bemutatott és a kazánhoz kiegészítőként szállított alkatrészek segítségével a kazán beszerelése könnyen és rugalmasan
elvégezhető. A kazán eredetileg egy koaxiális, függőleges, vagy vízszintes leeresztő-elszívócsőre történő bekötésre van előkészítve. A
kiegészítőként szállított duplikátor segítségével elkülönített vezetékeket is lehet használni.
Amennyiben nem a BAXI S.p.A. által szállított leeresztőcsöveket, illetve elszívócsöveket építik be, olyan típust kell használni, amely
erre a használatra engedélyezve van és maximális terhelési vesztesége 100 Pa.
Figyelmeztetések az alábbi típusú beszerelések esetén:
C
13
, C
33
A leválasztott leeresztő végelemeit egy 50 cm-es oldalú négyzeten belül kell elhelyezni. A részletes utasítások leírását lásd az
010828_0200
C
33
C
33
C
13
C
13
C
43
C
53
C
83
9. ábra
egyes tartozékoknál.
C
53
Az égéstér levegő elszívás és az égéstermék leeresztés végeleme nem lehet
az épülettel szemközti falon.
C
63
a vezetékek maximális terhelési vesztesége nem lehet több, mint 100 Pa. A
vezetékek a specikus használatot és a 100°C fölötti hőmérsékletet lehetővé
tévő bizonyítvánnyal kell rendelkezzenek. Az alkalmazott kémény végelem
a prEN 1856-1 szabvány szerinti igazolással kell rendelkezzen.
C
43
, C
83
Az alkalmazott kémény vagy füstcső a használatnak megfelelő kell
legyen.
