145
925.916.2 - HU
A FELSZERELÉST VÉGZŐ SZAKEMBERNEK SZÓLÓ UTASÍTÁS

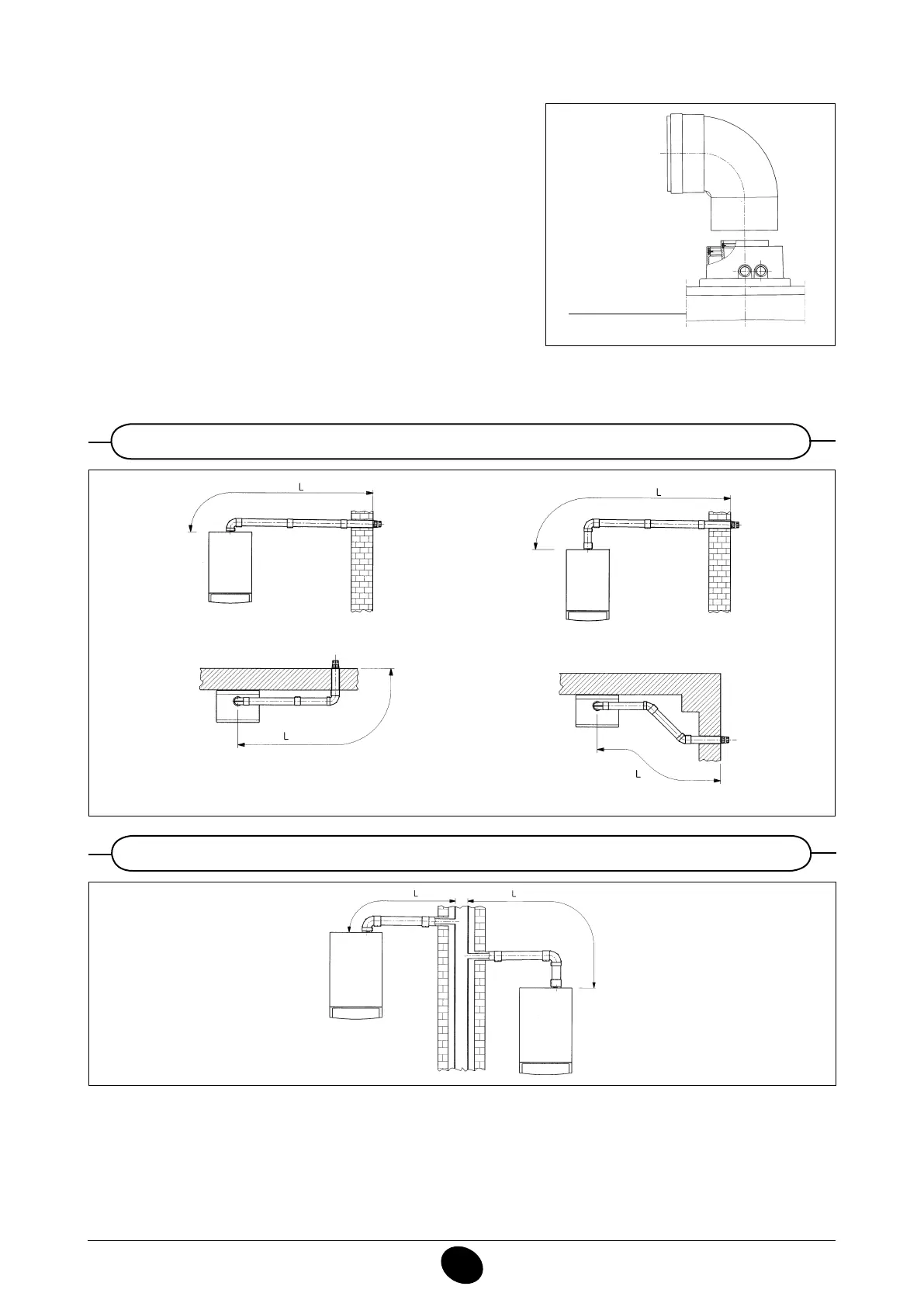

14.1 PÉLDA BESZERELÉSRE VÍZSZINTES CSÖVEKKEL Ø 60/100 MM
... Koaxiális leeresztő - elszívó cső (koncentrikus)
990519_0400
Koncentrikus szerelvény
10. ábra
Ez a vezetékfajta lehetővé teszi az égéstermék kieresztését és az égési levegő
elszívását az épületen kívülre, vagy a LAS típusú füstcsőbe is.
A 90°-os koaxiális könyök lehetővé teszi, hogy a kazánt a 360°-os elforgatási
lehetőségnek köszönhetően bármilyen irányban a leeresztő-elszívó csőre lehes-
sen kötni. Ezt a koaxiális vezeték vagy a 45°-os könyökelem kiegészítéseként is
lehet alkalmazni.
Külső kivezetés esetén a leeresztő-elszívó cső legalább 18 mm-re ki kell álljon a
falból, hogy fel lehessen helyezni és rögzíteni lehessen az alumínium rozettát a
vízbeszivárgás elkerülése végett.
Ezeknek a vezetékeknek a kazán felé való minimális lejtési szöge 1 cm a hosszúság
minden méterére.
Egy 90°-os könyökelem beillesztése 1 méterrel csökkenti a vezeték teljes
hosszúságát.
Egy 45°-os könyökelem beillesztése 0,5 méterrel csökkenti a vezeték teljes
hosszúságát.
0002230400
14.2 PÉLDA BESZERELÉSRE LAS Ø 60/100 MM TÍPUSÚ FÜSTCSÖVEKKEL
9912220900
L max = 10 m
L max = 10 m
L max = 9 m
L max = 9 m
L max = 10 m
