925.916.2 - RUИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
24.

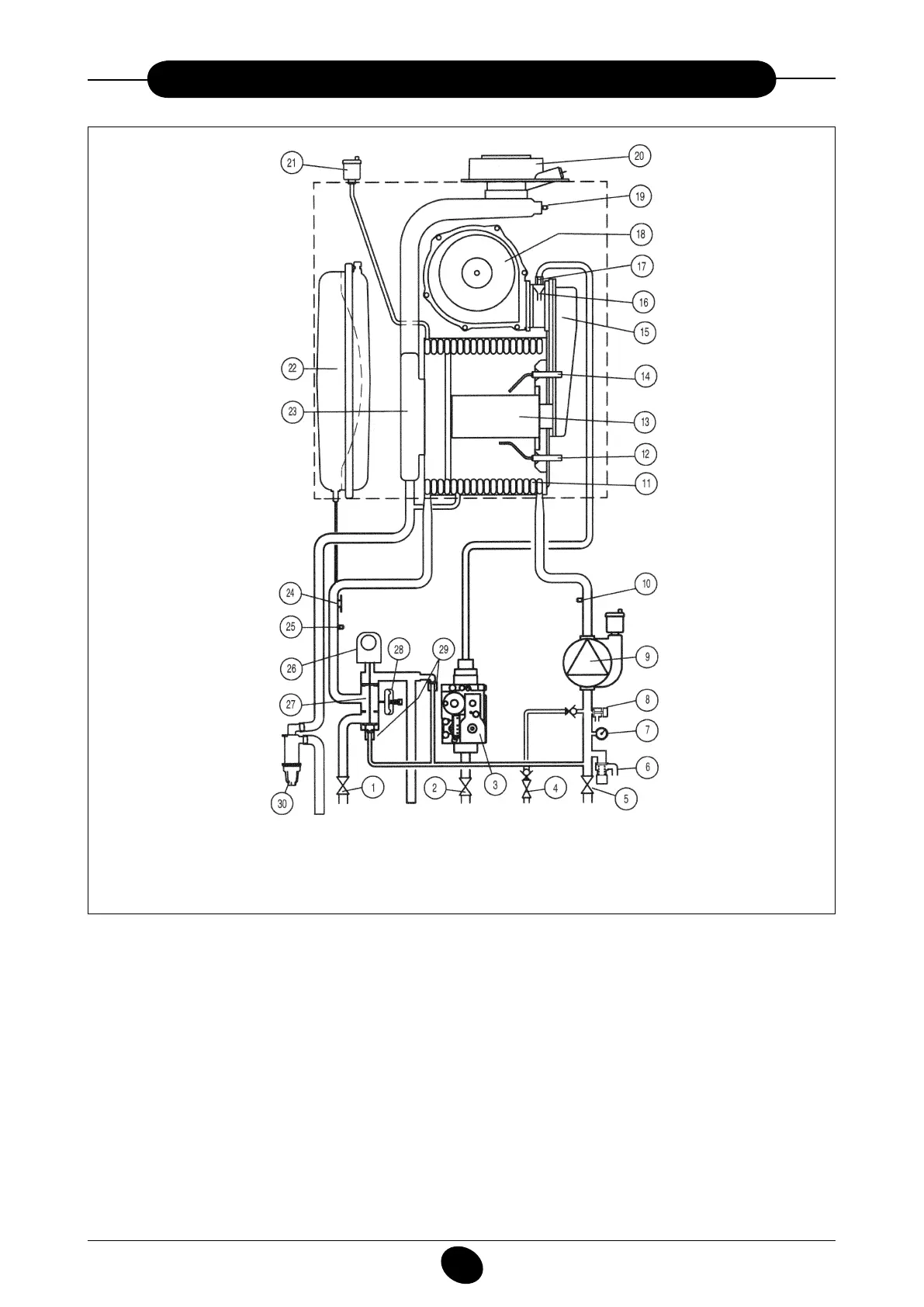

ФУНКЦИОНАЛЬНАЯ СХЕМА
Рисунок 21
0803_2501 / CG_2036
Линия Выход
Газ
Вход
Обратная линия
нагнетания хозяйственной
хозяйственной
системы
системы воды
воды отопления
отопления
ЛЕГЕНДА:
1 Кран на линии нагнетания системы отопления
2 Газовый кран
3 Газовый клапан
4 Кран наполнения котла
5 Кран на обратной линии системы отопления
6 Предохранительный клапан
7 Манометр
8 Спускной кран котла
9 Насос с воздухоотделителем
10 температурный датчик NTC возврата системы отопления
11 Теплообменник вода-дымовые газы
12 Детектор пламени
13 Горелка
14 Электрод зажигания
15 Коллектор газовоздушной смеси
16 Смеситель с трубкой Вентури
17 Диафрагма для газа
18 Вентилятор
19 Датчик температуры дымовых газов
20 Концентрическая муфта
21 Автоматический клапан-вантуз
22 Расширительный бак
23 Дымоуловитель
24 Защитный термодатчик 105°C
25 Зонд НТК системы отопления
26 Двигатель трехходового клапана давления
27 трехходовой клапан
28 гидравлический прессостат
29 Автоматический байпасный клапан
30 Сифон
ГЕРМЕТИЧНАЯ
КАМЕРА
