193
925.916.2 - CZPOKYNY URČENÉ TECHNIKOVI
0803_2501 / CG_2036
24.

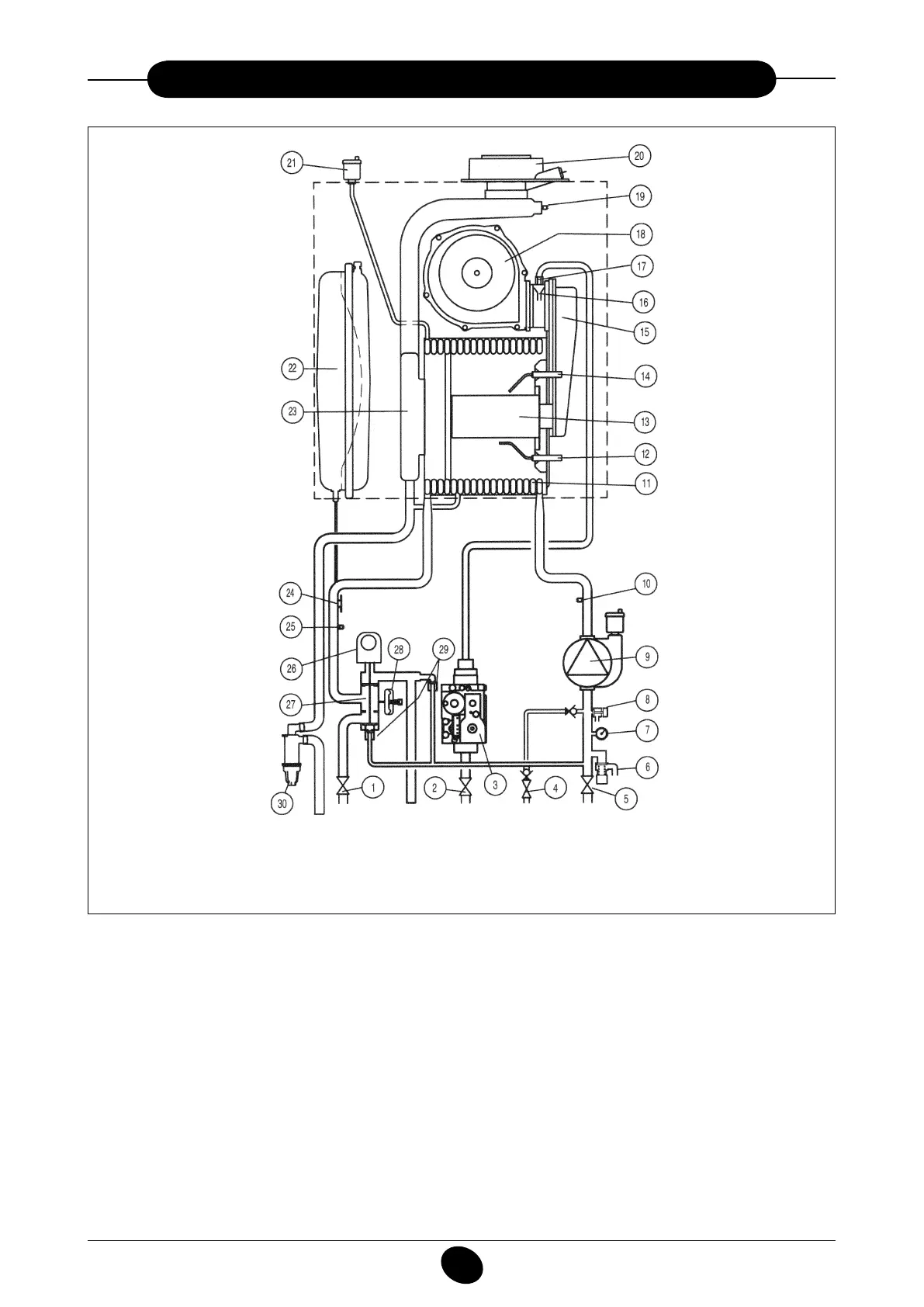

FUNKČNÍ SCHÉMA OKRUHŮ
Obr. 21
Náběhový Výstup Plyn Vstup Vratný
okruh topení užitkové vody užitkové vody okruh topení
POPIS:
1 kohoutek náběhového okruhu topení
2 plynový kohout
3 plynový ventil
4 plnicí kohout kotle
5 kohoutek vratného okruhu topení
6 pojistný ventil
7 manometr
8 vypouštěcí kohout kotle
9 čerpadlo s oddělovačem vzduchu
10 sonda NTC zpátecky topení
11 výměník voda-spaliny
12 elektroda zjištění plamene
13 hořák
14 zapalovací elektroda
15 sběrná trubka směsi vzduch-plyn
16 směšovač s venturiho trubicí
17 clona plynu
18 ventilátor
19 termostat spalin
20 souosová přípojka
21 automatický odvzdušňovací ventil
22 expanzní nádoba
23 sběrná trubka spalin
24 bezpečnostní termostat 105 °C
25 sonda NTC topení
26 motor trojcestného ventilu
27 trojcestný ventil
28 hydraulický tlakový spínač
29 automatický by-pass
30 sifon
