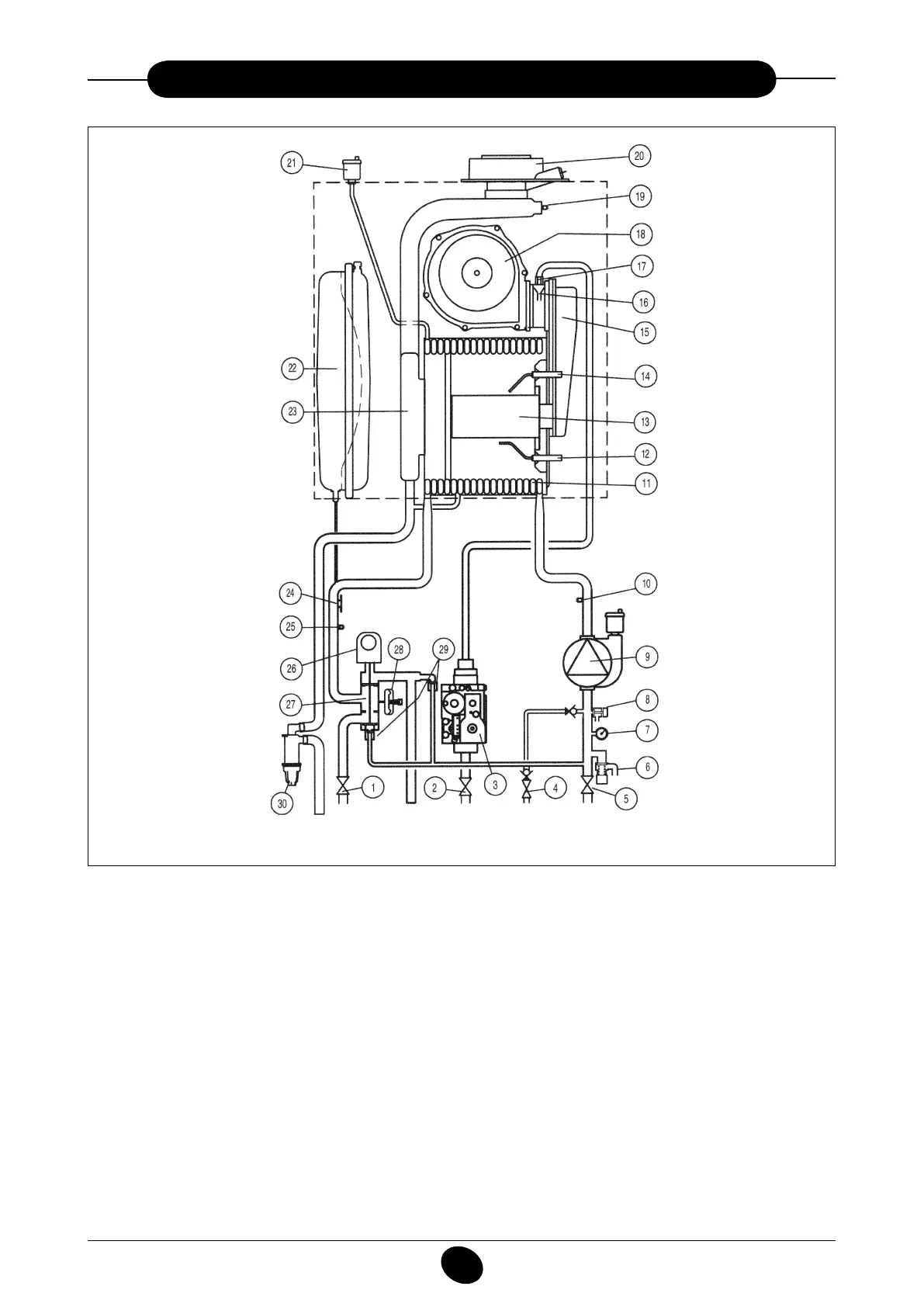

SCHEMAT FUNKCJONALNY OBIEGÓW
Rysunek 21
Doprowadzenie c.o Wylot c.w.u Gaz Wlot c.w.u Odprowadzenie c.o
LEGENDA
1 kurek doprowadzenia c.o.
2 kurek gazu
3 zawór gazu
4 kurek napełniania kotła
5 kurek odprowadzenia c.o.
6 zawór bezpieczeństwa
7 manometr
8 kurek opróżniania kotła
9 pompa z separatorem powietrza
10 sonda NTC powrotu wody obwodu ogrzewania
11 wymiennik woda-spaliny
12 elektroda wykrywająca płomień
13 palnik
14 elektroda zapłonowa (starter)
15 kolektor mieszanki powietrze-gaz
16 mikser z przewodami zwężkowymi
17 przegroda gazu
18 wentylator
19 termostat spalin
20 złączka współosiowa
21 automatyczny zawór odpowietrzający
22 zbiornik wyrównawczy
23 kolektor spalin
24 termostat zabezpieczający 105°C
25 sonda NTC obiegu c.o
26 silnik zaworu trójdrożnego
27 zawór trójdrożny
28 presostat hydrauliczny
29 automatyczny by-pass
30 syfon
0803_2401 / CG_2036
zamknięta komora
spalania
