29
925.916.2 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE

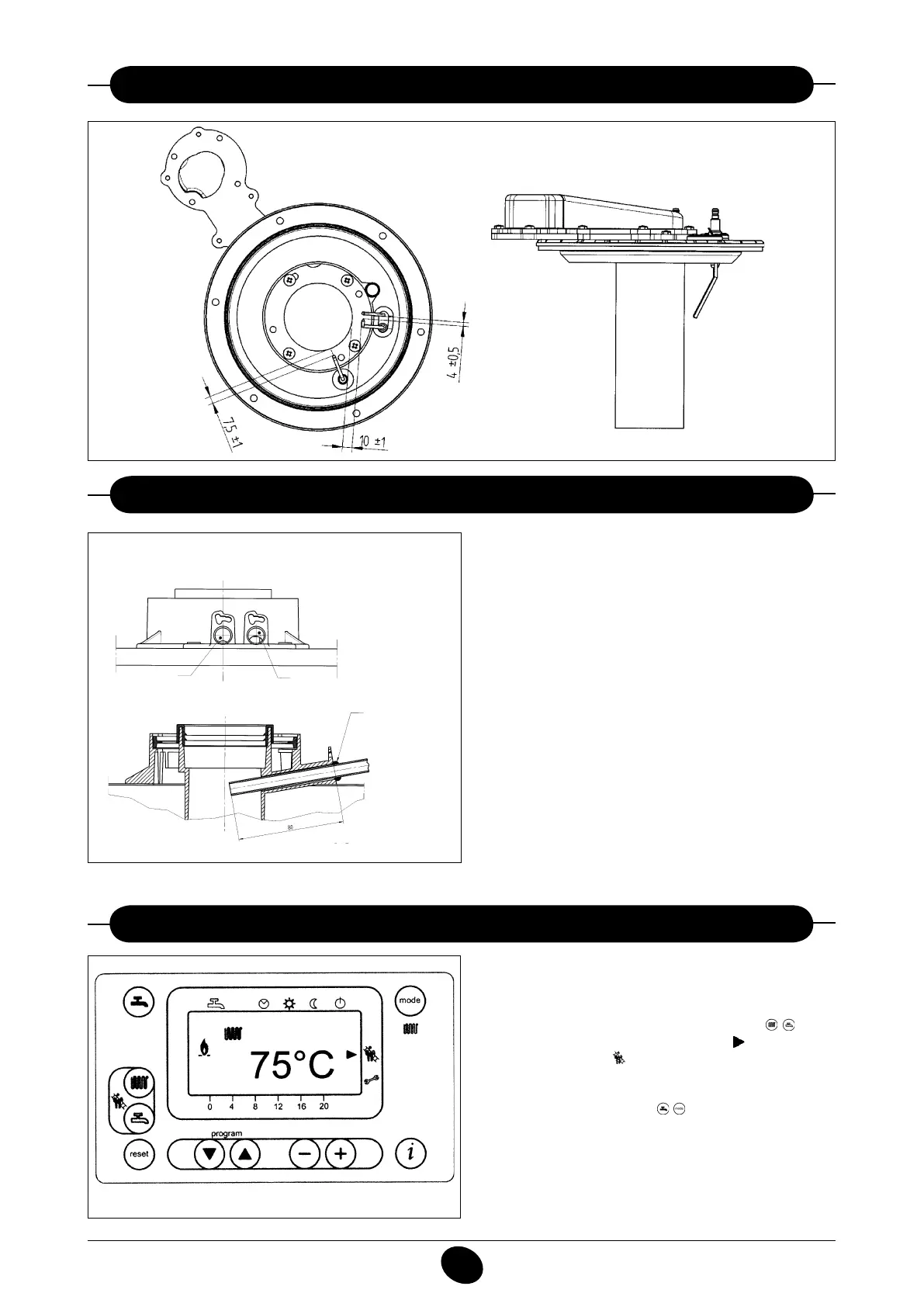

19. POSIZIONAMENTO ELETTRODO DI ACCENSIONE E RIVELAZIONE DI FIAMMA
20. VERIFICA DEI PARAMETRI DI COMBUSTIONE
Figura 16
010905_0200
Per la misura in opera del rendimento di combustione e
dell’igienicità dei prodotti di combustione, come disposto
dal DPR 26 Agosto 1993 n° 412, la caldaia è dotata di
due prese situate sul raccordo concentrico e destinate
a tale uso specico.
Una presa è collegata al circuito scarico dei fumi mediante
la quale è possibile rilevare l’igienicità dei prodotti della
combustione ed il rendimento di combustione.
L’altra è collegata al circuito di aspirazione dell’aria
comburente nella quale è possibile vericare l’eventuale
ricircolo dei prodotti della combustione nel caso di con-
dotti coassiali.
Nella presa collegata al circuito dei fumi possono essere
rilevati i seguenti parametri:
• temperatura dei prodotti della combustione;
• concentrazione di ossigeno (O
2
) od in alternativa di
anidride carbonica (CO
2
);
• concentrazione di ossido di carbonio (CO).
La temperatura dell’aria comburente deve essere rilevata
nella presa collegata al circuito di aspirazione dell’aria
presente sul raccordo concentrico.
Figura 17
020429_0300
fumi
aria comburente
guarnizione
Importante: al termine delle
verifiche chiudere le prese con
gli appositi tappi.
Al ne di facilitare le operazioni di misura del rendimento di
combustione e dell’igienicità dei prodotti di combustione
è possibile attivare la funzione spazzacamino procedendo
come di seguito descritto:
1) premere contemporaneamente i tasti (2-3) no a
quando sul display compare l’indice “ ” in corrispon-
denza del simbolo (circa 3 secondi ma non più di 6
secondi). In queste condizioni la caldaia funziona alla
massima portata termica prevista per il riscaldamento.
2) premere uno dei due tasti per terminare la funzio-
ne
21. ATTIVAZIONE FUNZIONE SPAZZACAMINO
020429_0200
Figura 18
