90
925.916.2 - ATANLEITUNGEN FÜR DEN INSTALLATEUR
16. umstellung auf eIne andere gasart
Zur Einstellung des Gasventils sind folgende Arbeitsschritte erforderlich:
1) Einstellung des maximalen Nennbelastung. Überprüfen, dass bei maximalem Durchsatz des Heizkessels der an der
Abgasleitung ermittelte CO
2
-Wert mit den Angaben aus Tabelle 1 übereinstimmt. Andernfalls die Stellschraube (V) am
Gasventil verstellen.
a) Gasventilmodel SIEMENS VDU 11 (Abbildung 14): Die Schraube im Uhrzeigersinn drehen, um den CO
2
-Gehalt
zu steigern, um im ungekehrten Sinn, um diesen zu verringern.
b) Gasventilmodel SIT SIGMA 848 (Abbildung 14a): Die Schraube im Uhrzeigersinn drehen, um den CO
2
-Gehalt zu
verringern, bzw. gegen den Uhrzeigersinn drehen, um ihn su erhöhen.
2) Einstellung des reduzierten Nennbelastung. Überprüfen, dass bei minimalem Durchsatz des Heizkessels der an der
Abgasleitung ermittelte CO
2
-Wert mit den Angaben aus Tabelle 1 übereinstimmt. Andernfalls die Einstellschraube (K)
drehen, die sich am Gasventil bendet. Die Schraube im Uhrzeigersinn drehen, um den CO
2
-Gehalt zu steigern, um im
ungekehrten Sinn, um diesen zu verringern.
0310_0114

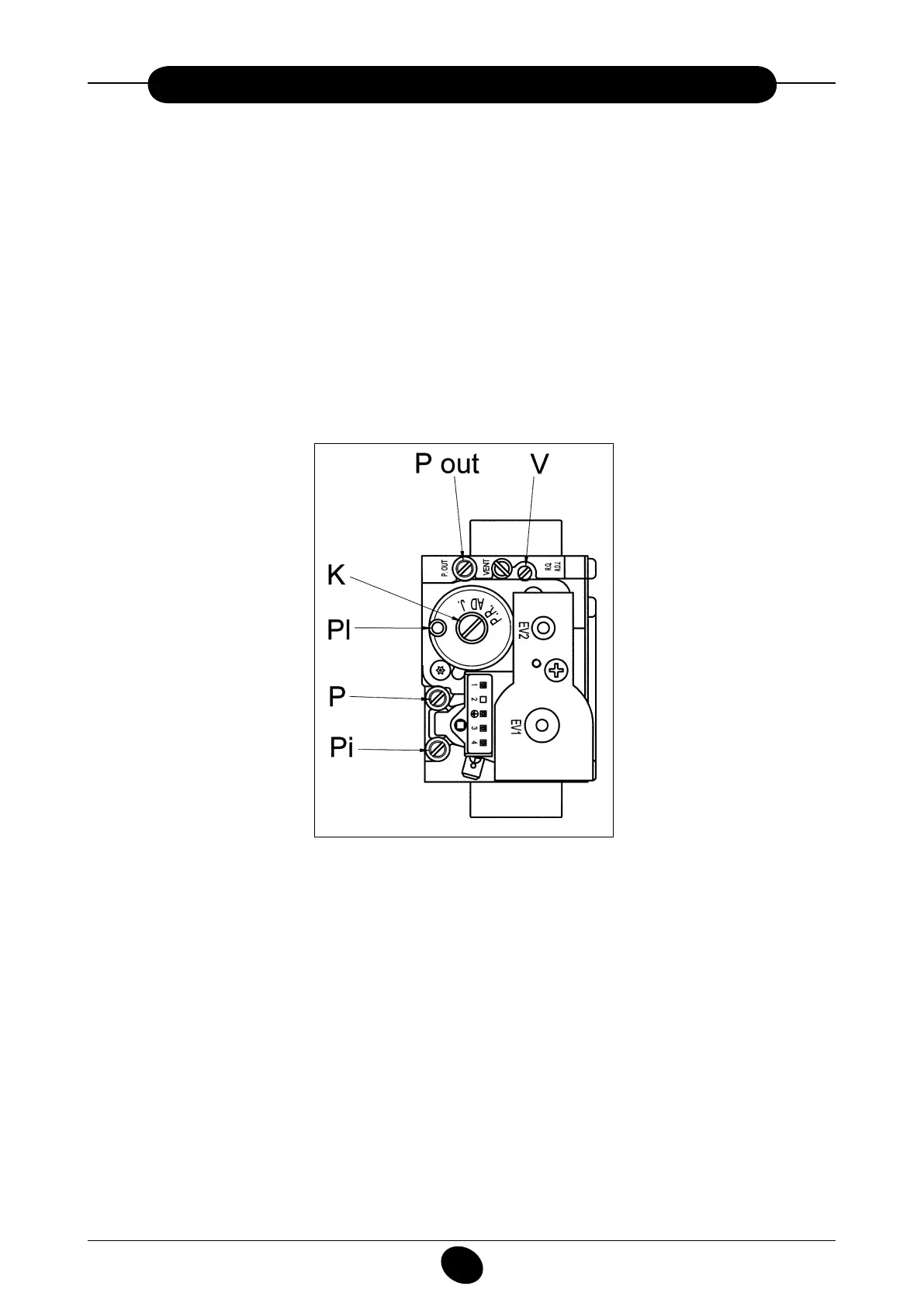

Figura 14
Pi: Anschluß Gasversorgung
PO/Pout: Anschluß Gaszuleitung zum Brenner
P: Anschluß für die OFFSET-Messung
Pl: Signaleingang der vom Ventilator kommenden Luft
V: Stellschraube Gasdurchsatz
K: OFFSET-Stellschraube
GASVENTILMODEL
SIT SIGMA 848
