89
925.916.2 - ATANLEITUNGEN FÜR DEN INSTALLATEUR
15.5
anschluss eInes externen boIlers
Die Heizkessel sind für den Anschluss eines externen Boilers ausgelegt, da sie mit einem motorisierten Dreiwegventil
ausgestattet sind. Die Wasseranschlüsse des Boilers sind wie auf Abbildung 13 dargestellt vorzunehmen.
Den als Zubehör erhältlichen NTC-Fühler für den Brauchwasservorrang an den Klemmen 9-10 der auf Abbildung 11 dar-
gestellten Klemmenleiste M2 anschließen. Vorher den vorhandenen Widerstand entfernen
Das Fühlerelement des NTC-Fühlers muss in den dafür vorgesehenen Schacht am Boiler eingeführt werden.
Die Einstellung der Brauchwassertemperatur und die Wahl des Zeitprogramms für die Brauchwassererwärmung kann wie
in diesem Benutzerhandbuch beschrieben direkt am Bedienfeld des Heizkessels vorgenommen werden.

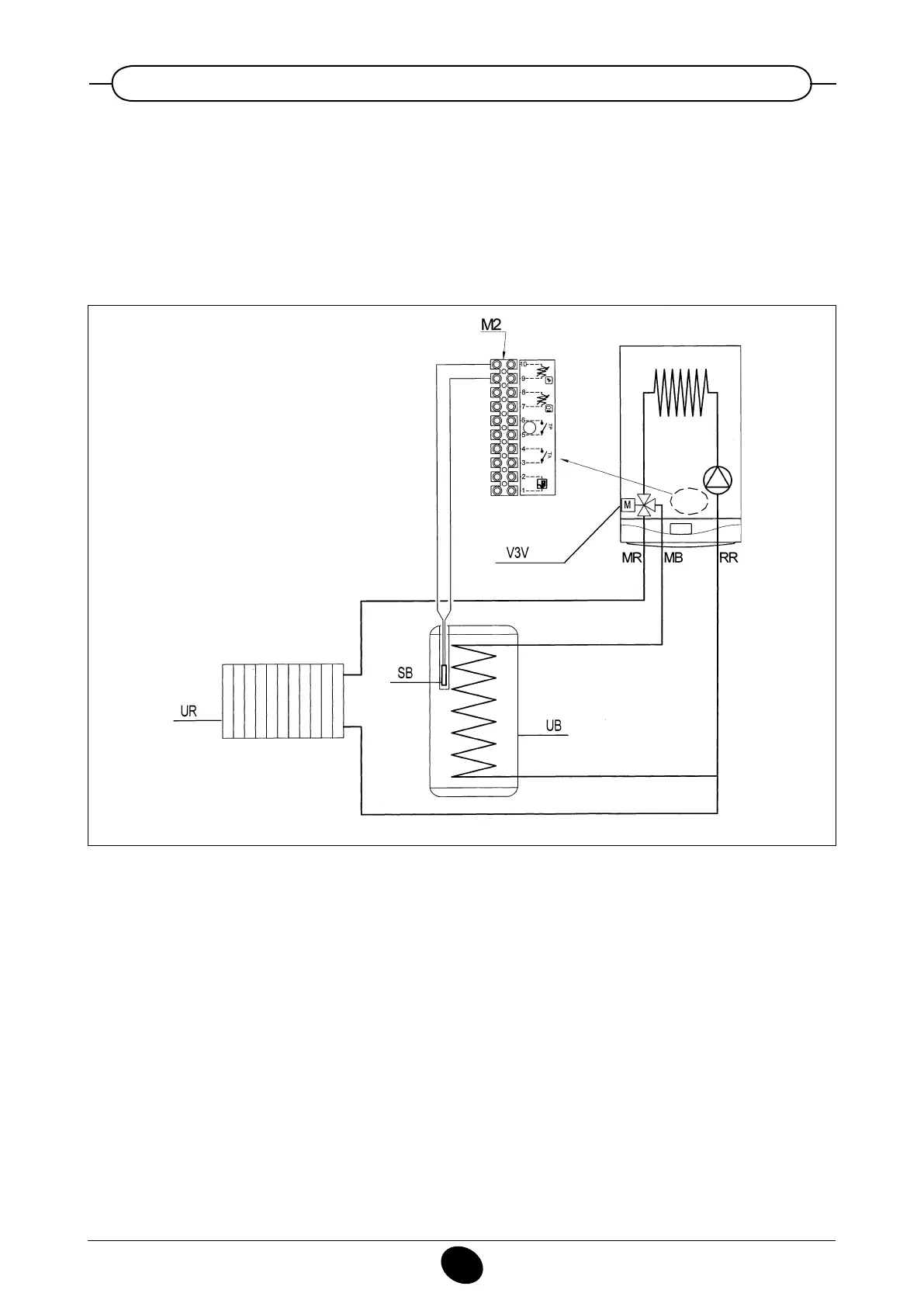

Abbildung 13
0207_0904
ERKLÄRUNG
UB: Boilereinheit
UR: Heizeinheit
V3V: Dreiwegventil
M2:
Anschlussklemmenbrett
SB:
Boiler-Sonde des
Brauchwasservorrangs
MR: Vorlauf Heizung
MB: Vorlauf Boiler
RR: Rücklauf Heizung/Boiler
