ISTRUZIONI DESTINATE ALL’INSTALLATORE

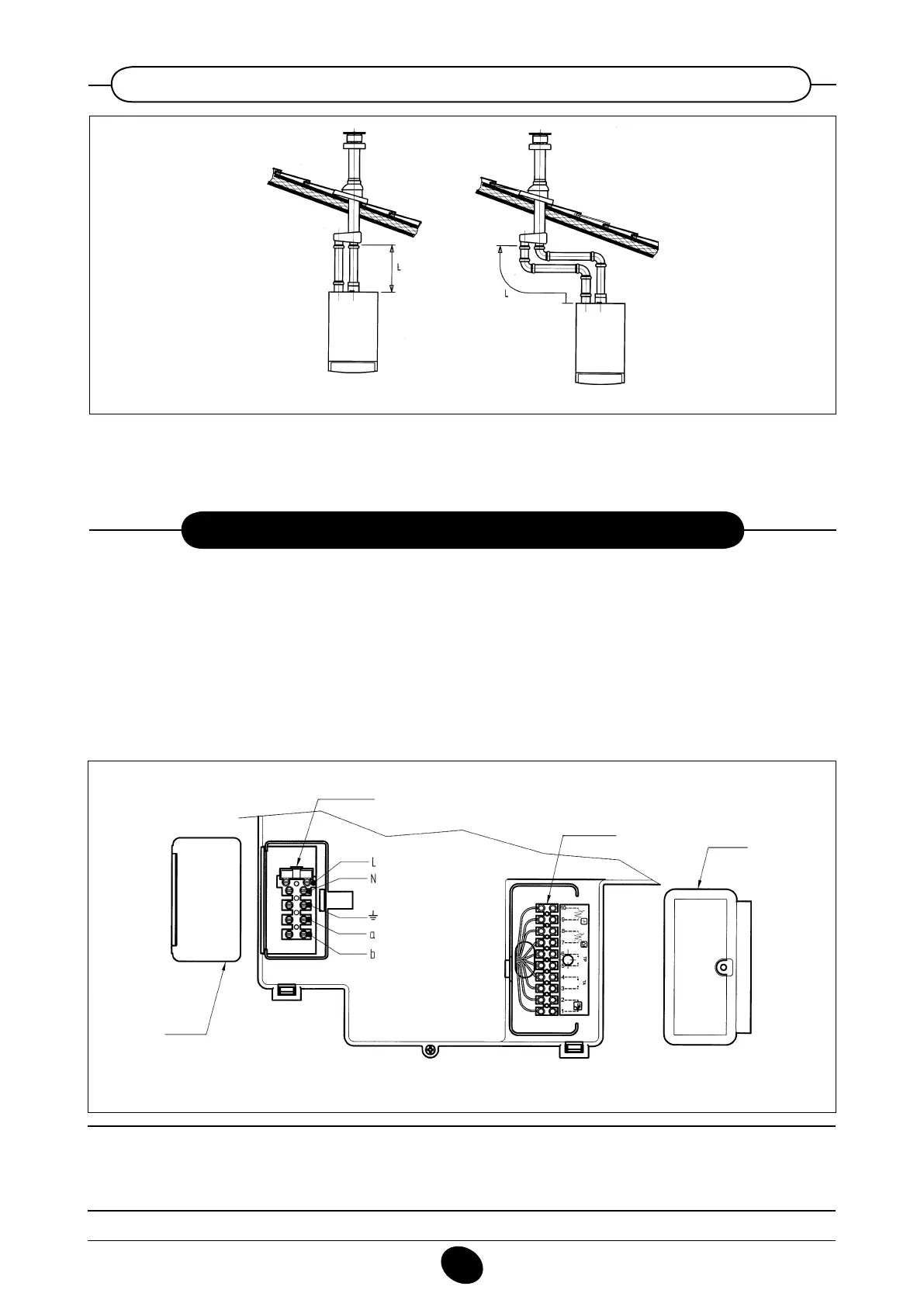

14.5 ESEMPI D’INSTALLAZIONE CON CONDOTTI SEPARATI VERTICALI
L max = 14 m
L max = 15 m
010828_0700
IMPORTANTE: il condotto singolo per scarico combusti deve essere opportunamente coibentato, nei punti dove lo
stesso viene in contatto con le pareti dell’abitazione, con un adeguato isolamento (esempio materassino in lana di vetro).
Per istruzioni più dettagliate sulle modalità di montaggio degli accessori vedere le notizie tecniche che accompagnano
gli accessori stessi.
15. ALLACCIAMENTO ELETTRICO
La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente collegato ad un efcace
impianto di messa a terra, eseguito come previsto dalle vigenti Norme di sicurezza sugli impianti (D.M. 22 gennaio 2008
n° 37).
La caldaia va collegata elettricamente ad una rete di alimentazione 230 V monofase + terra mediante il cavo a tre li in
dotazione rispettando la polarità Linea-Neutro.
L’allacciamento dev’essere effettuato tramite un interruttore bipolare con apertura dei contatti di almeno 3 mm.
In casi di sostituzione del cavo di alimentazione dev’essere utilizzato un cavo armonizzato “HAR H05 VV-F” 3x0,75 mm
2
con diametro massimo di 8 mm.
Il fusibile, del tipo rapido da 2A, è incorporato nella morsettiera di alimentazione (estrarre il portafusibile colore nero per
il controllo e/o la sostituzione.)
Figura 11
020523_0400
Morsettiera M1
Morsettiera M2
Coperchio
Coperchio
AVVERTENZA
In caso l’apparecchio sia collegato direttamente ad un impianto a pavimento deve essere previsto, a cura dell’installatore,
un termostato di protezione per la salvaguardia di quest’ultimo contro le sovratemperature.
