925.916.2 - CZPOKYNY URČENÉ TECHNIKOVI

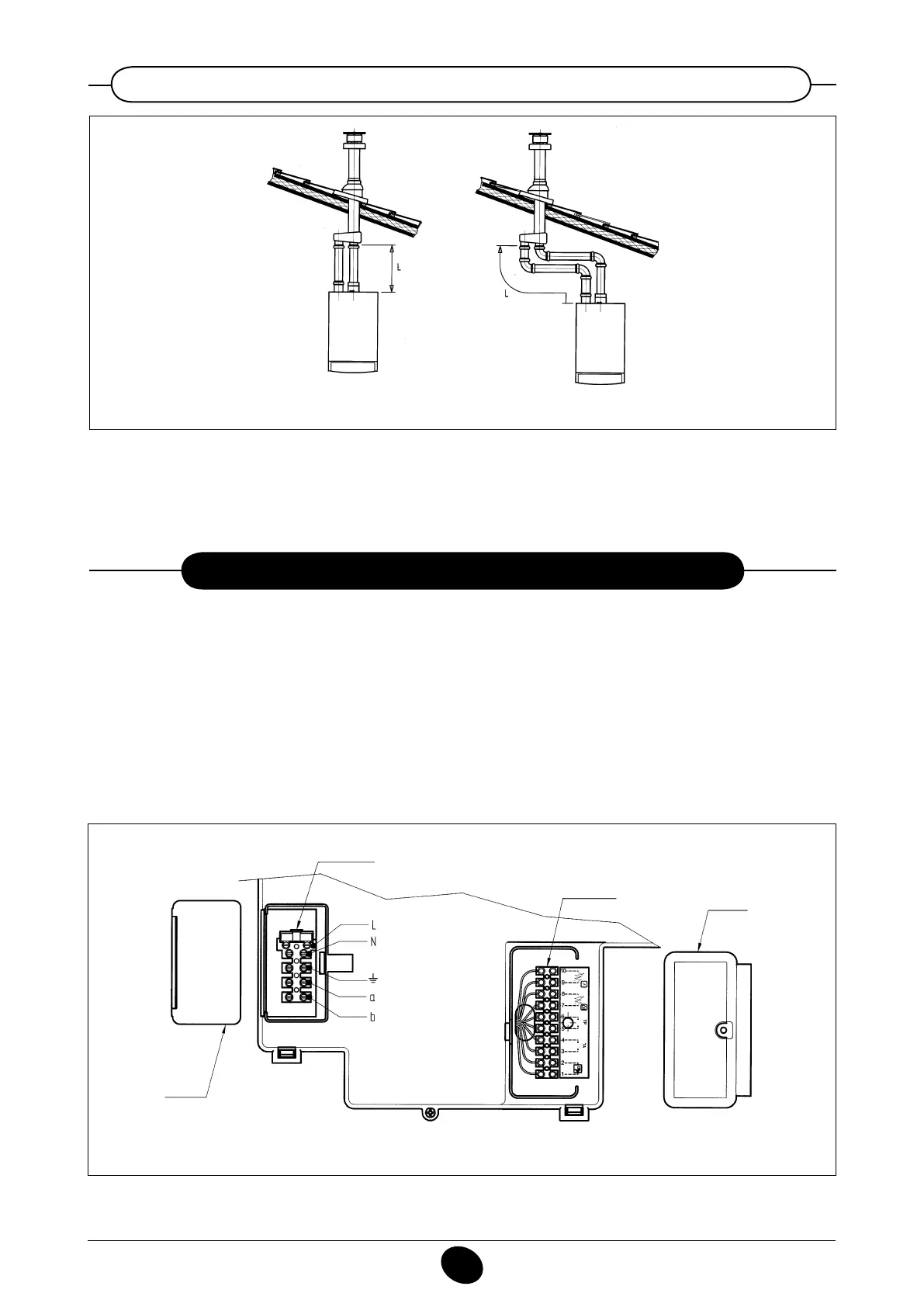

14.5 PŘÍKLADY INSTALACE ODDĚLENÉHO VERTIKÁLNÍHO POTRUBÍ
010828_0700
DŮLEŽITÉ UPOZORNĚNÍ: samostatné potrubí k odvodu spalin musí být vhodným způsobem tepelně izolováno v místech,
kde se dotýká stěn bytu (např. vložkou ze skelné vlny).
Podrobnější pokyny k montáži příslušenství naleznete v technických návodech těchto výrobků.
15.
ELEKTRICKÉ PŘIPOJENÍ
Přístroj je elektricky jištěný pouze tehdy, jestliže je správně připojen k účinnému uzemėovacímu systému instalovanému v souladu s
platnými bezpečnostními předpisy k těmto zařízením (zákon ze dne 5. března 1990 č. 46).
Kotel se připojuje k jednofázovému rozvodu 230 V s uzemněním prostřednictvím přiloženého kabelu s třemi vodiči s dodržením polar-
ity fáze-nula.
Připojení musí být provedeno dvoupólovým vypínačem s nejméně 3 mm vzdáleností mezi kontakty.
Chcete-li vyměnit přívodní kabel, je nutné použít harmonizovaný kabel “HAR H05 VV-F” 3 x 0,75 mm
2
s maximálním průměrem 8
mm.
Rychle reagující 2 A pojistka je zabudovaná do napájecí svorkovnice (chcete-li ji vyměnit, nebo zkontrolovat, vyjměte držák pojistek
černé barvy).
Obr. 11
020523_0400
Svorkovnice M1
Svorkovnice M2
Kryt
Kryt
L max = 14 m
L max = 15 m
