925.916.2 - ATANLEITUNGEN FÜR DEN INSTALLATEUR
WICHTIG: Bei Umstellung der Betriebsart von Erdgas auf Propangas (Flüssiggas) müssen vor der soeben beschrie-
benen Einstellung des Gasventils folgende Vorgänge ausgeführt werden:
• Die Einstellschraube (V) am Gasventil um so viele vollständige Umdrehungen drehen wie in Tabelle 3 und 3.1 angege-
ben;
• Am Display auf der Bedienblende die Parameter H608 und H611 der Zündleistung einstellen. In Tabelle 3 sind die ein-
zustellenden Werte aufgeführt. Die Programmierarten sind in Kapitel 17 angegeben;
Um die Eichung des Gasventils zu erleichtern, kann die “Eichfunktion” direkt am Bedienfeld des Heizkessels vorgenommen
werden. Dazu folgendermaßen vorgehen:
1) Gleichzeitig die Tasten (2-3) drücken, bis am Display beim Symbol der Pfeil “ ” erscheint (circa 6 Sekun-
den).
2) Die Tasten
betätigen, um die Ventilatordrehzahl auf die min. und max. Wärmeleistung einzustellen (%PWM).
Anmerkung - Für eine rasche Einstellung der
Mindest- und Höchstwärmeleistung müssen respektive die Tasten
gedrückt werden;
3) Eine der zwei Tasten drücken, um die Funktion zu beenden.
0307_2201

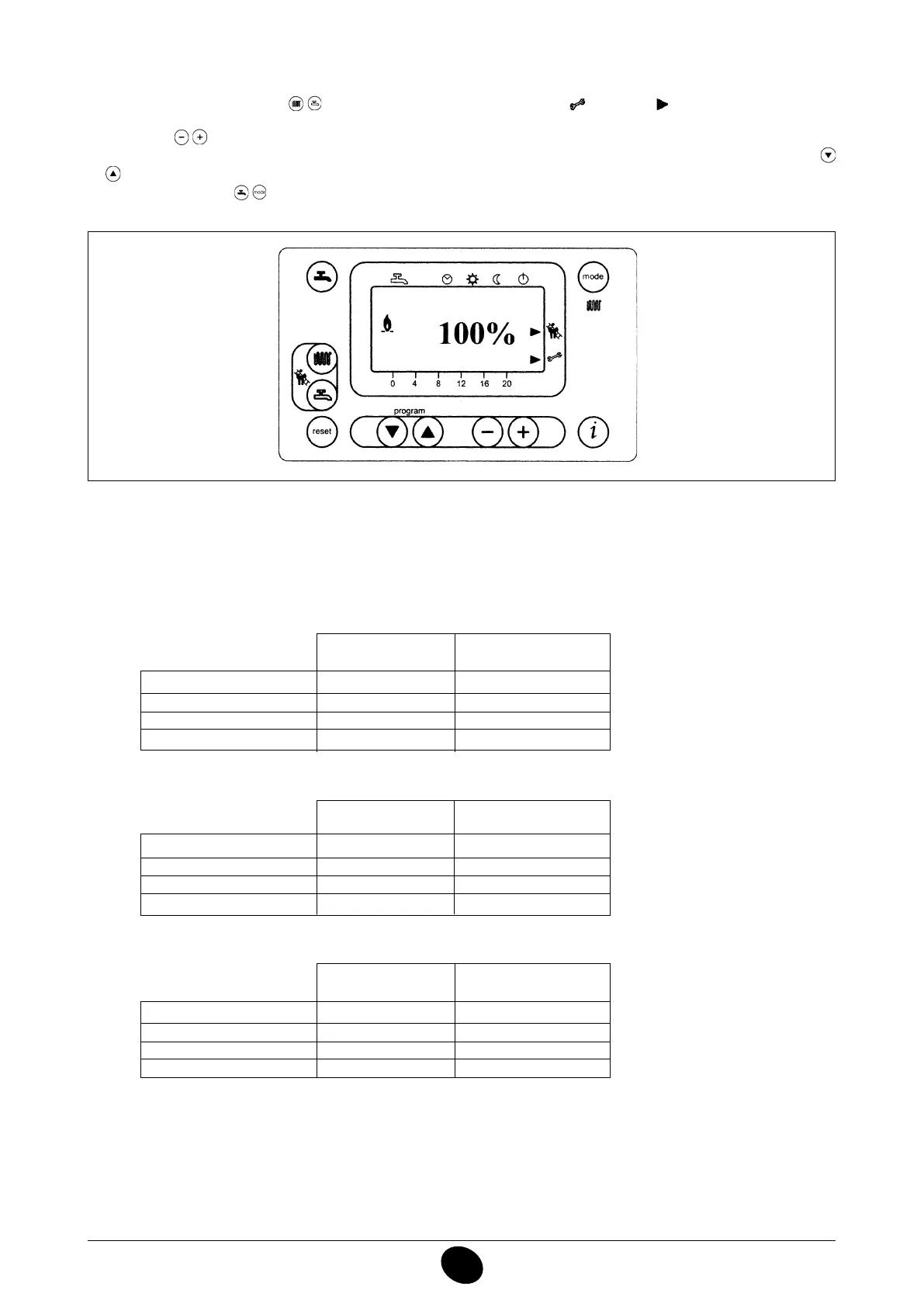

Abbildung 15
LUNA3 SYSTEM HT 1.240 MP G20 - 2H - 20 mbar G31 - 3P - 37 mbar
CO
2
bei max Heizleistung 8,7% 10%
CO
2
bei min Heizleistung 8,4% 9,5%
CO max < 250 ppm < 250 ppm
Gasdüse 7,5 mm 7,5 mm
LUNA3 SYSTEM HT 1.180 MP G20 - 2H - 20 mbar G31 - 3P - 37 mbar
CO
2
bei max Heizleistung 8,7% 10%
CO
2
bei min Heizleistung 8,4% 9,5%
CO max < 250 ppm < 250 ppm
Gasdüse 5,7 mm 5,7 mm
Tabelle 1c
Tabelle 1b
LUNA3 SYSTEM HT 1.330 MP G20 - 2H - 20 mbar G31 - 3P - 37 mbar
CO
2
bei max Heizleistung 8,7% 10%
CO
2
bei min Heizleistung 8,4% 9,8%
CO max < 250 ppm < 250 ppm
Gasdüse 12,0 mm 12,0 mm
Tabelle 1a
