925.916.2 - PLWSKAZÓWKI DLA INSTALATORA
WAŻNE: w przypadku zmiany rodzaju gazu z metanu na propan (LPG), przed wykonaniem kalibrowania zaworu gazu zgodnie z
powyższym opisem, należy wykonać następujące czynności:
• Obrócić śrubę regulacyjną (V) na zaworze gazu o tyle pełnych obrotów, ile wskazano w tabeli 3 lub 3.1;
• Ustawić na wyświetlaczu panelu sterowania parametry H608 oraz H611 dotyczące mocy zapłonu. W tabeli 3 lub 3.1 podano wartości,
jakie należy ustawić. Tryby programowania opisano w rozdziale 17;
LUNA3 SYSTEM HT 1.240 MP G20 - G27 - 20 mbar G31 - 3P - 37 mbar
G2.350 - 13 mbar
CO
2
maks. wydajność cieplna 8,7% 10%
CO
2
min. wydajność cieplna 8,4% 9,5%
CO maks < 250 ppm < 250 ppm
Dysza gazu 7,5 mm 7,5 mm
LUNA3 SYSTEM HT 1.180 MP G20 - G27 - 20 mbar G31 - 3P - 37 mbar
G2.350 - 13 mbar
CO
2
maks. wydajność cieplna 8,7% 10%
CO
2
min. wydajność cieplna 8,4% 9,5%
CO maks < 250 ppm < 250 ppm
Dysza gazu 5,7 mm 5,7 mm
Tabela 1c
Tabela 1b
LUNA3 SYSTEM HT 1.330 MP G20 - G27 - 20 mbar G31 - 3P - 37 mbar
G2.350 - 13 mbar
CO
2
maks. wydajność cieplna 8,7% 10%
CO
2
min. wydajność cieplna 8,4% 9,8%
CO maks < 250 ppm < 250 ppm
Dysza gazu 12,0 mm 12,0 mm
Tabela 1a

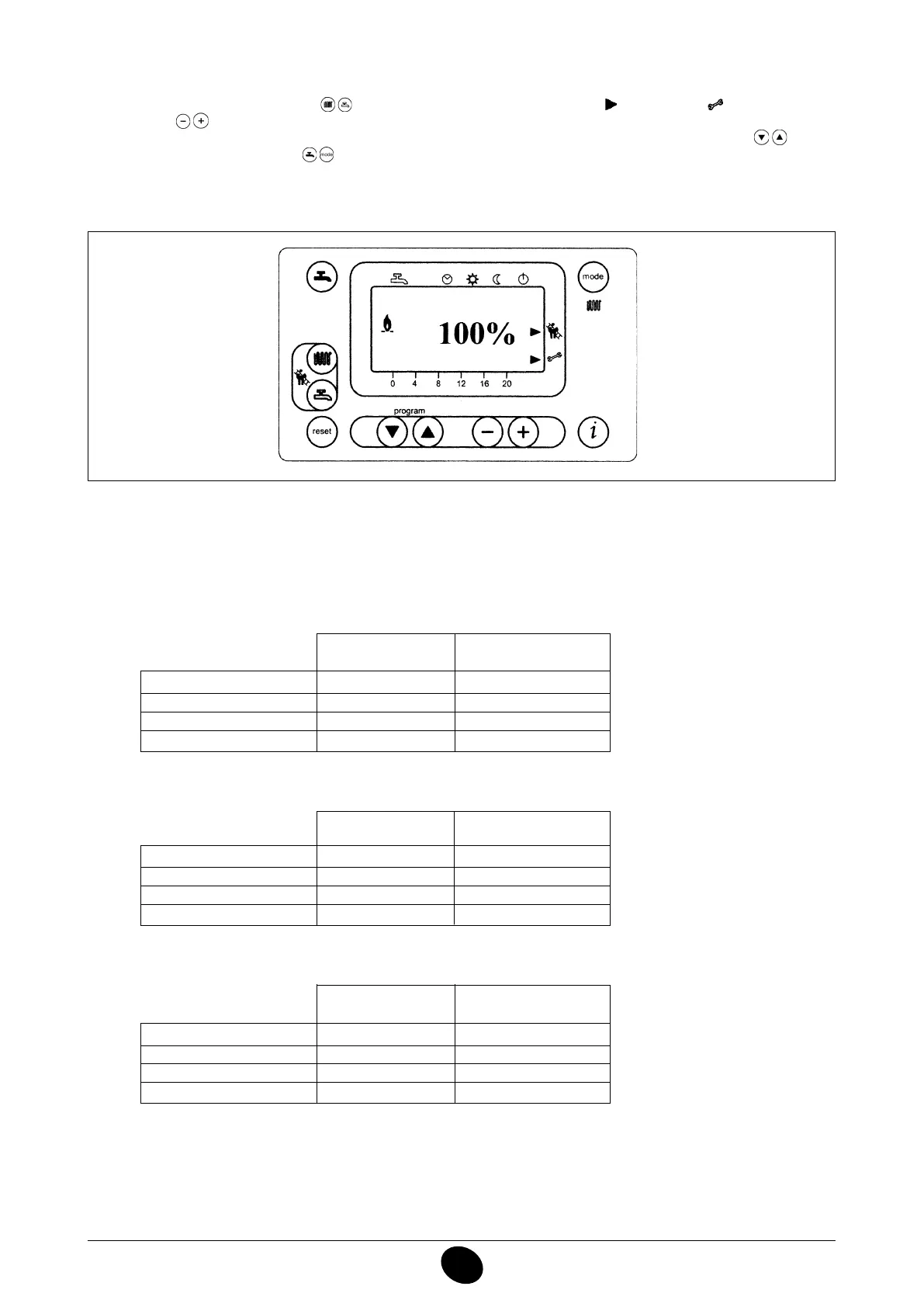

Aby ułatwić operacje kalibrowania zaworu gazu, możliwe jest ustawienie “funkcji kalibrowania” bezpośrednio na panelu sterowania
kotła postępując jak poniżej:
1) równocześnie nacisnąć przyciski (2-3) dopóki na wyświetlaczu nie pojawi się znak “ ” obok symbolu (około 6 sekund).
2) przyciskami dokonać regulacji prędkości obrotów wentylatora dla minimalnej i maksymalnej wydajności cieplnej (%PWM);
Uwaga - aby szybko ustawić
minimalną i maksymalną wydajność cieplną, należy odpowiednio nacisnąć przyciski ;
3) nacisnąć jeden z dwóch przycisków aby zakończyć opcję.
0307_2201
Rysunek 15
