273
925.916.2 - PLWSKAZÓWKI DLA INSTALATORA

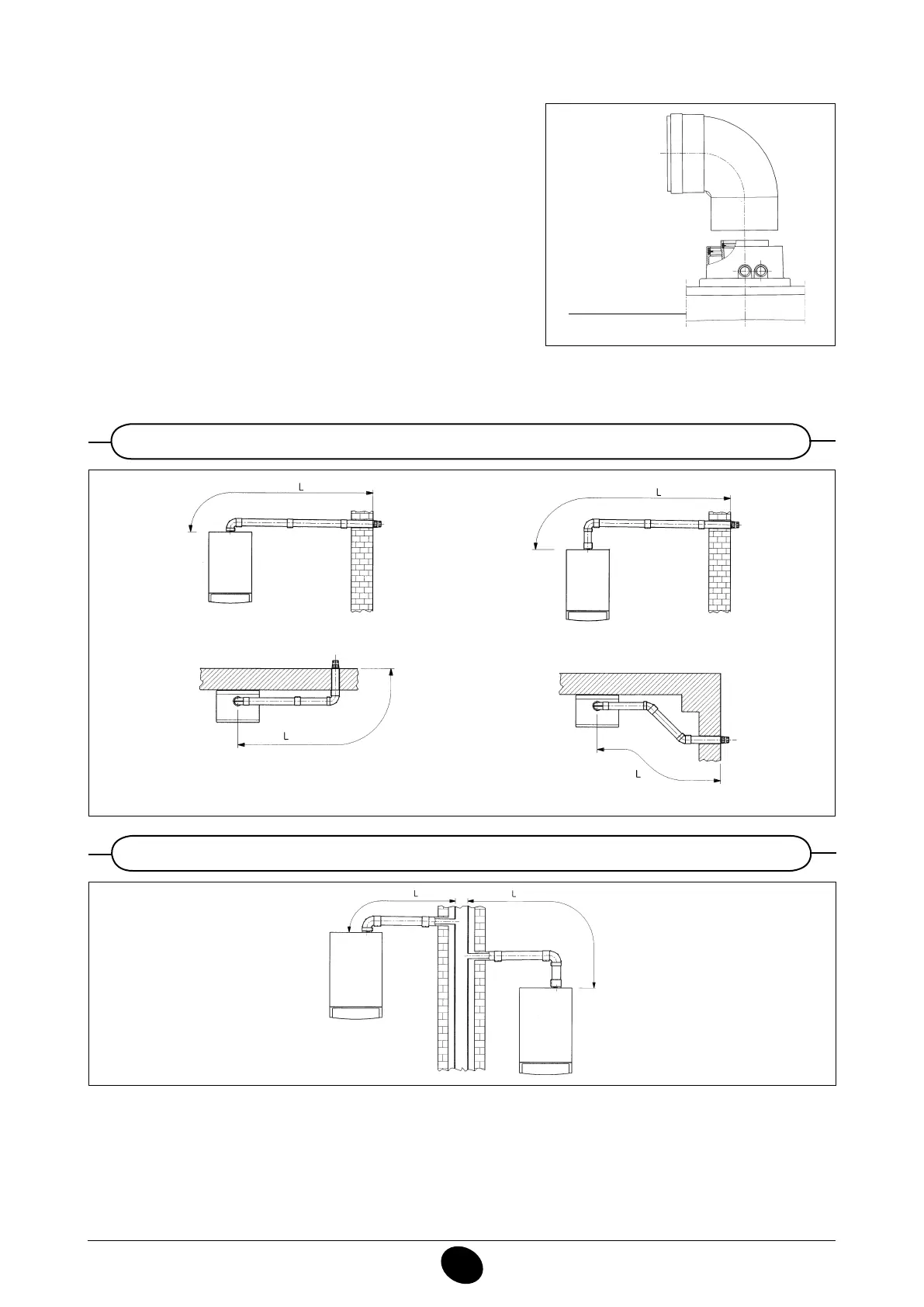

14.1 PRZYKŁADY INSTALACJI Z PRZEWODAMI POZIOMYMI Ø 60/100 MM
... przewód wylotowo - zasysający współosiowy (koncentryczny)
990519_0400
Złącze koncentryczne
Rysunek 10
Ten typ przewodu umożliwia odprowadzanie spalin i zasysanie powietrza
spalania zarówno na zewnątrz budynku jak i w kanałach dymowych typu LAS.
Kolanko współosiowe 90° pozwala podłączyć kocioł do przewodów wylotowo-
zasysających
w dowolnym kierunku dzięki możliwości obrotu o 360°. Może również być
używane jako kolanko uzupełniające przy łączeniu do przewodu współosiowego
lub kolanka 45°°.
W przypadku odprowadzenia na zewnątrz, przewód wylotowo-zasysający
powinien wychodzić ze ściany co najmniej na 18 mm, aby umożliwić montaż
aluminiowej rozety oraz uszczelki, go pozwoli uniknąć dostania się wody do
wewnątrz.
Minimalny spadek tych przewodów w kierunku kotła musi wynosić 1 cm na
metr długości.
Wstawienie kolanka 90° zmniejsza długość całkowitą przewodu o 1 metr.
Wstawienie kolanka 45° zmniejsza długość całkowitą przewodu o 0,5 metra.
L max = 10 m
L max = 10 m
L max = 9 m
L max = 9 m
0002230400
14.2 PRZYKŁADY INSTALACJI Z KOMINEM TYPU LAS Ø 60/100 MM
L max = 10 m
9912220900
