81
925.916.2 - ATANLEITUNGEN FÜR DEN INSTALLATEUR
14.1

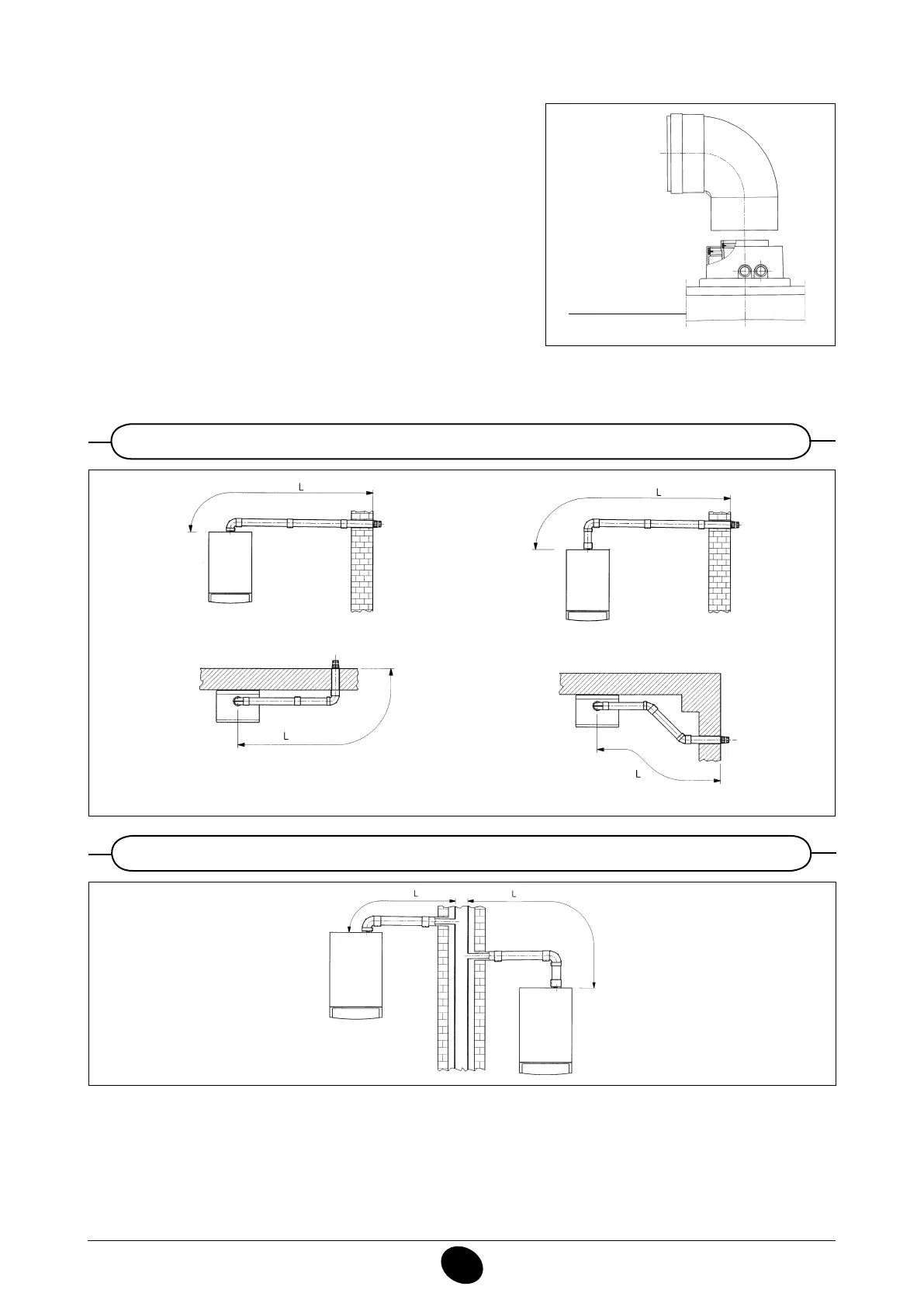

InstallatIonsbeIspIele mIt horIzontalen leItungen
Ø 60/100
… koaxiale (konzentrische) Abgas - und Verbrennungsluftleitung
990519_0400
konzentrischer Anschluß
Abbildung 10
Dieser Leitungstyp gestattet den Auslaß der Abgase und die Ansaugung
der Verbrennungsluft sowohl an der Außenseite des Gebäudes als auch
durch die Las-Schornsteinrohre.
Der koaxiale 90° - Bogen gestattet den Anschluß des Heizkessels an
die Abgas - und Verbrennungsluftleitung in jeder Richtung. Dies ist dank
der 360° - Drehung möglich. Der Bogen kann auch als Zusatzbogen
verwendet werden, der mit der koaxialen Leitung bzw. mit dem 45°
- Bogen kombiniert wird.
Bei äußerem Auslaß muß die Abgas - und Verbrennungsluftleitun min-
destens 18 mm aus der Wand herausragen, um die Positionierung der
Aluminiumrosette und ihre Versiegelung zu gestatten und somit Was-
serinltrationen zu verhindern.
Das Gefälle zum Gerät muß mindestens 3 cm pro 1Meter Rohrleitung
betragen.
Der Einbau eines 90° - Bogens reduziert die Gesamtlänge der Leitung um 1 Meter.
Der Einbau eines 45° - Bogens reduziert die Gesamtlänge der Leitung um 0,5 Meter.
L max = 10 m
L max = 10 m
L max = 9 m
L max = 9 m
0002230400
14.2
InstallatIonsbeIspIele mIt las - schornsteInrohren
Ø 60/100
L max = 10 m
9912220900
