InstallatIonsbeIspIele mIt VertIkalen leItungen
Ø 60/100

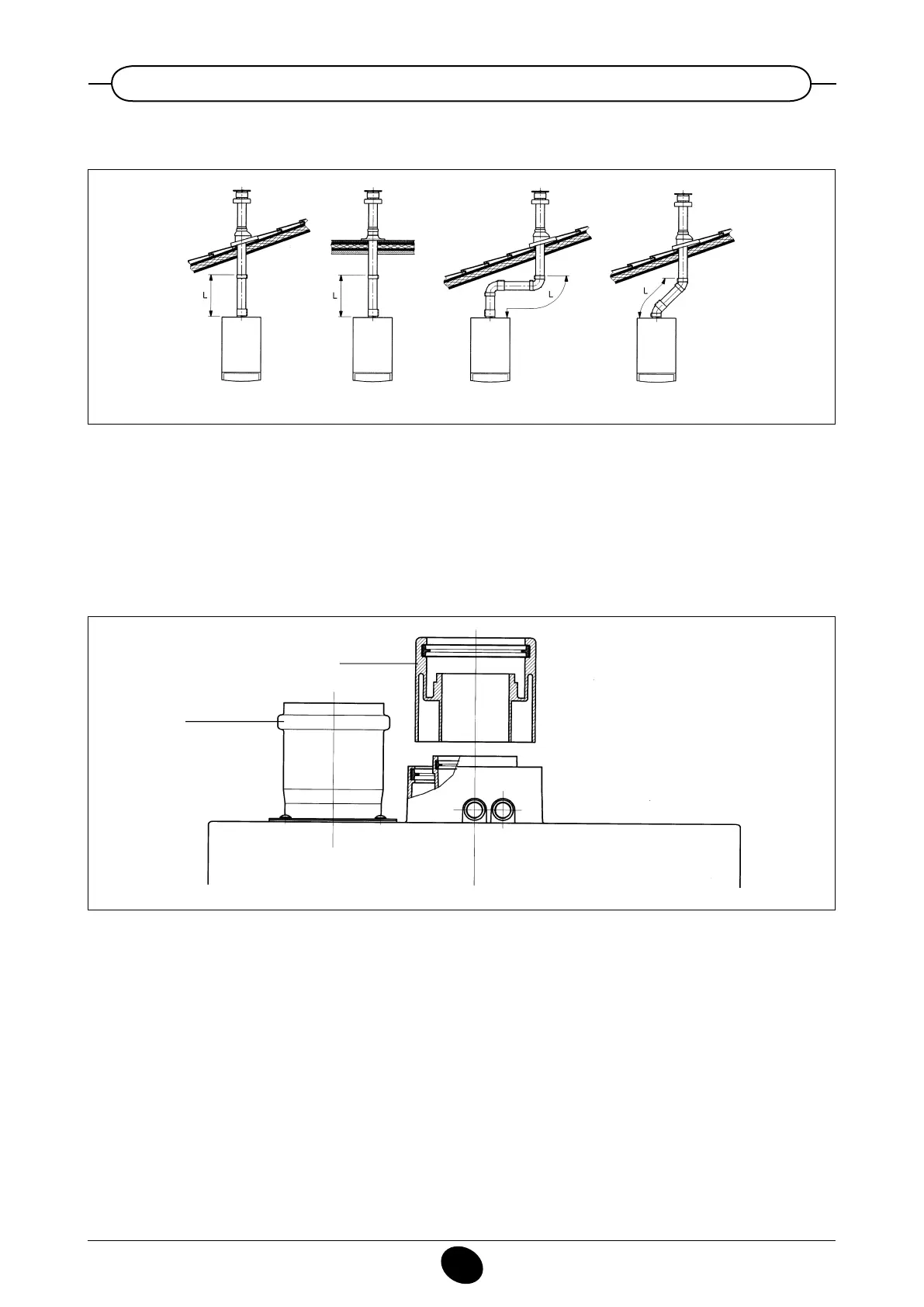

Die Installation kann sowohl bei geneigtem Dach als auch mit ebenem Dach durchgeführt werden, wobei man die Rohrsätze
und den eigens dazu bestimmten, auf Anfrage gelieferten Dachziegel und die dafür bestimmte Hülle verwenden muss.
L max = 10 m
L max = 10 m L max = 9 mL max = 8 m
9912221000
… getrennte Abgas- und Verbrennungsluftleitung
Dieser Leitungstyp gestattet die Abführung der Abgase sowohl an der Außenseite des Gebäudes als auch durch separate
Schornsteinrohre.
Die Ansaugung der Verbrennungsluft muß nicht unbedingt in den Auslaßbereichen, sondern kann auch in anderen Berei-
chen erfolgen.
Das Trennungszubehörteil besteht aus einem Abgasreduzierungsanschluss (100/80) und aus einem Luftansaugstutzen
(80).
Die Dichtung und die Schrauben des Luftansauganschlusses, die man verwenden muß, sind diejenigen, die vorher vom
Deckel entfernt wurden.
011015_0100
Abgasanschluß
Verbrennungsluft
Der 90° - Bogen gestattet den Anschluß des Heizkessels an die Abgas - und Verbrennungsluftleitung in jeder Richtung. Dies
ist dank der 360° - Drehung möglich. Der Bogen kann auch als Zusatzkrümmer verwendet werden, der mit der koaxialen
Leitung bzw. mit dem 45° - Bogen kombiniert wird.
