115
925.916.2 - RUИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

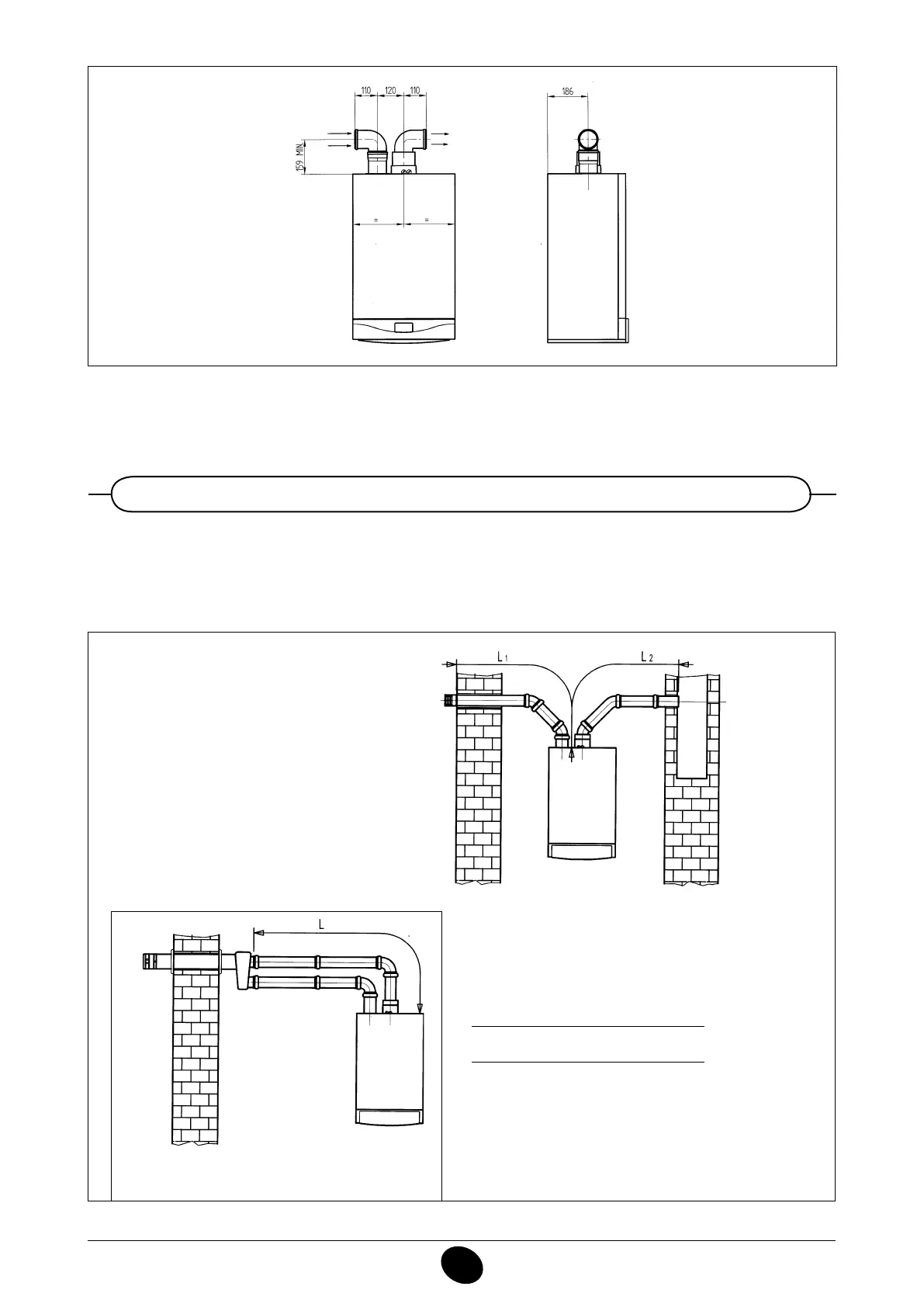

14.4 ПРИМЕРЫ МОНТАЖА ОТДЕЛЬНЫХ ГОРИЗОНТАЛЬНЫХ ТРУБОПРОВОДОВ
ВАЖНО Минимальный уклон выпускного трубопровода в сторону котла должен быть равен 1 см на метр длины.
Удостовериться в прочном креплении трубопроводов на стене.
020503_0100
(L1 + L2) макс. = 80 м
Макс. L = 15 м
0506_0805
010828_0600
Всасывающий трубопровод должен иметь
длину не выше 15 м..
Если вставляется колено под 90°, общая длина трубопровода сокращается на 0,5 метра.
Если вставляется колено под 45°, общая длина трубопровода сокращается на 0,25 метра.
