114
925.916.2 - RUИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

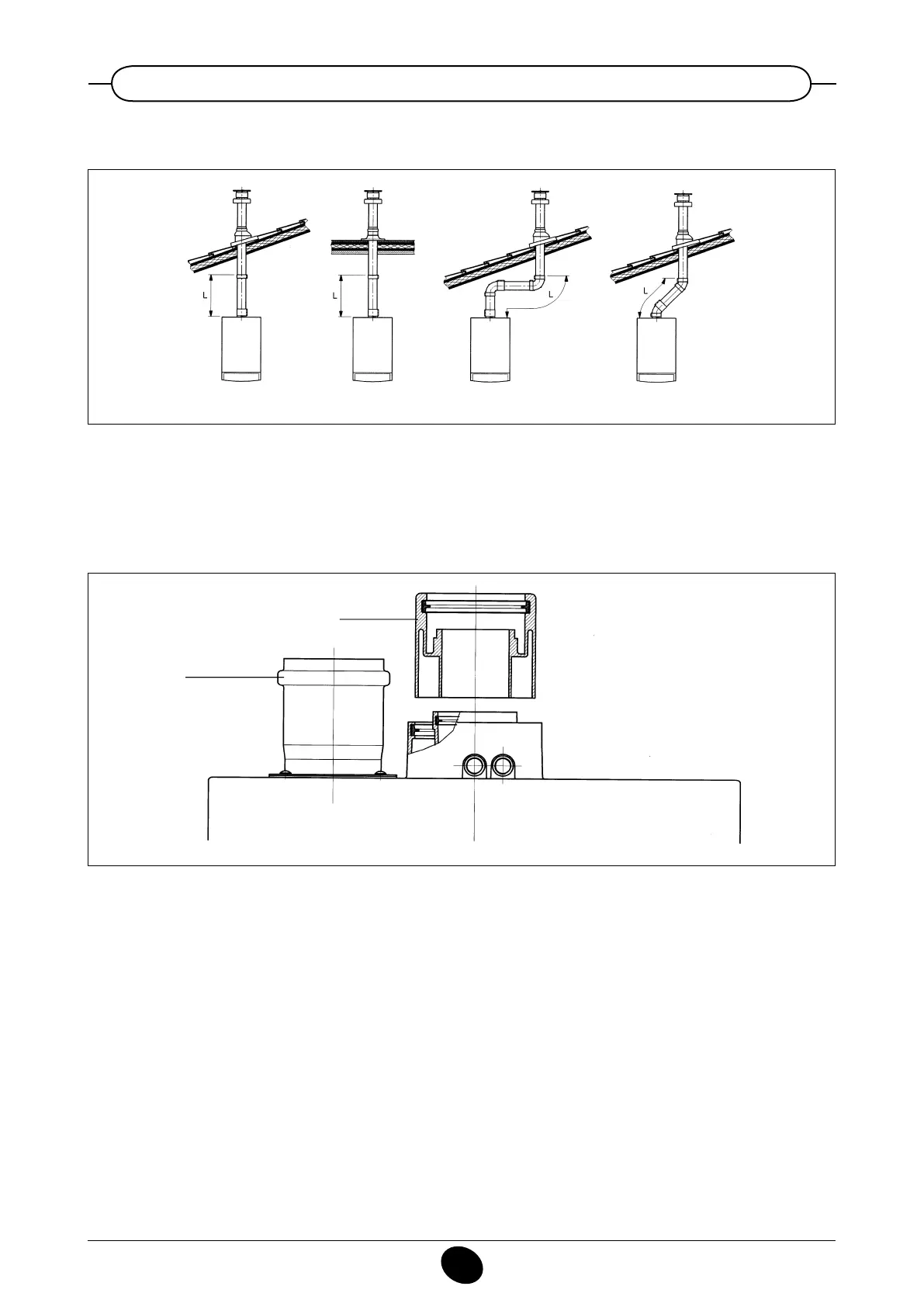

14.3 ПРИМЕРЫ МОНТАЖА ВЕРТИКАЛЬНОГО ТРУБОПРОВОДА Ø 60/100 ММ
Трубопровод можно поставить как на наклонную, так и на плоскую крышу, используя соответствующую принадлежность для дымовой трубы
и специальную церепицу с оболочкой, которая поставляется по запросу.
Макс. L = 10 м
Макс. L = 10 м Макс. L = 9 мМакс. L = 8 м
9912221000
... отдельные всасывающие/выпускные трубопроводы
Трубопроводы этого типа позволяют выпускать отработавшие газы как вне здания, так и в отдельные дымоходы.
Точка забора воздуха для горения и точка выпуска отработавших газов могут быть размещены в разных местах.
Сдвоенный соединительный блок поставляется в комплекте с переходной муфтой (100/80) для выпускного трубопровода и муфтой для
всасывающего трубопровода.
Снятые с заглушки винты и прокладка используются для монтажа муфты всасывающего трубопровода.
011015_0100
Переходная муфта выпускного трубопровода
Муфта всасывающего трубопровода
Колено под 90°, поворачиваемое на 360°, позволяет осуществить присоединение котла к выпускному/всасывающему трубопроводу в любом
направлении. Его можно также использовать в качестве дополнительной соединительной детали трубопровода или колена под 45°.
