113
925.916.2 - RUИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

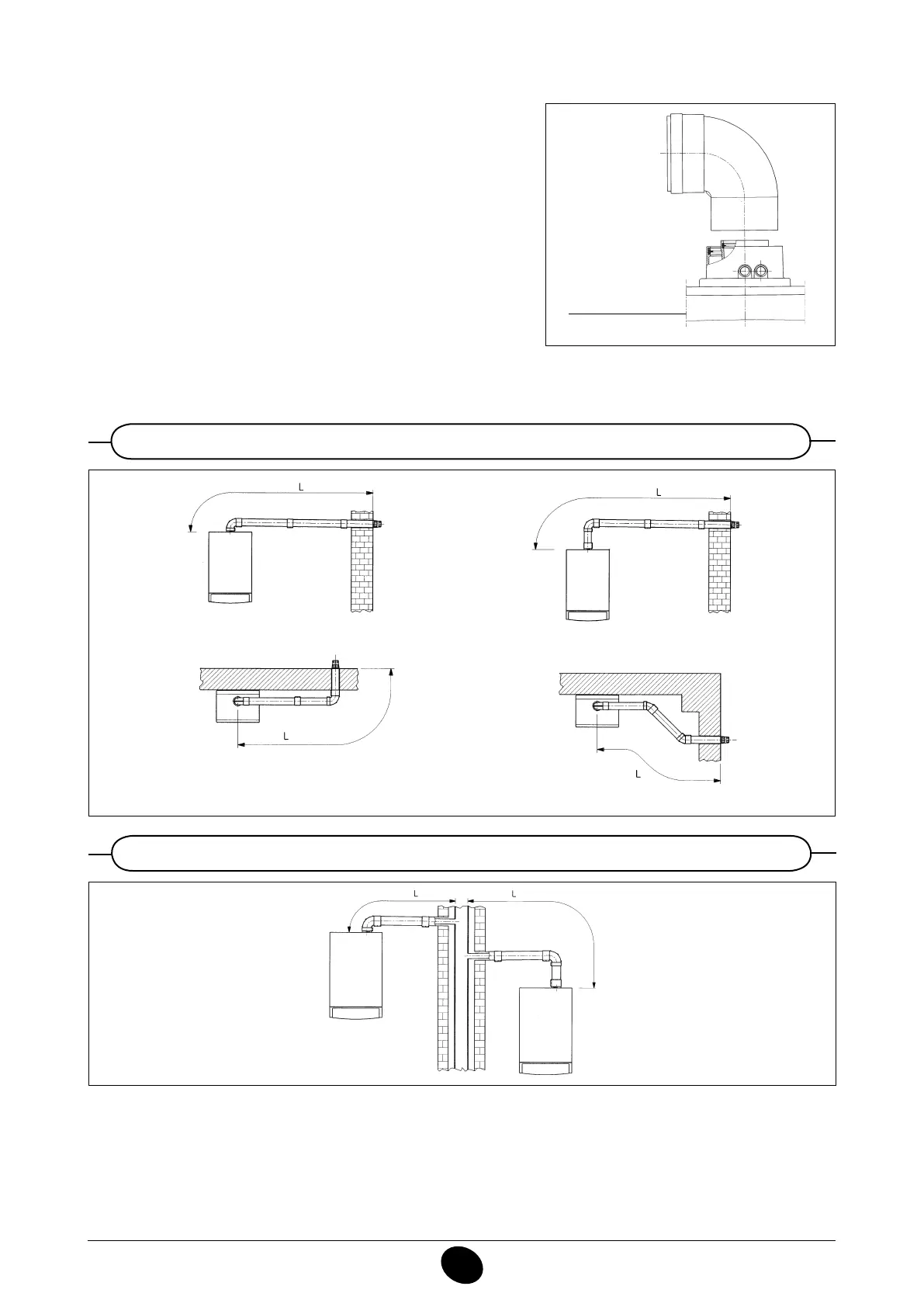

14.1 ПРИМЕРЫ МОНТАЖА ГОРИЗОНТАЛЬНОГО ТРУБОПРОВОДА Ø 60/100 ММ
... коаксиальный (концентрический) выпускной-всасывающий трубопровод
990519_0400
Концентрическая муфта
Рисунок 10
Этот тип трубопровода позволяет забирать воздух для горения и выпускать
отработавшие газы как вне здания, так и в дымоходы типа LAS. Коаксиальное колено
под 90°, поворачиваемое на 360°, позволяет осуществить присоединение котла к
выпускному-всасывающему трубопроводу в любом направлении. Его можно также
использовать в качестве дополнительной соединительной детали коаксиального
трубопровода или колена под 45°.
Если отработавшие газы выпускаются вне здания, выпускной-всасывающий
трубопровод должен выступать минимун на 18 мм от стены с тем, чтобы позволить
монтаж и заделку алюминиевой крышки, предохраняющей от попадания дождевой
воды.
Минимальный уклон этого трубопровода в сторону котла должен быть равен 1 см
на метр длины.
Если вставляется колено под 90°, общая длина трубопровода сокращается на 1
метр.
Если вставляется колено под 45°, общая длина трубопровода сокращается на 0,5
метра.
Макс. L = 10 м
Макс. L = 10 м
Макс. L = 9 м
Макс. L = 9 м
0002230400
14.2 ПРИМЕРЫ МОНТАЖА В НАЛИЧИИ ДЫМОХОДА ТИПА LAS Ø 60/100 ММ
Макс. L = 10 м
9912220900
