121
925.916.2 - RUИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
15.5
ПРИСОЕДИНЕНИЕ ВНЕШНЕГО БОЙЛЕРА
Котлы оснащены моторным трехходовым клапаном, который позволяет присоединение внешнего бойлера.
Подсоединить бойлер к водопроводам, как указано на рисунке 13.
Подключить зонд НТК приоритетного включения системы хозяйственной воды (поставляемый как принадлежность) к зажимам 9-10 клеммного
щитка М2 (см. рис. 11), сняв имеющийся резистор.
Чувствительный элемент зонда НТК следует вставить в соответствующий карман бойлера.
Температуру хозяйственной воды и время включения системы хозяйственной воды можно задать прямо с панели управления котлом, как
описано в этом руководстве в разделе для пользователя.

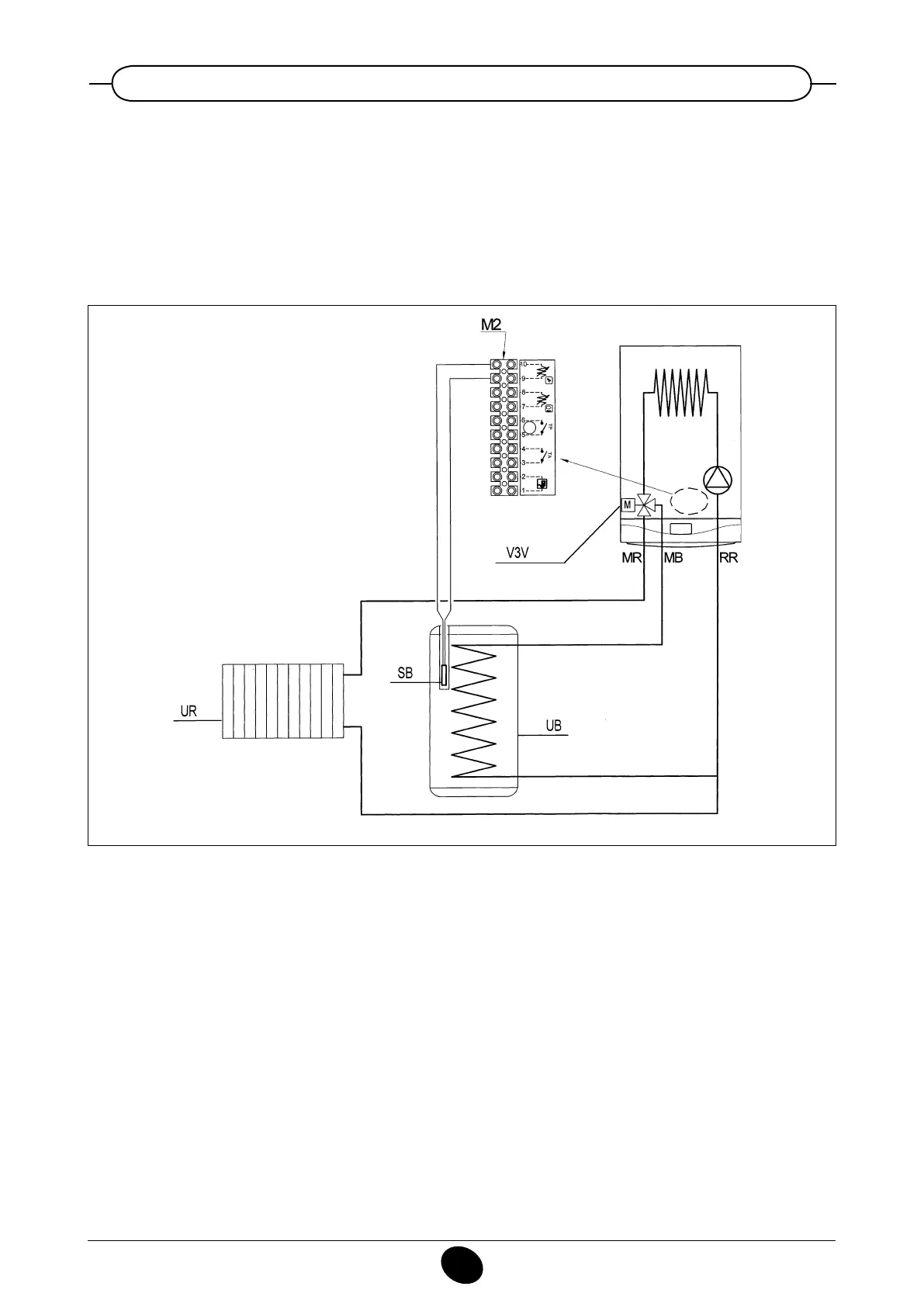

Рисунок 13
0207_0904
ЛЕГЕНДА
UB: бойлер
UR: котел
V3V: трехходовой клапан
М2: клеммный щиток
SB: зонд приоритетного включения системы
хозяйственной воды
MR: линия нагнетания системы отопления
МВ: линия нагнетания бойлера
RR: обратная линия системы отопления/бойлера
