120
925.916.2 - RUИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
15.4 ПРИСОЕДИНЕНИЕ РАЗДЕЛЕННОЙ НА ЗОНЫ УСТАНОВКИ
Электрические соединения и регулировки, необходимые для управления разделенной на зоны установкой, отличаются в зависимости от
присоединенных к котлу принадлежностей.
а) Без принадлежностей
Контакт включения по запросу тепла от отдельных зон должен быть соединен параллельно и подключен к зажимам 3-4 “ТА” клеммного щитка
М2 (см. рис. 11), сняв имеющуюся перемычку.
Температура системы отопления задается прямо с панели управления котлом, как указано в этом руководстве в разделе для пользователя.
б) С климатическим регулятором QАА73
Электропитание на клапан или насос зоны, контролируемой климатическим регулятором QАА73, подается через зажимы а-b клеммного
щитка М1 (см. рис. 11).
Контакт включения по запросу тепла от остальных зон должен быть соединен параллельно и подключен к зажимам 3-4 “ТА” клеммного щитка
М2 (см. рис. 11), сняв имеющуюся перемычку.
Температура системы отопления контролируемой регулятором QАА73 зоны устанавливается автоматически тем самым регулятором.
Температура системы отопления остальных зон задается прямо с панели управления котлом.
ВАЖНО Параметр 80 “Наклон НС2” следует установить на “—.- запрещен” посредством климатического регулятора QАА73 (см.
параграф 15.2).
в) С устройством AGU2.500 для управления низкотемпературной зоной установки
Для соединения низкотемпературной зоны и ее управления просим ознакомиться с инструкцией, приложенной к устройству AGU2.500,
которое поставляется по запросу.

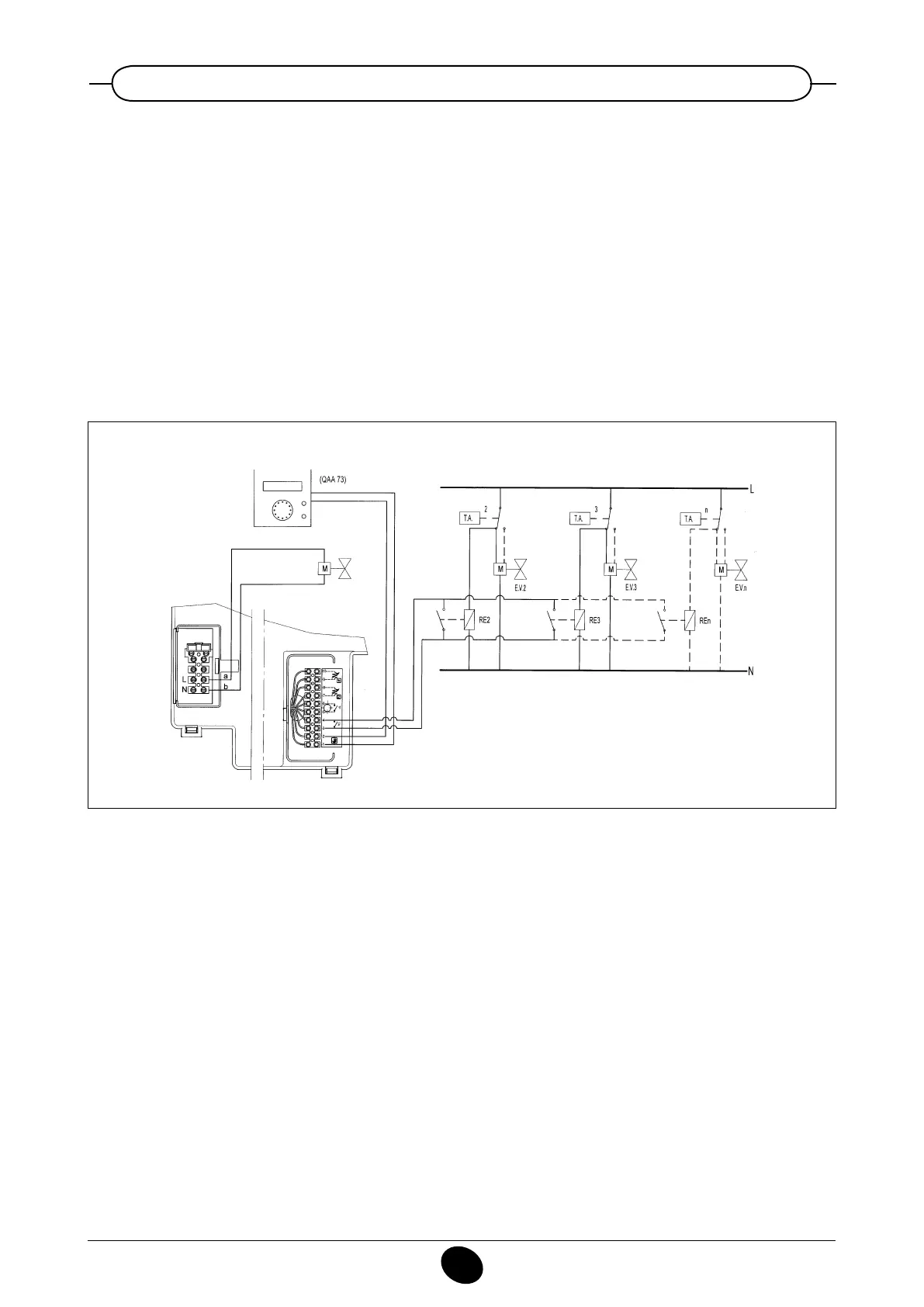

Рисунок 12
020523_0900
ЗОНА N
(ДАТЧИК КОМНАТНОЙ
ТЕМПЕРАТУРЫ)
ЗОНА 3
(ДАТЧИК КОМНАТНОЙ
ТЕМПЕРАТУРЫ)
ЗОНА 2
(ДАТЧИК КОМНАТНОЙ
ТЕМПЕРАТУРЫ)
ЗОНА 1
Электроклапан зоны
ЗОНА 1
