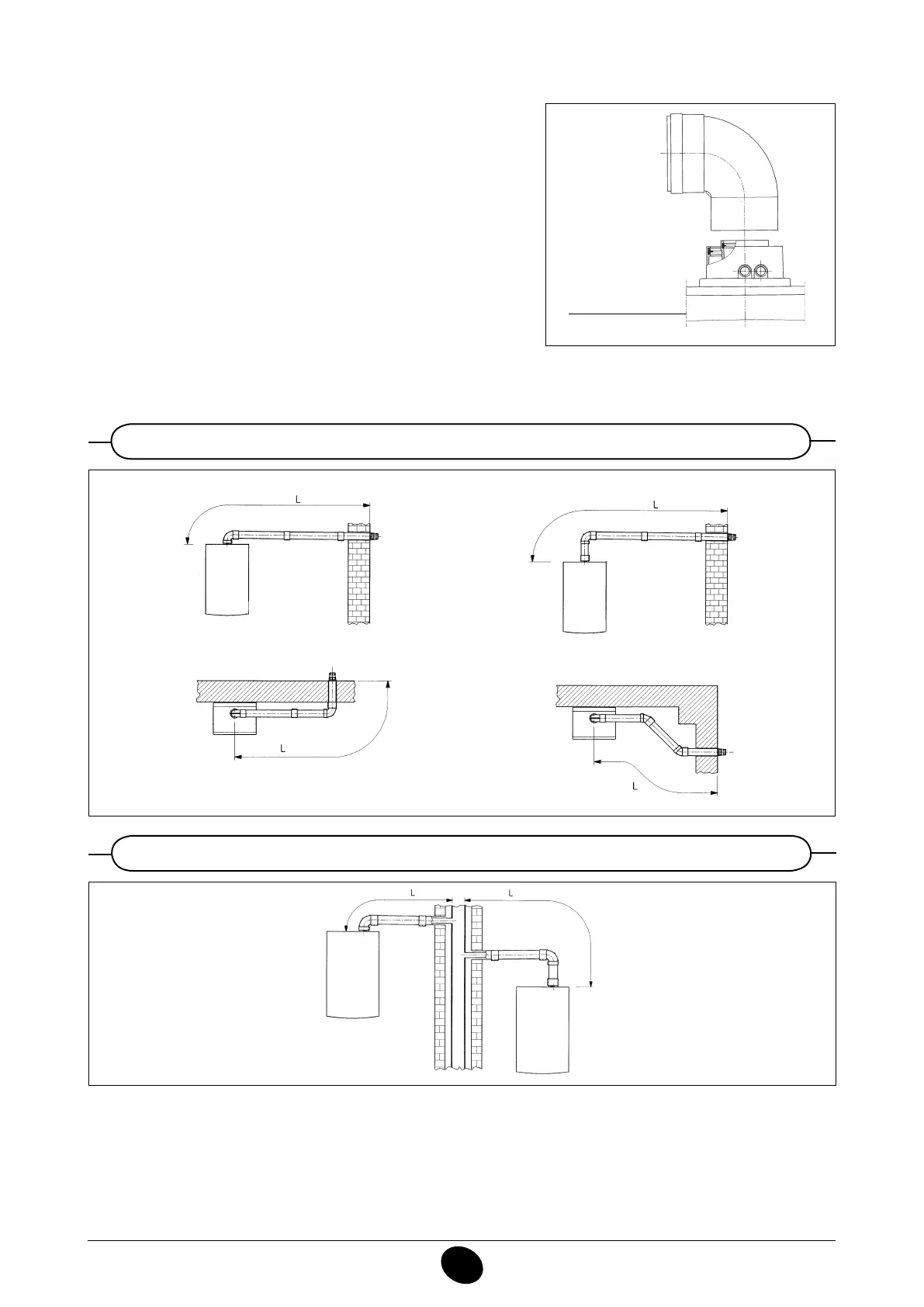

14.1 ESEMPI D’INSTALLAZIONE CON CONDOTTI ORIZZONTALI Ø 60/100
… condotto di scarico - aspirazione coassiale (concentrico)
990519_0400
Raccordo concentrico
Figura 10
Questo tipo di condotto permette lo scarico dei combusti e l’aspirazione
dell’aria comburente sia all’esterno dell’edicio, sia in canne fumarie di
tipo LAS.
La curva coassiale a 90° permette di collegare la caldaia ai condotti di
scarico-aspirazione in qualsiasi direzione grazie alla possibilità di rotazio-
ne a 360°. Essa può essere utilizzata anche come curva supplementare
in abbinamento al condotto coassiale o alla curva a 45°.
In caso di scarico all’esterno il condotto scarico-aspirazione deve fuo-
riuscire dalla parete per almeno 18 mm per permettere il posizionamento
del rosone in alluminio e la sua sigillatura onde evitare le inltrazioni
d’acqua.
La pendenza minima verso la caldaia di tali condotti deve essere di 1
cm per metro di lunghezza.
L’inserimento di una curva a 90° riduce la lunghezza totale del condotto di 1 metro.
L’inserimento di una curva a 45° riduce la lunghezza totale del condotto di 0,5 metri.
L max = 9 m
14.2
ESEMPI D’INSTALLAZIONE CON CANNE FUMARIE DI TIPO
LAS Ø 60/100
0704_1510
L max = 10 m Ø 60/100 mm
L max = 25 m Ø 80/125 mm
L max = 9 m Ø 60/100 mm
L max = 24 m Ø 80/125 mm
0704_1509
L max = 10 m Ø 60/100 mm
L max = 25 m Ø 80/125 mm
