16
925.916.2 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE

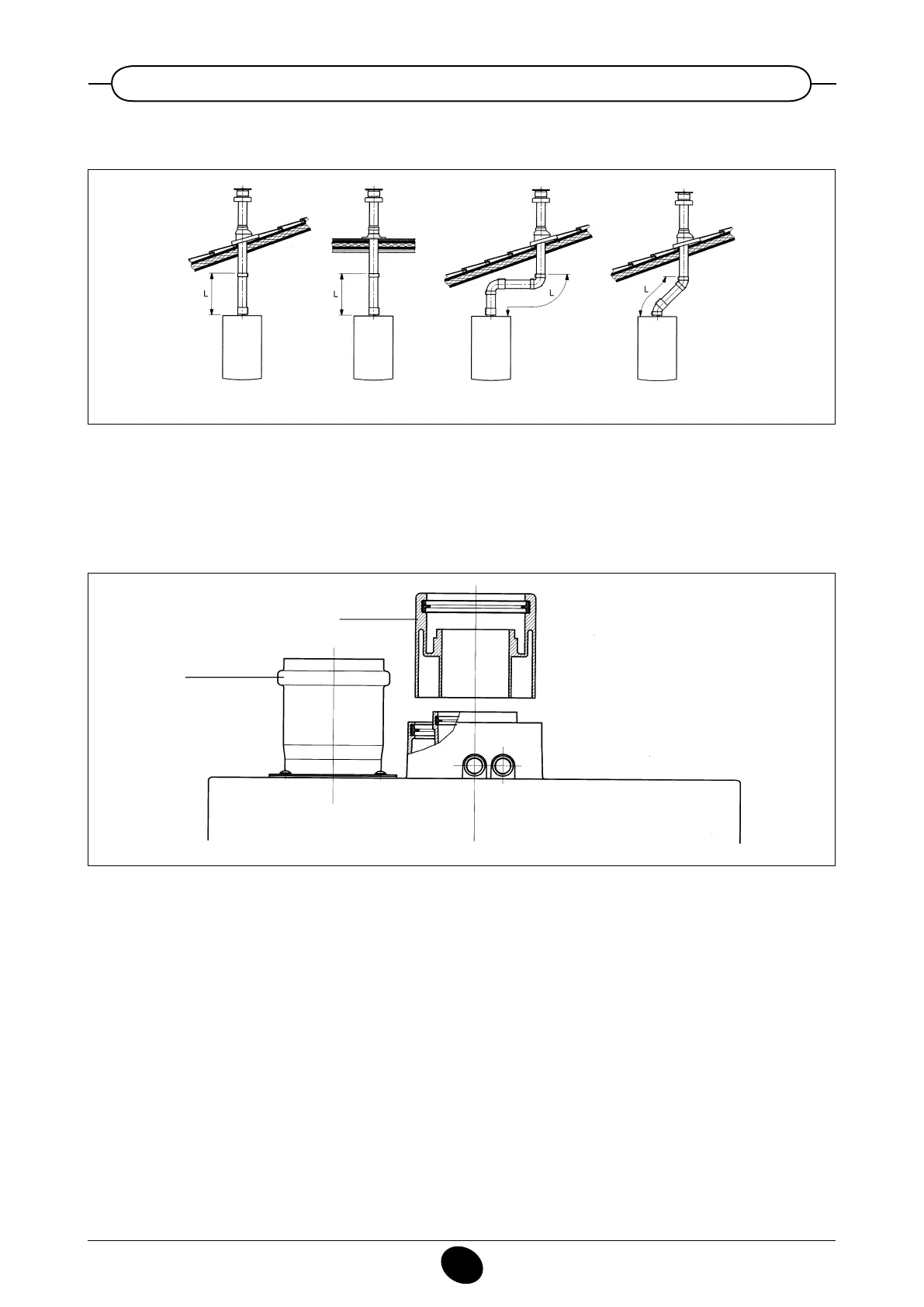

14.3 ESEMPI D’INSTALLAZIONE CON CONDOTTI VERTICALI Ø 60/100
L’installazione può essere eseguita sia con tetto inclinato che con tetto piano utilizzando l’accessorio camino e l’apposita
tegola con guaina disponibile a richiesta.
… condotti di scarico-aspirazione separati
Questo tipo di condotto permette lo scarico dei combusti sia all’esterno dell’edicio, sia in canne fumarie singole.
L’aspirazione dell’aria comburente può essere effettuata in zone diverse rispetto a quelle dello scarico.
L’accessorio sdoppiatore è costituito da un raccordo riduzione scarico (100/80) e da un raccordo aspirazione aria.
La guarnizione e le viti del raccordo aspirazione aria da utilizzare sono quelle tolte in precedenza dal tappo.
011015_0100
Raccordo riduzione scarico
Raccordo aspirazione aria
La curva a 90° permette di collegare la caldaia ai condotti di scarico e di aspirazione in qualsiasi direzione grazie alla
possibilità di rotazione a 360°. Essa può essere utilizzata anche come curva supplementare in abbinamento al condotto
o alla curva a 45°.
0706_2901
L max = 10 m Ø 60/100 mm
L max = 25 m Ø 80/125 mm
L max = 8 m Ø 60/100 mm
L max = 23 m Ø 80/125 mm
L max = 9 m Ø 60/100 mm
L max = 24 m Ø 80/125 mm
