POKYNY PRE INŠTALATÉROV

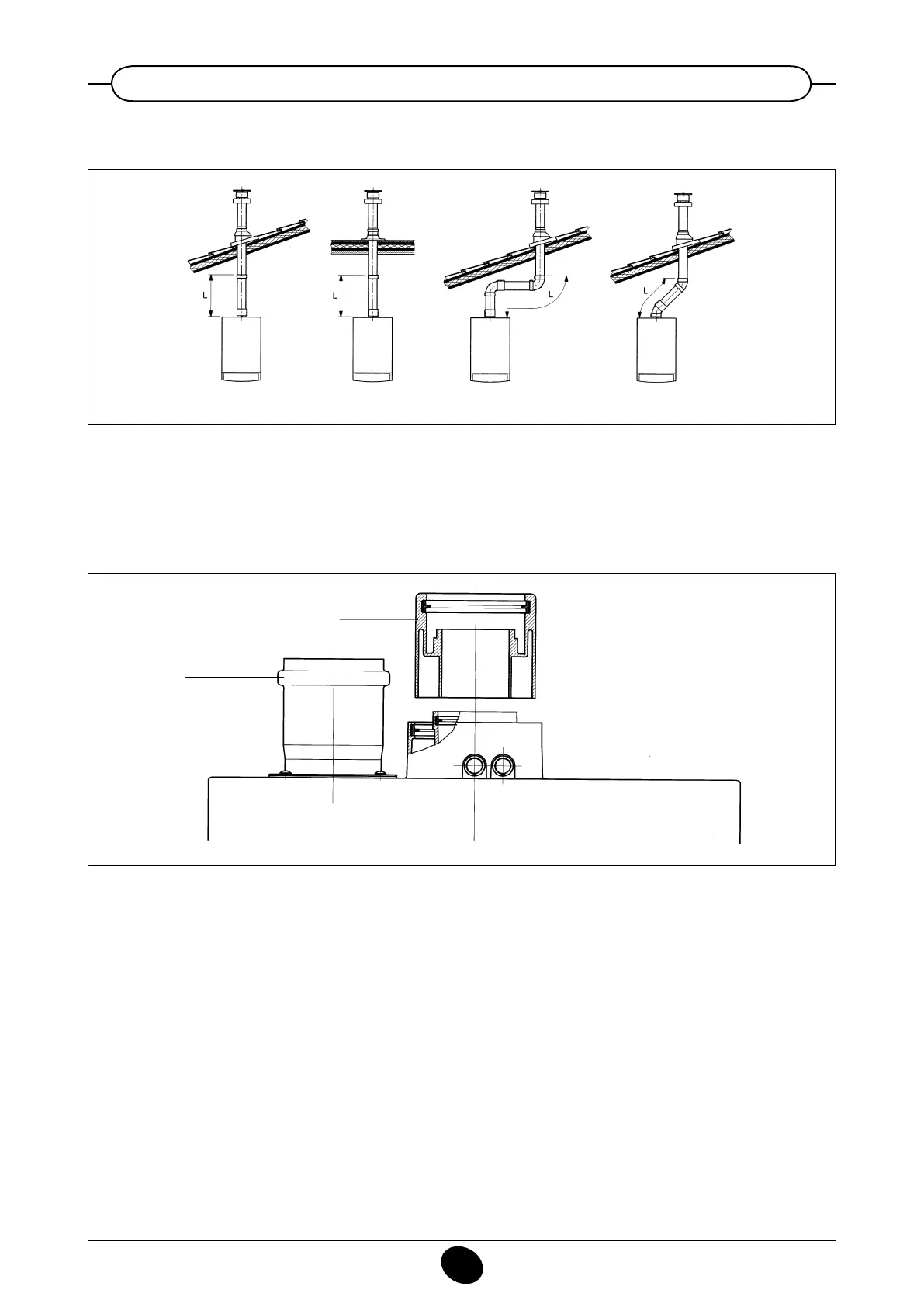

14.3 PRÍKLADY INŠTALÁCIE S VERTIKÁLNYM VEDENÍM Ø 60/100
Potrubie odvodu spalín a prisávania je možné inštalovať do šikmej, ale aj do vodorovnej strechy s využitím komínového príslušenstva a
príslušnej tašky s ochranným plášťom, ktorá je dodávaná na objednávku.
9912221000
… oddelené potrubia odvodu spalín – prisávania
Tento typ umožňuje vedenie odvodu spalín a prisávania buď von z budovy, alebo cez jednotlivé dymovody.
Prisávanie spaľovaného vzduchu môže byť inštalované i v inom mieste než je vyústenie odvodu spalín.
Deliaca súprava sa skladá z redukčnej spojky odvodu spalín (100/80) a zo spojky prisávania vzduchu.
Použite tesnenie a skrutky spojky prisávania vzduchu, ktoré ste pred tým vzali zo zátky.
011015_0100
Spojka redukcie odvodu
Spojka prisávania vzduchu
Koleno o 90° umožní pripojiť kotol k potrubiu odvodu spalín – prisávania v akomkoľvek smere a umožňuje rotácie o 360°. Toto koleno
môže byť používané tiež ako prídavné koleno potrubia alebo s kolenom o 45°.
L max = 10 m
L max = 10 m L max = 9 mL max = 8 m
