216
925.916.2 - SK
POKYNY PRE INŠTALATÉROV
15.4
PRIPOJENIE ZÓNOVÉHO ZARIADENIA
Elektrické napájanie a nutné nastavenie zónového zariadenia sa líši podľa príslušenstva, ktoré je ku kotlu napojené.
a) bez príslušenstva:
Na objednávku prevádzky rôznych zón musí byť príslušný kontakt paralelný a pripojený ku svorke 3-4 „TA“ svorkovnice M2 na obr. 12.
Mostík musí byť odstránený.
Teplota okruhu kúrenia sa nastavuje priamo na ovládacej doske kotla, viď inštrukcie pre užívateľa.
b) s klimatickým regulátorom QAA73:
Zónový ventil alebo čerpadlo, ktoré zodpovedajú prostrediu kontrolovanému klimatickým regulátorom QAA73, musia byť elektricky
napájané cez svorky a-b svorkovnice M1 obr. 12.
V prípade požiadavku zónového zariadenia musí byť príslušný kontakt pripojený paralelne a ku svorkám 3-4 „TA“ na svorkovnici M2
na obr. 1ě.
Je nutné odstrániť mostík.
Teplotu zónového kúrenia kontrolovaného regulátorom QAA73 nastaví regulátor automatický sám.
Teplota v iných zónach musí byť nastavená priamo na ovládacom paneli kotla.
UPOZORNENIE: U zónového kúrenia je nutné, aby parameter 80 „sklonu HC2“ nastaviteľný na klimatickom regulátore QAA73
bol —.- to znamená neaktívny (viď kapitola 15.2).
c) s AGU2.500 k ovládaniu nízkoteplotného systému:
Inštrukcie pre pripojenie a riadenie nízkoteplotnej zóny sú uvedené u príslušenstva AGU2.500.

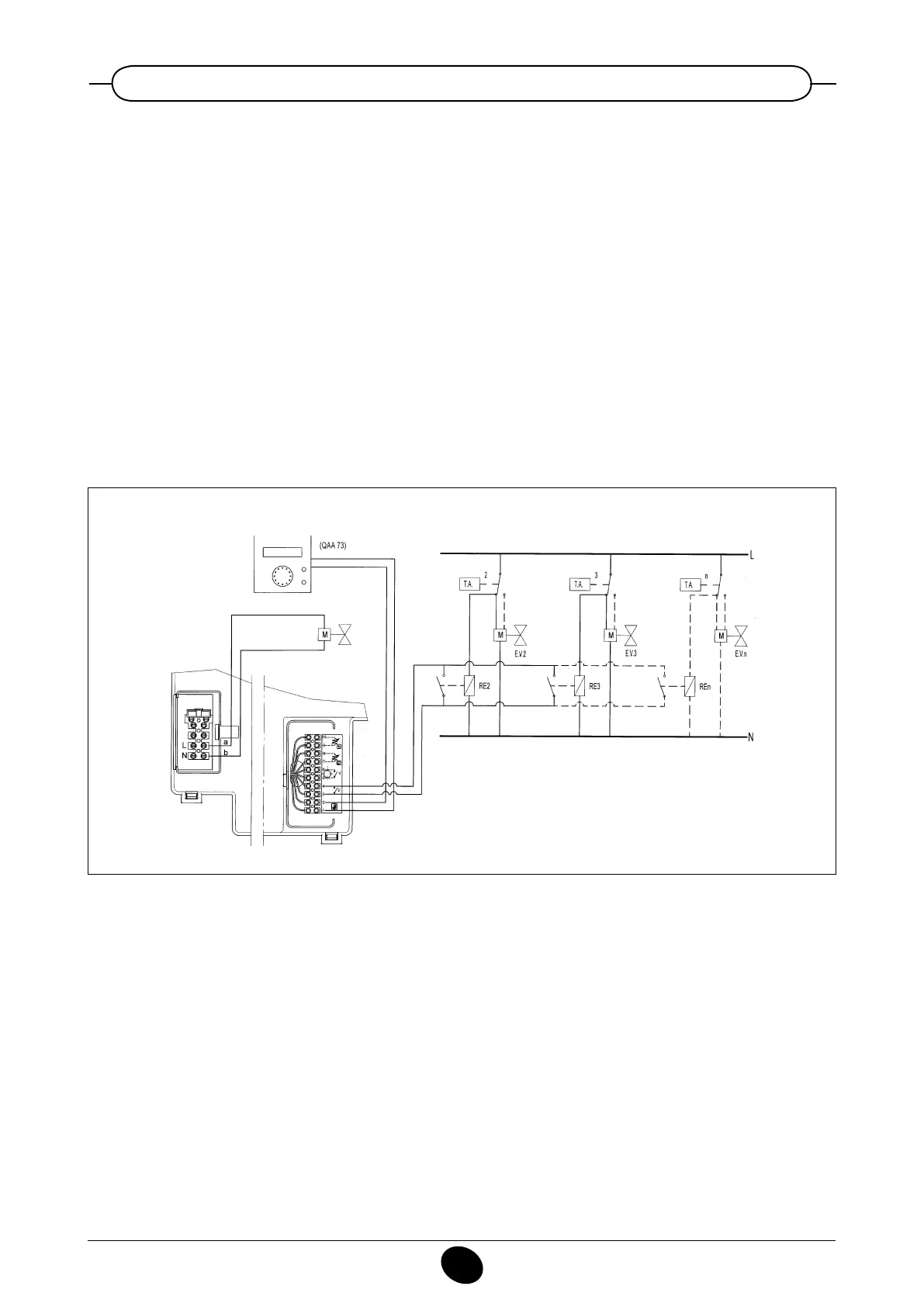

Obrázok 12
020523_0900
Zóna N
(priestorový termostat)
Zóna 3
(priestorový termostat)
Zóna 2
(priestorový termostat)
Zóna 1
elektroventil
Zóna 1
