925.916.2 - ROINSTRUCŢIUNI DESTINATE INSTALATORULUI

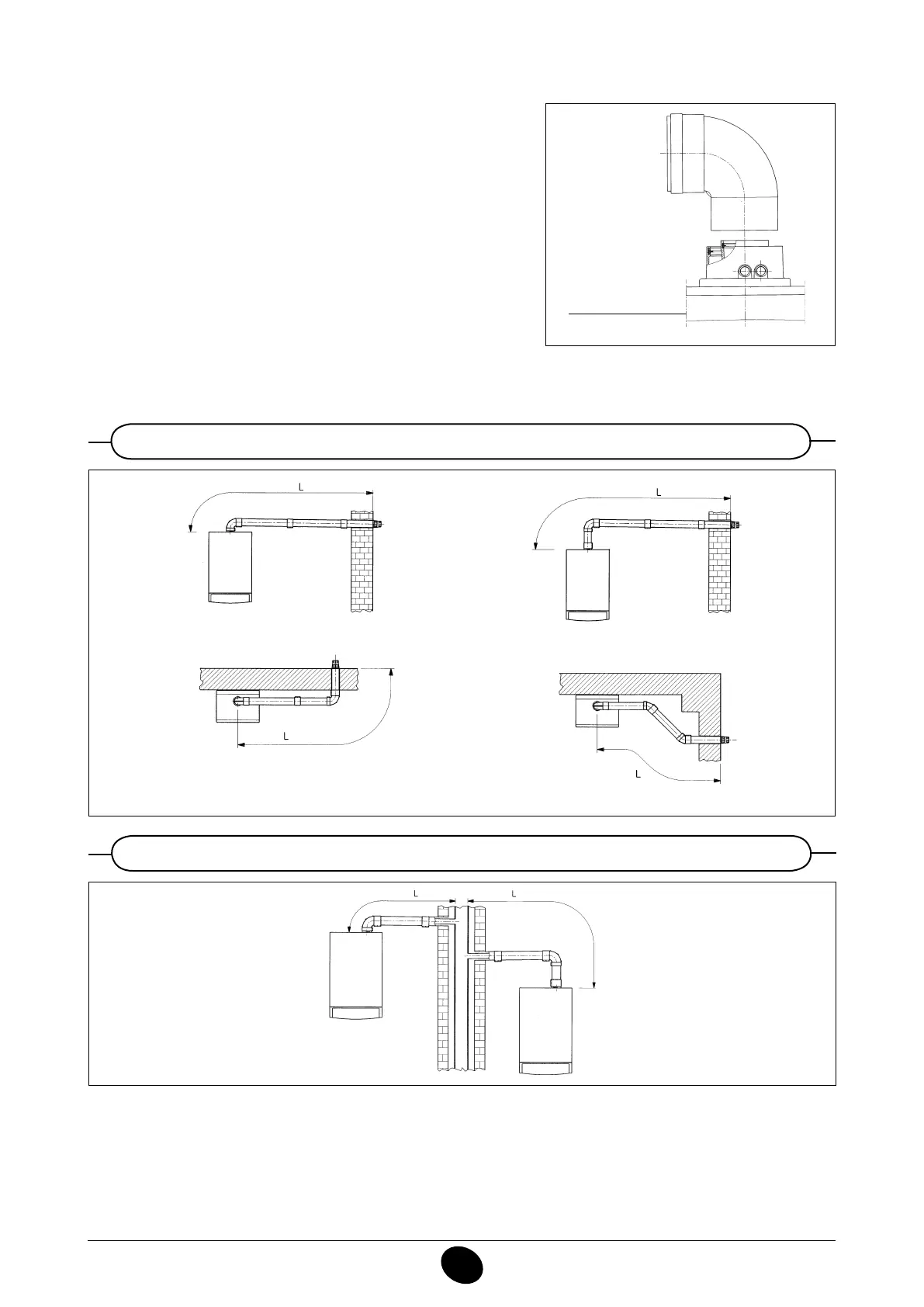

14.1 EXEMPLE DE INSTALARE CU CONDUCTE ORIZONTALE CU Ø 60/100 MM
… conductă de evacuare - admisie coaxială (concentrică)
990519_0400
Racord concentric
Figura 10
Acest tip de conductă permite evacuarea produilor de combustie i admisia de
aer comburant atât în exteriorul ediciului, cât i în hornurile de tip LAS.
Cotul coaxial de 90° permite racordarea centralei la conductele de evacuare -
admisie în orice direcţie, datorită posibilităţii de rotaţie la 360°. Acesta poate
utilizat i ca racord suplimentar la conducta coaxială sau la cotul de 45°.
În caz de evacuare în exterior, conducta de evacuare-admisie trebuie să iasă din
perete cel puţin 18 mm pentru a permite poziţionarea rozetei din aluminiu i
strângerea sa, în vederea evitării inltraţiilor de apă.
Înclinarea minimă spre centrală a acestor conducte trebuie să e de 1 cm la
metru lungime.
Introducerea unui cot de 90° reduce lungimea totală a conductei cu 1 metru.
Introducerea unui cot de 45° reduce lungimea totală a conductei cu 0.5 metri.
0002230400
14.2
EXEMPLE DE INSTALARE CU HORNURI TIP LAS Ø 60/100 MM
9912220900
L max = 10 m
L max = 10 m
L max = 9 m
L max = 9 m
L max = 10 m
