ISTRUZIONI DESTINATE ALL’INSTALLATORE
IMPORTANTE: in caso di trasformazione per il funzionamento da gas metano a gas propano (GPL) prima di effettuare
la taratura della valvola gas, come appena descritto, devono essere effettuate le seguenti operazioni:
• Ruotare la vite di regolazione (V) presente sulla valvola gas per un numero di giri completi pari a quelli riportati nella
tabella 3 o 3.1;
• Impostare, mediante il display presente sul pannello comandi, i parametri H608 e H611 relativi alla potenza di accensione.
Nella tabella 3 o 3.1 sono riportati i valori da impostare. Le modalità di programmazione sono descritte al capitolo 17;
LUNA3 SYSTEM HT 1.240 MP G20 - 2H - 20 mbar G31 - 3P - 37 mbar
CO
2
portata termica max 8,7% 10%
CO
2
portata termica min 8,4% 9,5%
CO max < 250 ppm < 250 ppm
Ugello gas 7,5 mm 7,5 mm
LUNA3 SYSTEM HT 1.180 MP G20 - 2H - 20 mbar G31 - 3P - 37 mbar
CO
2
portata termica max 8,7% 10%
CO
2
portata termica min 8,4% 9,5%
CO max < 250 ppm < 250 ppm
Ugello gas 5,7 mm 5,7 mm
Tabella 1c
Tabella 1b
LUNA3 SYSTEM HT 1.330 MP G20 - 2H - 20 mbar G31 - 3P - 37 mbar
CO
2
portata termica max 8,7% 10%
CO
2
portata termica min 8,4% 9,8%
CO max < 250 ppm < 250 ppm
Ugello gas 12,0 mm 12,0 mm
Tabella 1a

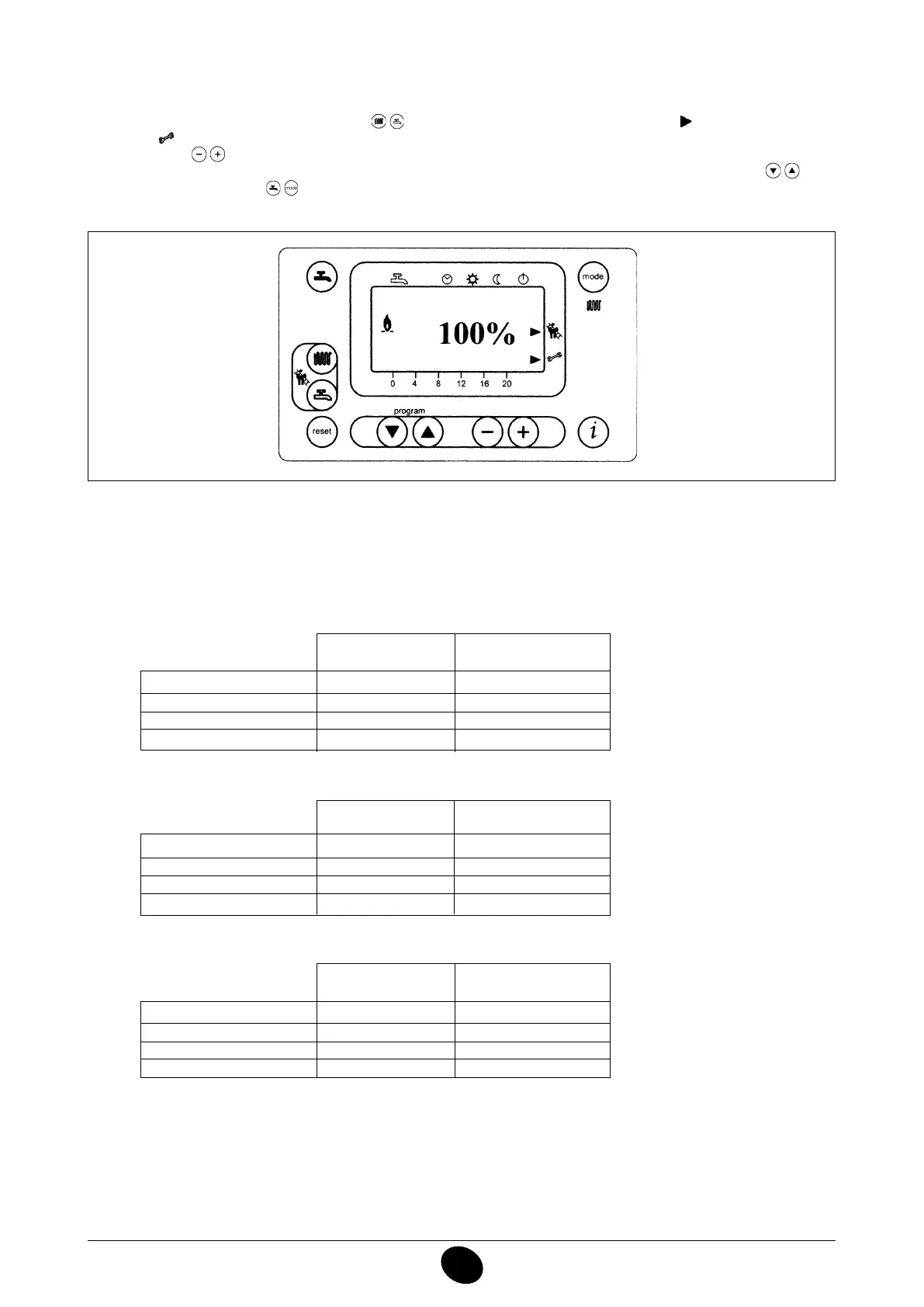

Per facilitare le operazioni di taratura della valvola gas è possibile impostare la “funzione taratura” direttamente sul pannello
comandi della caldaia procedendo come di seguito descritto:
1) premere contemporaneamente i tasti (2-3) no a quando sul display compare l’indice “ ” in corrispondenza del
simbolo (circa 6 secondi).
2) agire sui tasti per regolare la velocità del ventilatore alla portata termica minima e massima (%PWM);
N.b - per impostare rapidamente la minima e la massima portata termica premere rispettivamente i tasti ;
3) premere uno dei due tasti per terminare la funzione.
0307_2201
Figura 15
