b) Mit Raumregler QAA73:
Für die Wahl der Heizkurve “kt” muss der Parameter 70 “Steilheit HK 1” des Raumreglers QAA73 wie im Kapitel 15.2
“QAA73: Vom Installateur einstellbare Parameter (Service)” beschrieben eingestellt werden.
Für die Wahl der auf eine Raumtemperatur von 20° C bezogenen Kurve siehe Graphik 2.
Die Verschiebung der Heizkurve erfolgt automatisch in Abhängigkeit von der mit dem Raumregelgerät QAA73 eingege-
benen Raumtemperatur.
Wenn die Anlage in Zonen unterteilt ist, muss die Wahl der Heizkurve “kt” für den nicht vom QAA73 gesteuerten Anlagenteil
erfolgen, indem der Parameter H532 wie im Kapitel 17 “Eingabe der Kesselparameter” beschrieben eingestellt wird.
WICHTIG: Wenn die Anlage in Zonen unterteilt ist, muss der am Raumregelgerät QAA73 einstellbare Parameter 80 “Steilheit
HK 2” auf —.- nicht aktiv eingestellt werden (siehe Kapitel
15.2).

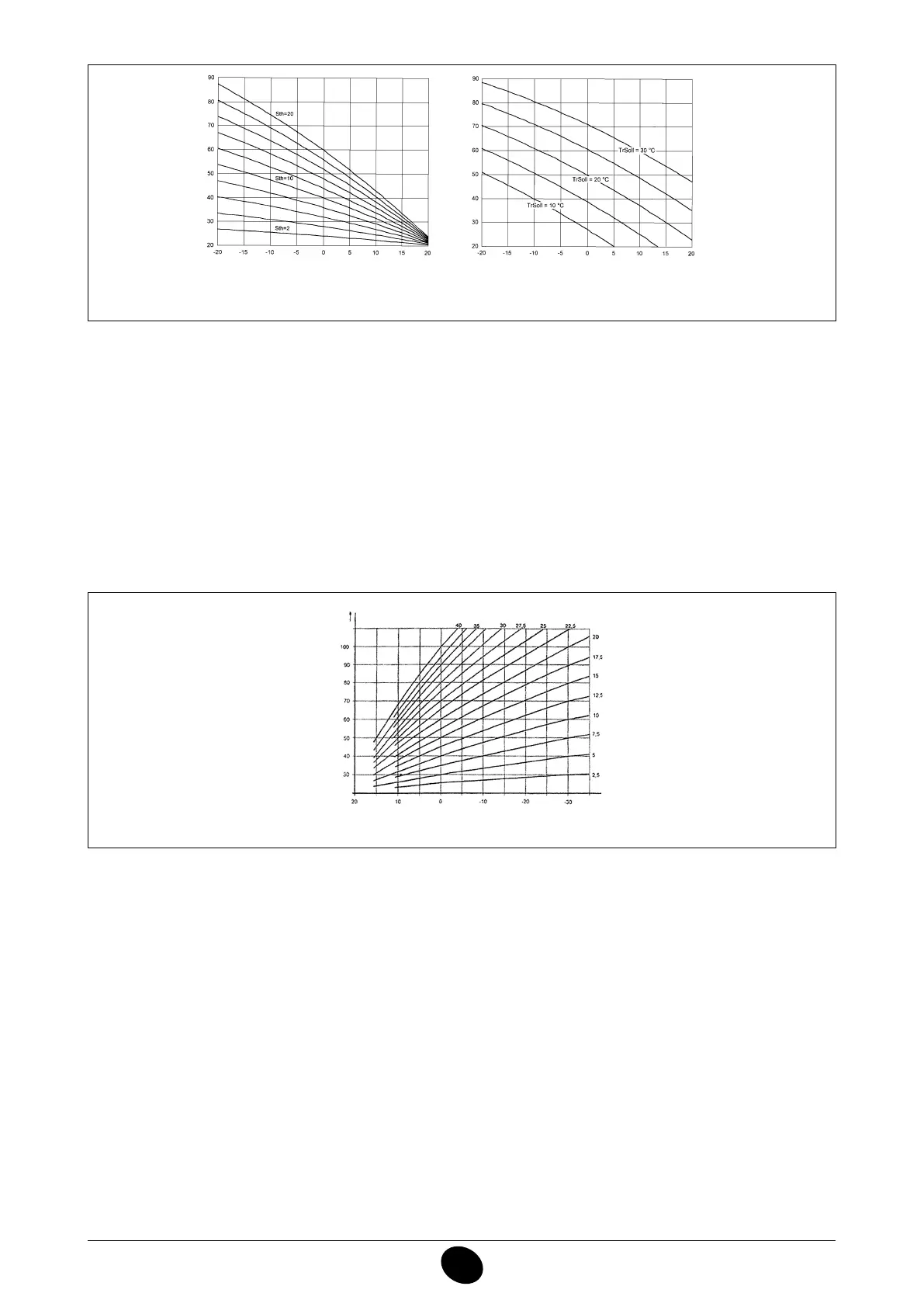

Graphik 1 Graphik 2
TM =
Vorlauftemperatur
Te = Zusammengesetzte gemischte Aussentemperatur
Sth = Kurve Kt
Graphik 3
TM =
Vorlauftemperatur
Te = Zusammengesetzte gemischte Aussentemperatur
0511_1001
0511_1601
TM
°C
TM
°C
Te °C Te °C
Te °C
TM
°C
c) Mit AGU2.500 für die Verwaltung einer Niedertemperaturanlage:
Für den Anschluss und die Verwaltung einer Niedertemperaturzone wird auf die Anleitungen verwiesen, die dem Zubehör-
gerät AGU2.500 beiliegen.
