CONTROLES Y MANTENIMIENTO
47
E

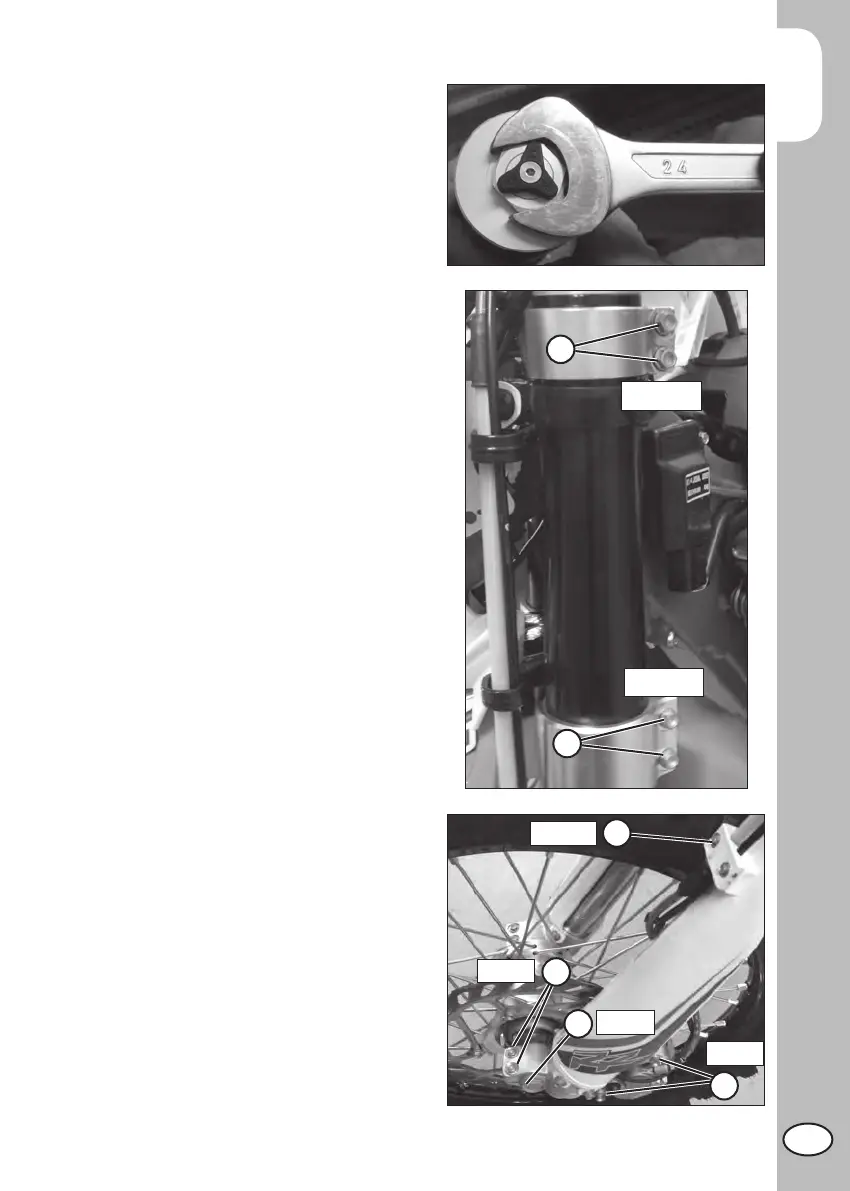

•Atornille la tapa a la pata completamente
extendida.
• Introduzca las patas en las placas y, una
vez ubicada la pata en la extracción
deseada, proceda a ajustar los tornillos
E a 17 Nm y F a 12 Nm previo engrase
de los tornillos mismos.
• Aplique la rueda completa con los distan-
ciales, el perno y la tapa C que deberá
ser ajustada a 50Nm. Ajuste los tornillos
D a 10 Nm. Aplique la pinza freno y
en los tornillos B aplique frenafiletes de
intensidad media. Ajuste a 35 Nm.
Aplique puente pasacables y ajuste los
tornillos A a 1.5 Nm.
C
A
B
D
1,5Nm
10Nm
50Nm
35Nm
E
F
17Nm
12Nm

Beta RR 390 Specifications

General

Displacement	386 cc
Bore x Stroke	88 mm x 63.4 mm
Compression Ratio	12.5:1
Fuel System	Electronic Fuel Injection
Ignition	DC-CDI
Lubrication	Wet sump
Transmission	6-speed
Clutch	Wet multi-disc
Front Tire	90/90-21
Rear Tire	140/80-18
Ground Clearance	320 mm
Dry Weight	107 kg
Engine Type	Single cylinder, 4-stroke, liquid-cooled
Frame	Molybdenum steel with double cradle split above the exhaust port
Rear Suspension	Monoshock
