REGOLAZIONI
64
I

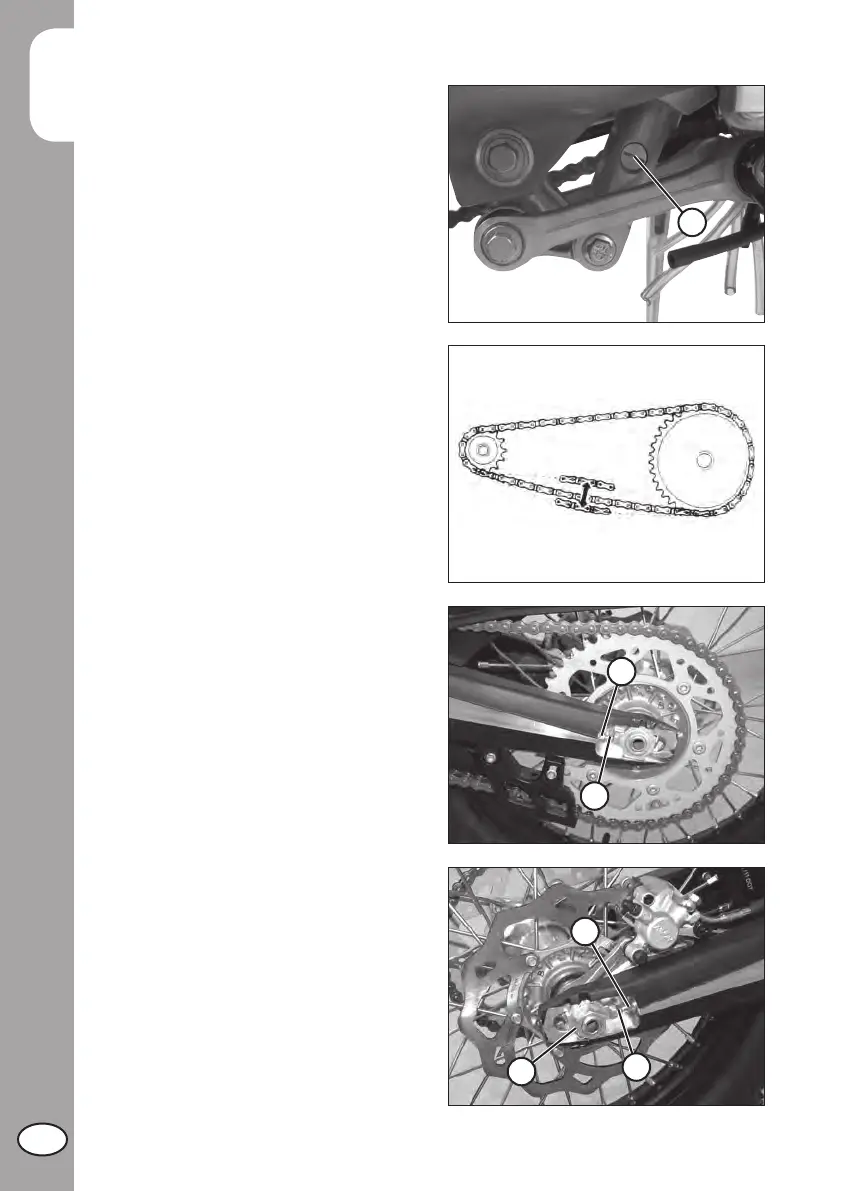

TENSIONAMENTO CATENA
Per una più lunga durata della catena
di trasmissione è opportuno controllare
periodicamente la sua tensione.
Tenerla sempre pulita dalla sporcizia de-
positata e lubrificarla.
Se il gioco della catena supera i 30÷35
mm procedere al suo tensionamento.
• Allentare il dado 1 dell’asse ruota
• Allentare i controdadi A su entrambe le
gambe forcellone
• Agire sulla vite di registro B su entrambi i
lati fino al raggiungimento della tensione
desiderata della catena
• Serrare i controdadi A su entrambe le
gambe forcellone
• Serrare il dado 1.
30÷35 mm
REGOLAZIONE FRENO
IDRAULICO IN ESTENSIONE
Per la regolazione del freno idraulico in
estensione agire sulla vite G.
Ruotando la vite in senso antiorario (a
svitare) diminuisce il freno.
Regolazione standard RR 4t:
18 scatti da tutto chiuso
A
B
A
B
1
G
