Beta RR 390 - Frizione Idraulica; Controllo Livello Olio; Spurgo Frizione Idraulica

3
CONTROLLI E MANUTENZIONE
44
I
2
3
1
FRIZIONE IDRAULICA
CONTROLLO LIVELLO OLIO

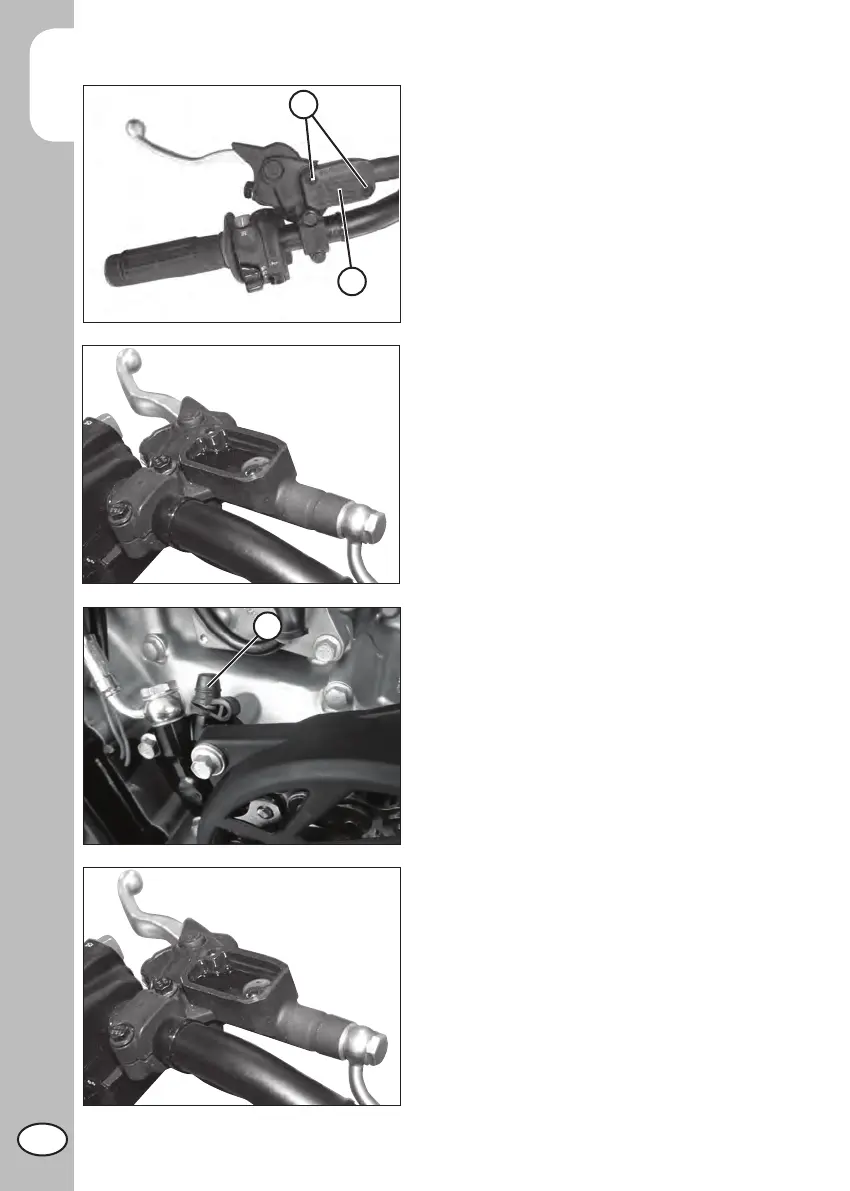

Per il controllo del livello olio della pompa
frizione è necessario rimuovere il coper-
chio 2.
Rimuovere le due viti 1 e togliere il coper-
chio 2 unitamente al soffietto di gomma.
Con la pompa frizione in posizione oriz-
zontale il livello dell’olio dovrebbe trovarsi
5 mm sotto il bordo superiore.
All’occorrenza rabboccare.
Utilizzare liquido indicato a pag. 28
nella tabella “Lubrificanti e liquidi consi-
gliati”.
SPURGO FRIZIONE IDRAULICA
Per lo spurgo aria dal circuito frizione
procedere come segue:
•Aprire il tappo vaschetta olio.
•Inserire un’estremità di un tubicino traspa-
rente nella valvola 3, e l’altra all’interno
di un contenitore.
•Pompare 2/3 volte e rimanere con la
leva premuta.
•Svitare la valvola facendo fuoriuscire
l’olio dal tubicino.
•Se sono visibili, attraverso il tubo, bolle
d’aria, ripetere le operazioni precedenti
fino a quando non si ha una fuoriuscita
continua di olio.
•Richiudere la valvola e rilasciare la leva.
NOTA:
La pompa è adatta allo spurgo in de-
pressione. Durante questa operazione è
importante rabboccare continuamente la
vaschetta per compensare la fuoriuscita
di olio.
•Estrarre il tubicino.
