EINSTELLUNGEN
60
D

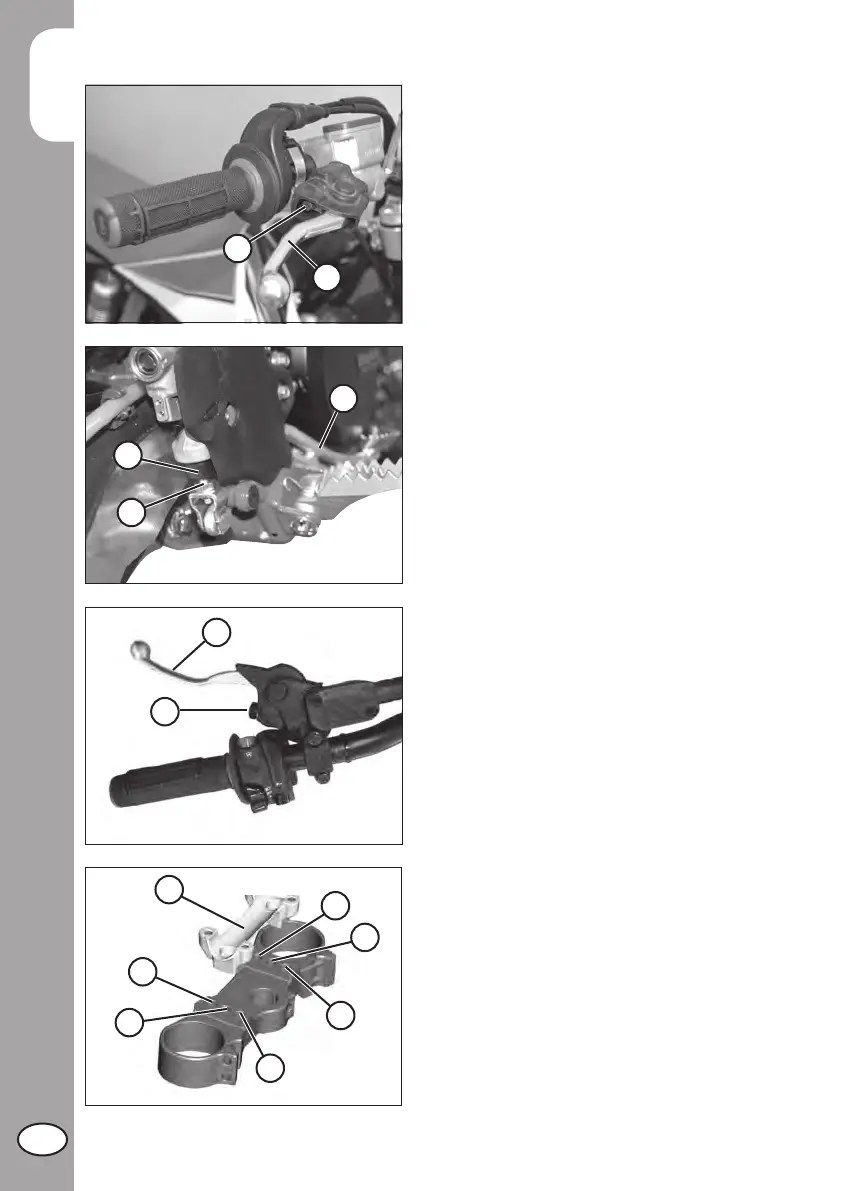

EINSTELLUNG DER GRUNDSTELLUNG
FÜR DEN KUPPLUNGSHEBEL
Die Einstellschraube 6 erlaubt die Regulie-
rung des Abstands zwischen Bremshebel
7 und Griff. Der Leerlauf wird automatisch
wett gemacht.
LENKEREINSTELLUNG
Die untere Bügelschraube 1 kann jeweils
an den Bohrungen 2, 3 oder 4 angebracht
werden, während der Lenker um 180°
gedreht werden kann. Auf diese Weise
erhält man, je nach Fahr-Anforderungen
des Fahrers, unterschiedliche Einstellungen.
EINSTELLUNG DER
GRUNDSTELLUNG FÜR DEN
BREMSHEBEL VORDERRADBREMSE
Die Position des Bremshebels 2 kann durch
die Stellschraube 1 eingestellt werden.
ÄNDERUNG DER GRUNDSTELLUNG
DES BREMSPEDALS
Die Grundeinstellung des Bremspedals 3
kann über die Kontermutter (unterhalb des
Staubschutzes 4) und die Einstellschraube
5 geändert werden. Die Kontermutter lösen
und zur Einstellung auf die gewünschte
Höhe die Einstellschraube verstellen. Die
Kontermutter nach der Einstellung wieder
festziehen.
1
2
3
4
5
1
2
2
3
4
3
4
6
7
