STO-Betrieb
Wenn der STO-Eingang bestromt ist, befindet sich die
STO-Funktion im Ruhezustand. Erhält der FU dann
einen Anlaufbefehl, erfolgen Verdichteranlauf und Be-
trieb.
Wenn der STO-Eingang nicht bestromt ist, wird die
STO-Funktion aktiviert und stoppt den FU (Motor im
Leerlauf). Der FU befindet sich dann im Modus „Safe
Torque Off“.
STO-Status und Überwachung
FU-Anzeige:
Wenn der STO-Eingang im normalem FU-Betrieb (AC-
Netzstrom liegt an, Verdichter läuft nicht) stromlos ist
(STO-Funktion aktiviert), wird auf der FU-Anzeige die
Meldung „INHIBIT“ angezeigt. Wurde eine Fehlerab-
schaltung des FU ausgelöst, wird anstelle von „INHI-
BIT“ eine entsprechende Meldung angezeigt. Wenn der
STO-Eingang bestromt ist und auf dem Display weiter-
hin "INHIBIT" angezeigt wird, liegt ein Defekt des STO-
Eingangs vor.
FU-Ausgangsrelais:
Wenn der STO-Eingang stromlos ist, öffnet das FU-Re-
lais 1.
Fehlercode:
Fehlerco-
de
Code
Nummer
Beschreibung
STO-F 29 • Interner Fehler des Si-
cherheitseingangskreises.
• Sicherheitskreis kurzzeitig
geöffnet während der An-
trieb läuft.
Ansprechzeit der STO-Funktion
Dies ist der Zeitraum vom Auftreten eines sicherheits-
relevanten Ereignisses bis zur Wiederherstellung des
sicheren Zustands nach der Reaktion aller Komponen-
ten. (Stopp-Kategorie 0 gemäß IEC 60204-1).
• Die Ansprechzeit vom stromlosen Zustand des STO-
Eingangs bis zu einem Zustand des FU, bei dem
kein Drehmoment im Motor generiert wird (STO akti-
viert), beträgt weniger als 1 ms.
• Die Ansprechzeit vom stromlosen Zustand des STO-
Eingangs bis zur Änderung des Überwachungssta-
tus beträgt weniger als 20 ms.
• Die Ansprechzeit von der Erkennung eines Fehlers
im STO-Schaltkreis durch den FU bis zu seiner An-
zeige über das Display/den Relaisausgang beträgt
weniger als 20 ms.
Elektrischer STO-Anschluss
WARNUNG
Die STO-Leitungen müssen vor unbeabsichtig-
ten Kurzschlüssen oder Manipulationen, die zu
einem Fehler des STO-Eingangssignals führen
können, geschützt werden

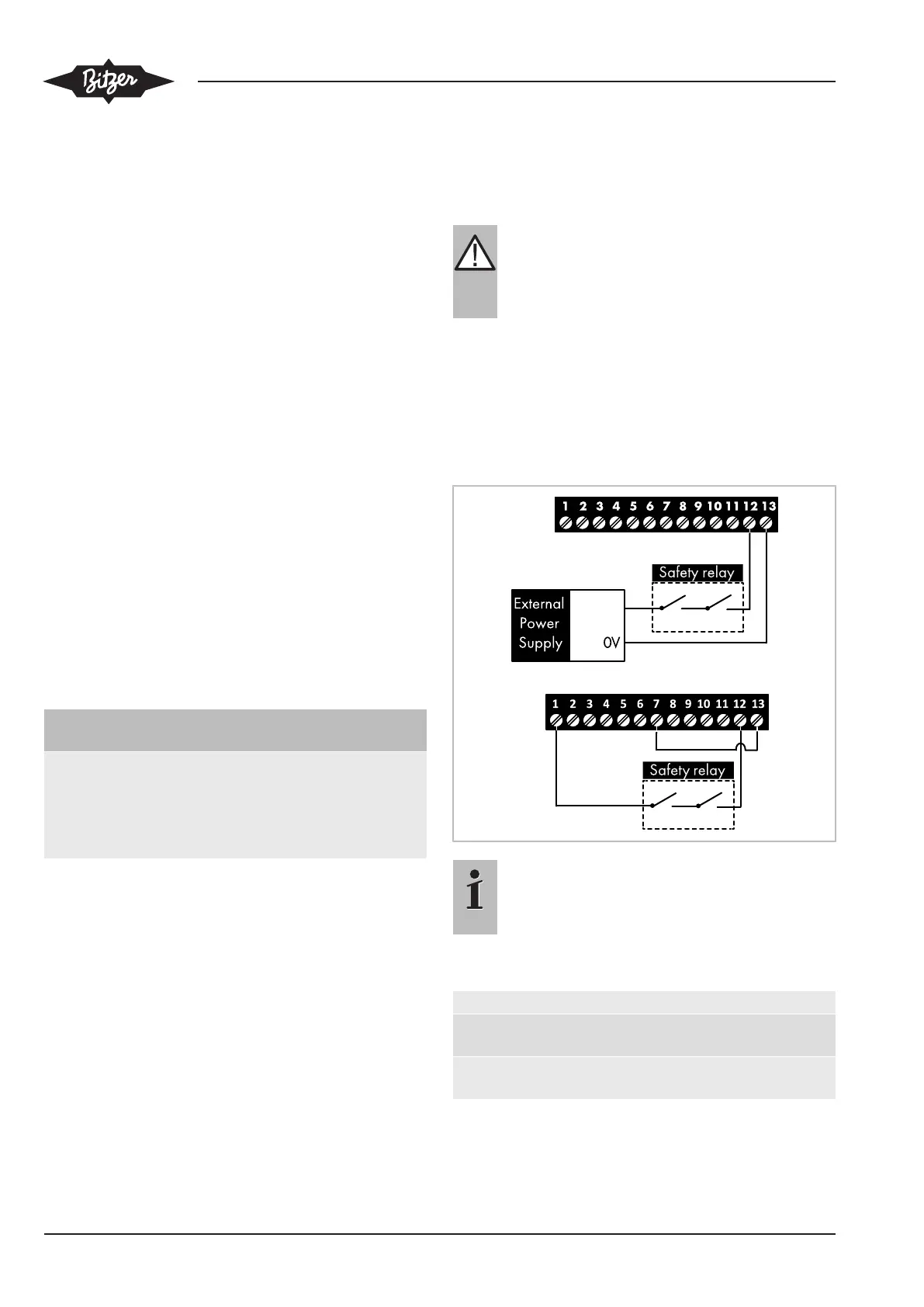

Neben den unten stehenden Verbindungsanweisungen
für den STO-Schaltkreis sollte auch die EMV-gerechte
Installation beachtet werden. Der FU muss wie nachfol-
gend gezeigt angeschlossen werden. Die am STO-Ein-
gang anliegende 24 V DC Signalspannung kann über
die 24 V DC Versorgung des FU oder eine externe 24
V DC Stromversorgung bereitgestellt werden.
Information
Die maximale Kabellänge zwischen Spannungs-
quelle und Umrichteranschlüssen darf 25 Meter
nicht übersteigen.
Spezifikationen für eine externe Stromversorgung
Nennspannung 24 V DC
STO-Logik Hoch 18 ... 30 V DC (STO im
Standby)
Stromverbrauch (Maxi-
mum)
100 mA
