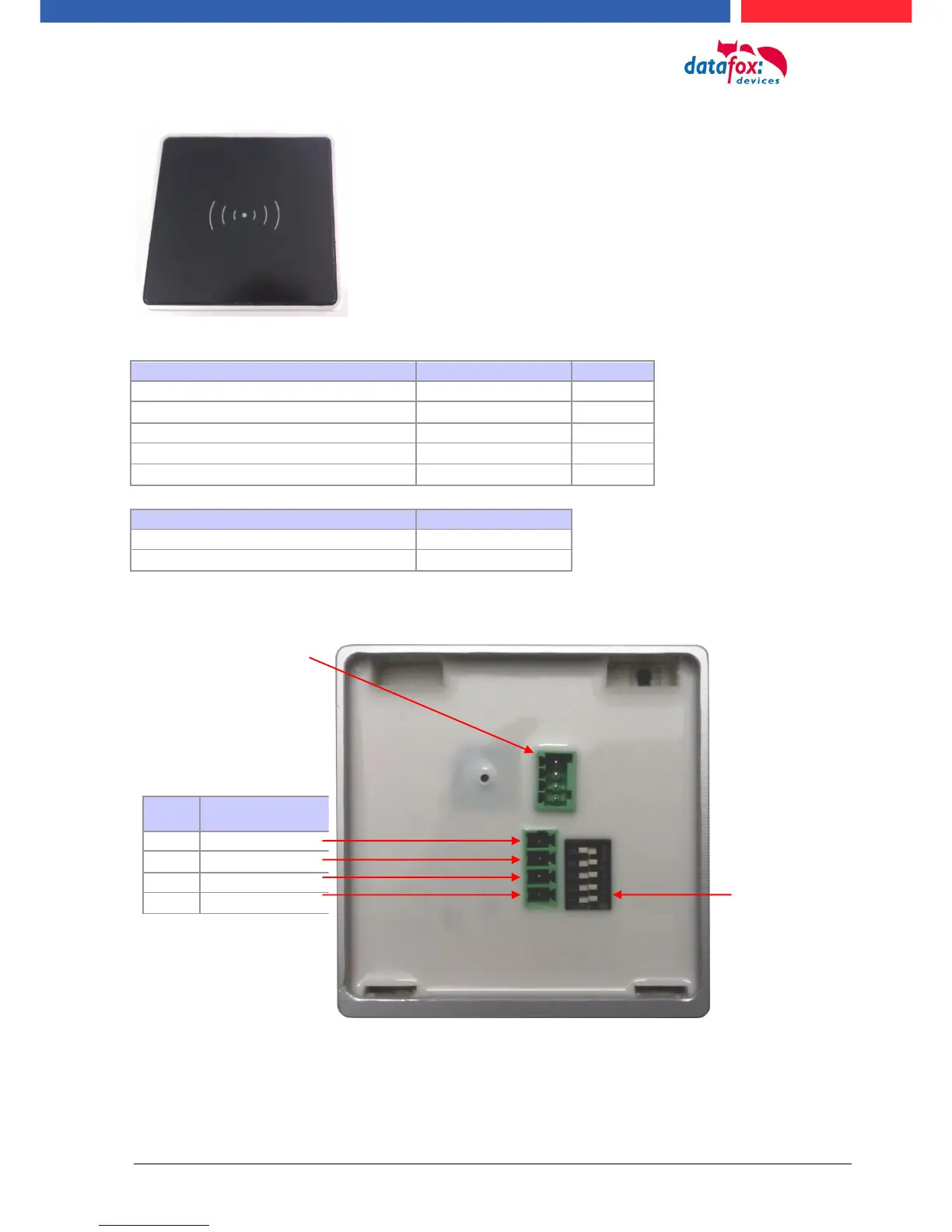

Connectors of EVO-reader:
DIP-switch:
switch number
Off
On
1 – address Bit 0
+ 0
+ 1
2 – address Bit 1
+ 0
+ 2
3 – address Bit 2
+ 0
+ 4
4 – address Bit 3
+ 0
+ 8
5 – terminate resistor 120 ohm
not activ
activ
example
5-4-3-2-1
address 2, with terminate resistor
1-0-0-1-0
address 3, without terminate resistor
0-0-0-1-1
Prüfen mit Prüfstift 1mm Ø
Leiter anschließen – das Anschließen flexibler
Leiter bzw. das Lösen von Leitern erfolgt durch
Drückerbetätigung.
pin
Number.
description
1
+10V bis +30V DC ! neu
2
RS 485-Data „B“
3
RS 485-Data „A“
4
GND ground
DIP-switch
Connector for IO-
modul
Relay + digital in
