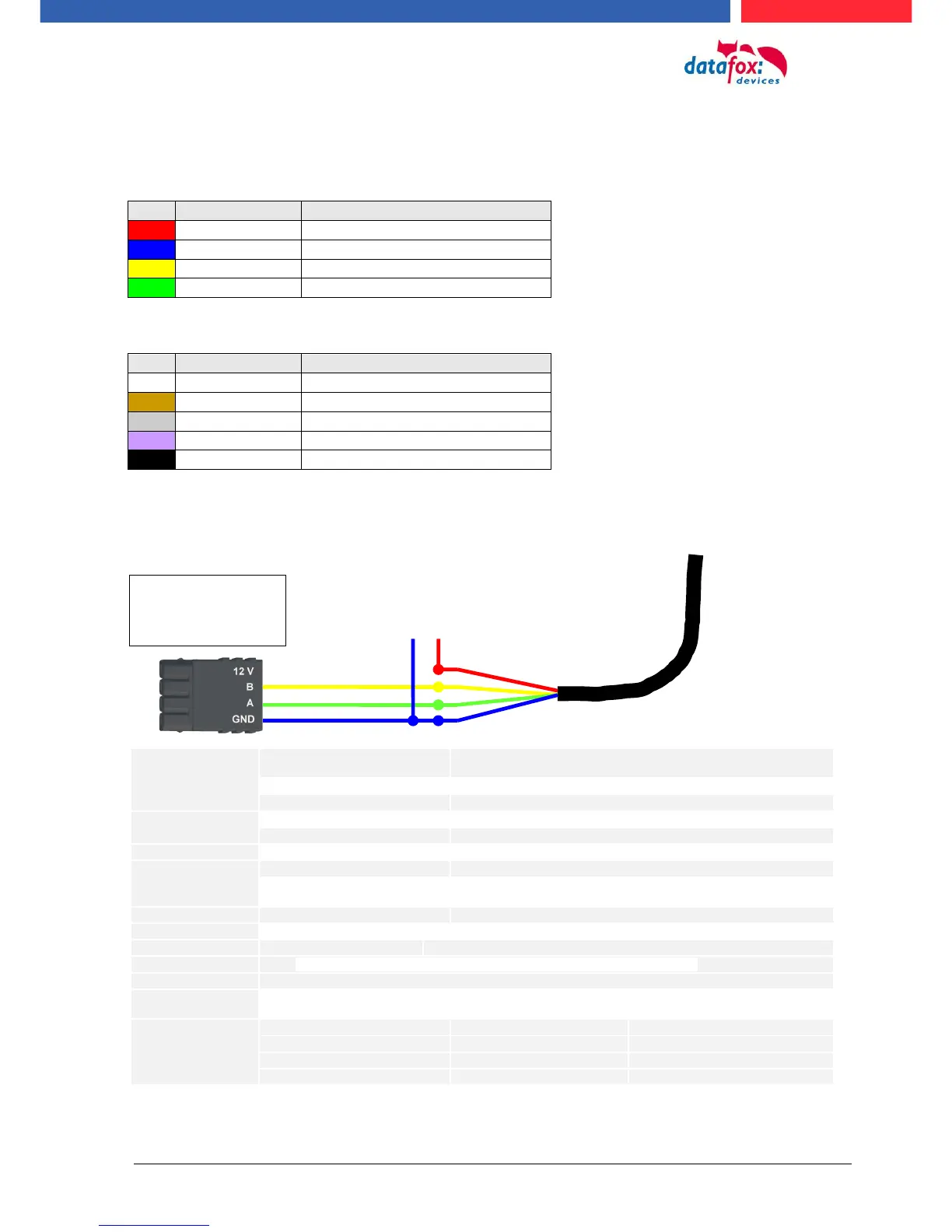

5.7.5.11. Connection of the EVO-Access reader plus
On the backsite is a multicore cable.
The connection as fallows:
Nr.
Farbe
Funktion
1
Rot
+12V Power Input (10 - 30V DC)
2
Blau
GND Power Input
3
Gelb
RS485 - B
4
Grün
RS485 - A
I/O-Erweiterung
Nr.
Farbe
Funktion
5
Weiß
Relais gemeinsam
6
Braun
Relais Schließer
7
Grau
Relais Öffner
8
Violett
DigIn
9
Schwarz
DigIn - GND
Gehäuse
Aufbau
Front aus Alu mit gehärtetem Echtglas, kapazitivem Touch,
Gehäuserückwand Kunststoff: PC-ABS
Abmessungen (Breite x Höhe x Tiefe)
85 mm x 208 mm x 27 mm, ca. 20mm zusätzlich in UP-Dose
Gewicht
Basisgerät 550g zzgl. Wandhalterungsblech
Anzeige
LCD
TFT: 320 x 480 Pixel, active area 49,0 x 73,4 mm mit LED-Backlight
Beleuchtetes Transpondersymbol
3-farbig weiß, grün, rot
Tasten
Art, Größe
Tastatur über kapazitivem Touch-Display, Touchfläche 73,4 x 49,0mm,
Individualisierung
Individuelle Grafiken
Benutzeranzeigen über Grafiken individuell definierbar
Integriertes Leuchtfeld
Individuell bedruckbare Frontscheibe mit Beleuchtungsfeld 56 x 37mm
Farbe immer wie Transpondersymbol
Stromversorgung
10 - 30V DC, max. 500mA
Montage
Edelstahl-Montageplatte, Leser wird eingehängt und gesichert.
Umgebungswerte
Umgebungstemperatur, Schutzart
-20 °C bis +70 °C, IP65
Kommunikation
RS485-Schnittstelle, phg_crypt, 16 Busadressen und Abschluss Widerstand über Menü einstellbar
Sabotagesensor
Sabotageerkennung über Abstandserkennung zur Wandhalterung
Optionen
Türmodul
Erweiterungsmodul mit Relais (Umschalter) und einem digitalen Eingang
Diese Erweiterung sollte nicht im ungesicherten Bereich eingesetzt werden.
Transponder Leseverfah-
ren
125kHz
Mifare
Legic
Hitag 1+2+S
Mifare Classic
Legic prime
Unique EM4102
Mifare Desfire
Legic advant
Titan EM4450
Mifare Ultralight
Spannungsversorgung 12 – 30 V
- +
