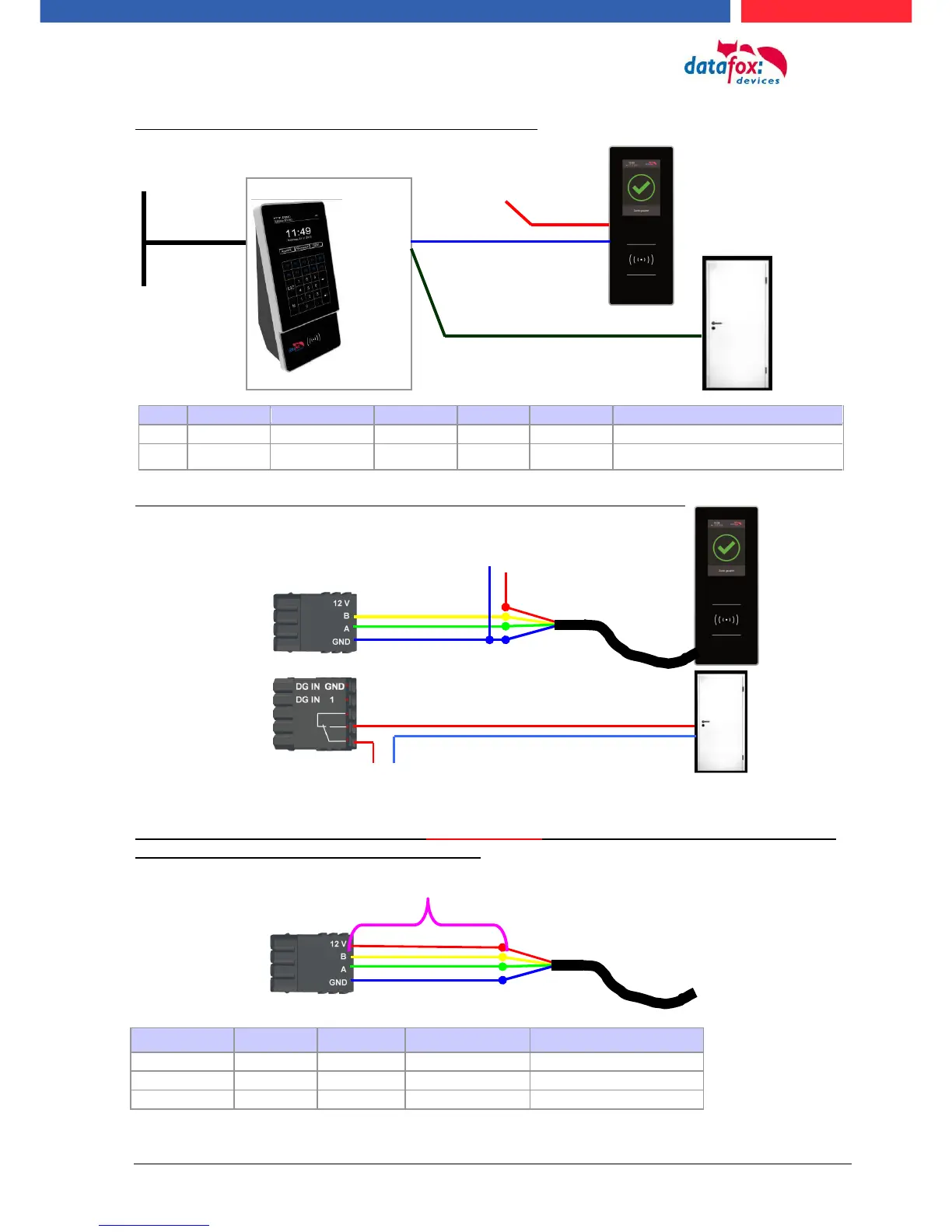

Verkabelungsplan für 1 Türen, 1 Relais in dem EVO 4.3:
Entsprechende Reader Tabelle, Beispiel:
ID
ZM / Bus-ID
TM (Busadresse)
RefLocation
RefAction
PinGeneral
Beschreibungstext
1
1
010
1
1
0
Leser an RS485 Modulplatz 1 = Bus ID 1
4
1
320
0
1
0
ZK-Box V4 (Mastergerät)
Empfohlene Verdrahtung für einen Busanschluss mit einem EVO-Leser-Plus:
Alternativ kann bei der Verwendung von nur einem Leser dieser an die Spannungsversorgung des
RS485 Moduls aus dem Master genutzt werden.
Leser Typ
L in m
Strom in mA
Strom bei Start in mA
gf. Ergänzungen
Legic
50
iA
iA
Mifare
100
iA
iA
Unique
100
iA
iA
TCP / IP (LAN)
M1
SIM
12VDC
USB
GPRS
GPS
RS232
M7
LAN
M8
485-A
485-B
12V 
GND
M3
M2
DGND
D IN1
Relais
ZK
485-A
485-B
HK
Variante mit RS485 Haupt-
kommunikation
10-30V DC
+ - max. 42V; 2A
Versorgungsspannung für Türöffner
Bus Nr. 1
EVO-ZK-Leser-Plus
Stecker 4 polig
für ZK-Bus
Stecker 5 polig
für ZK-Bus
RS 485 ZK Bus-ID 1
Bus Nr. 1
Türöffner Relais 1 des Master Gerätes
Spannungsversorgung
12 – 30 V - +
Maximale empfohlene Länge = L
mit 0,25 mm
2
