Dehler 39 - Wiring Diagram of Switch Board

Manual DEHLER 39
43 - 72

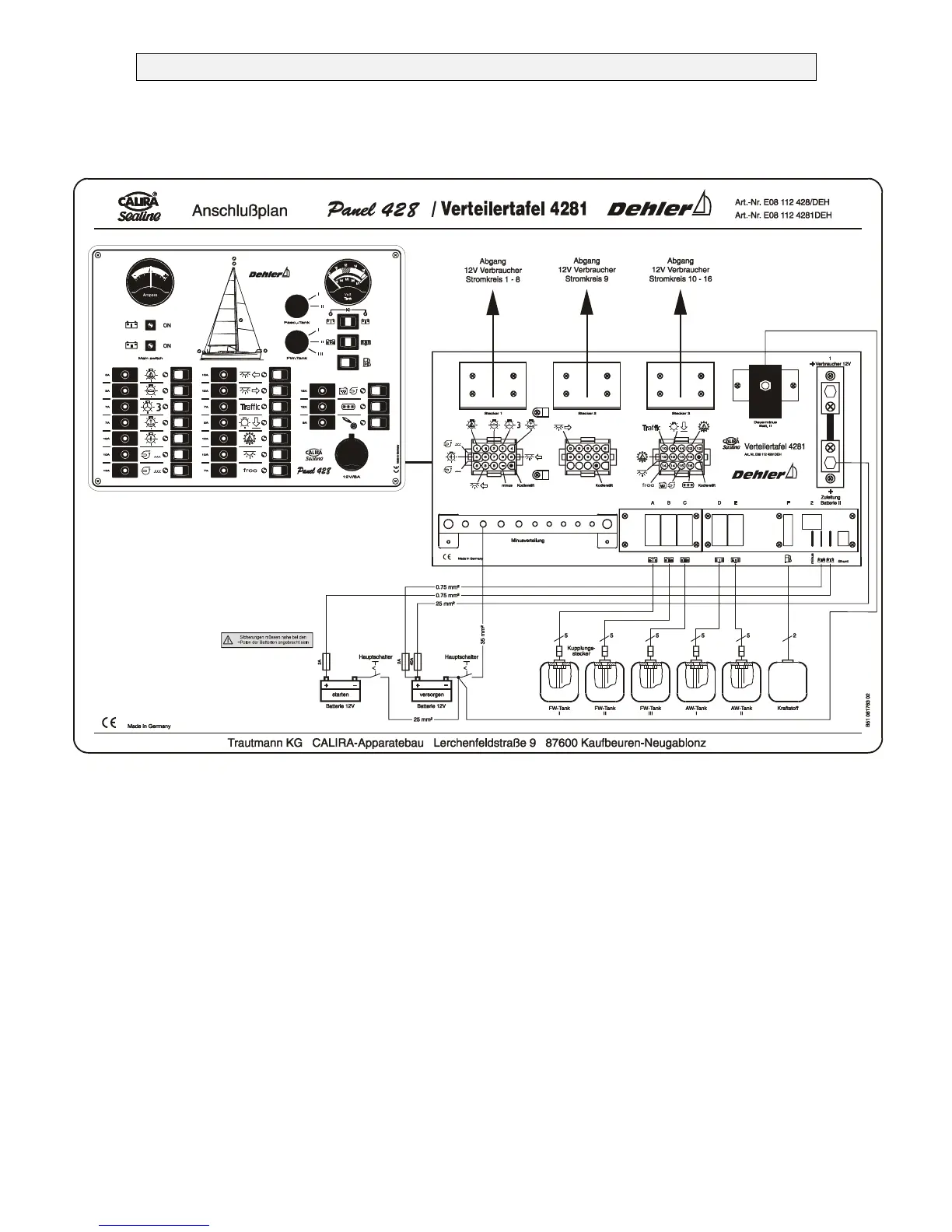

4.6.7 Wiring diagram of switch board
FIGURE.:
WIRING DIAGRAM
Sämtliche 12V Leitungen vom
Panel 428 zur Verteilertafel 4281
werden jeweils mit der ent-
sprechenden Nummer oder
Bezeichnung auf der Verteiler-
tafel verbunden.
2020
3030
40
1010
0
40
D
