B A

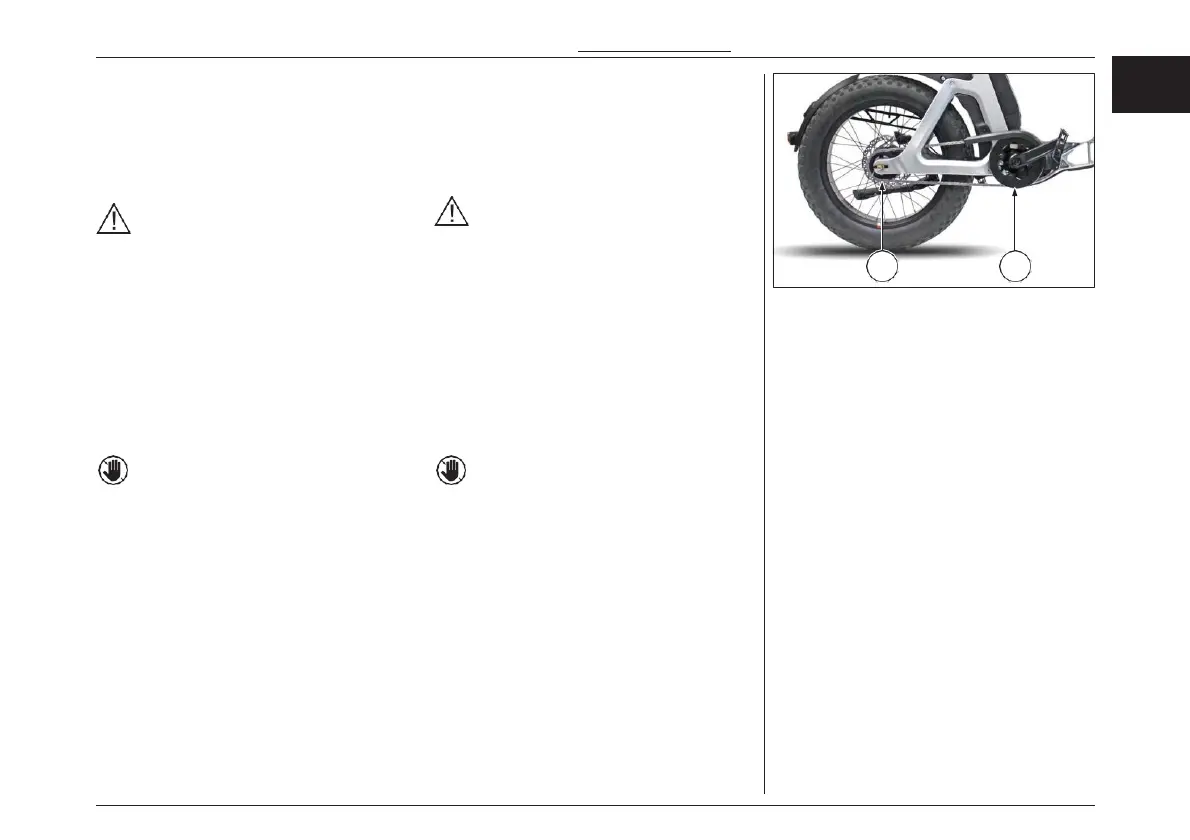

Chain check and pedal crank fixing
Operating in two persons, one must lift the rear
wheel so that it is no longer in contact with the
floor and the other must rotate the right pedal
crank clockwise. From the top, observe the align-
ment of sprocket “A” and pinion “B”.
The minimum eccentricity of the two
sprockets is not allowed.
Make sure there are no foreign bodies and re-
move them if they are found.
Check that the chain is not damaged. The chain
must not have any damage at any point caused
by, for example, curved chain links, pins to be
riveted that come out, etc. or fixed/locked chain
links.
Check the connection of the sprocket to the right
pedal crank, making sure there is no clearance.
Electric motor check
A defective or damaged electric motor
can cause a short circuit, with conse-
quent risk of fire.
Visually check that all electrical cables are intact
and correctly installed. Switch on the electric
control unit only after all other checks have been
completed. Pay attention to the error messages
that appear on the display.
ドライブチェーン及びクランクの点検
二人で操作する場合は、一人が後輪を持ち上げ
て床に接触しないようにし、もう一人が右ペダル
のクランクを時計回りに回します。上から見て、
スプロケット「A」とピニオン「B」の位置合わせを
確認します。
2つのスプロケットの最小偏心量は認めら
れません。
異物がないことを確認し、異物があれば取り除く。
チェーンに損傷がないことを確認します。チェー
ンリンクが曲がっていたり、リベットするピンが出
ていたり、固定/ロックされていたりして、チェー
ンに損傷がないことを確認します。
スプロケットと右ペダルクランクの接続部に隙間
がないことを確認します。
電動アシストモーターの点検
電気モーターに欠陥や損傷があると、短
絡を引き起こし、火災の危険性があります。
すべての電気ケーブルが無傷で正しく取り付け
られていることを目視で確認してください。他の
すべてのチェックが完了してから、電気制御ユ
ニットのスイッチを入れてください。ディスプレイ
に表示されるエラーメッセージに注意してくださ
い。
点検と確認 - CHECKS AND INSPECTIONS
31
