Fischer Panda Panda 8000 - Anschlussreihenfolge der Batterien bei einem 24 V Startsystem

Installationshinweise
Seite/Page 100 - Kaptitel/Chapter B: Installationshinweise 19.8.14

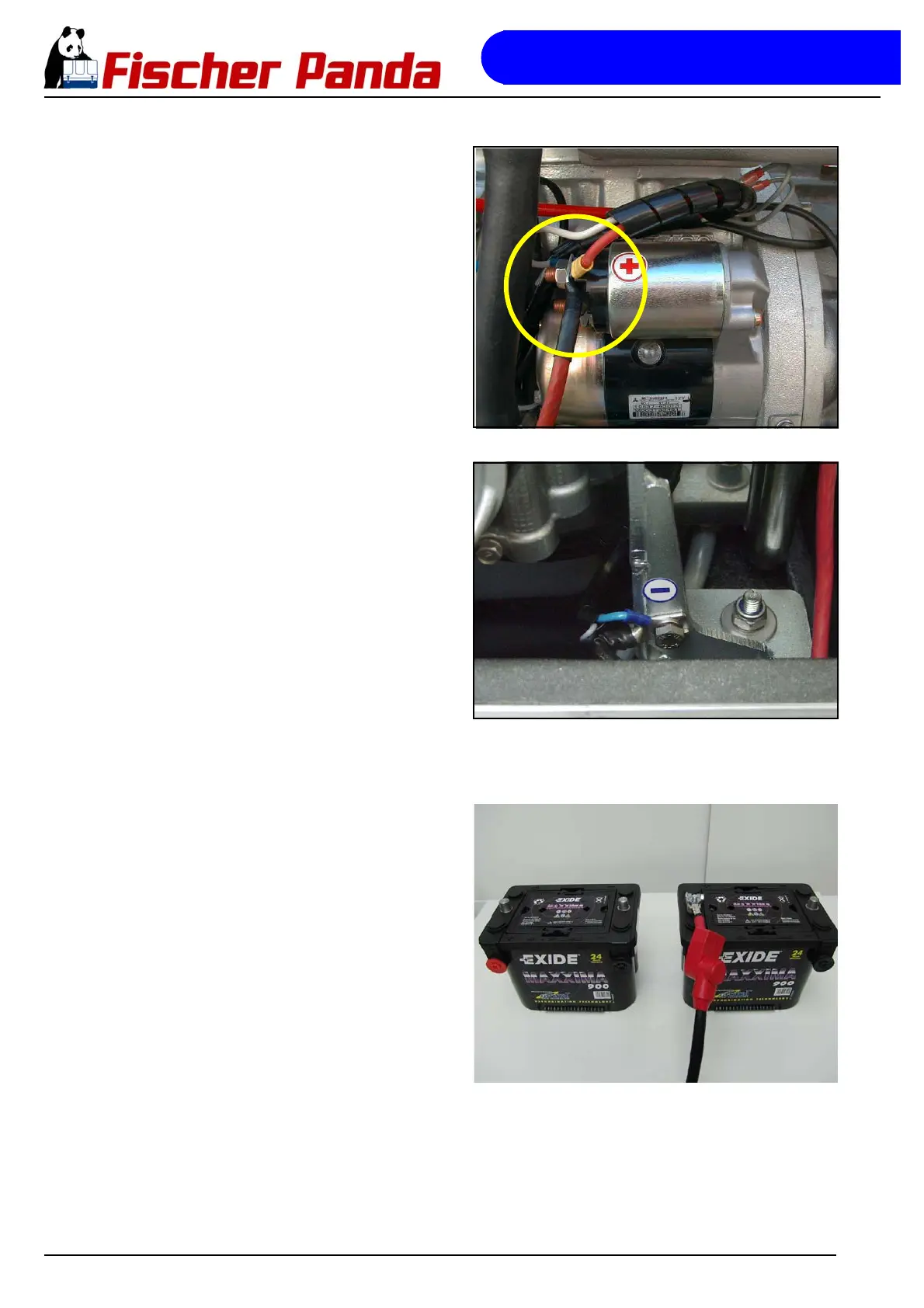

Fig. B.14.4-4: Pluskabel der StarterbatteriePanda Generatoren sind mit einem eigenständigem
Anlasser ausgestattet. Die Verbindungsleitungen von
der Batterie zum DC-System muss entsprechend der
Stromaufnahme des Anlassers ausgelegt werden.
Das Pluskabel (+) der Batterie wird direkt an dem
Magnetschalter des Anlassers angeschlossen.
1. Magnetschalter für Anlasser
2. Anlasser
Beispielbild
Fig. B.14.4-5: Minuskabel der StarterbatterieDas Minuskabel (-) der Batterie ist am Motorfuß
angeschlossen.
Beispielbild
B.14.4.1 Anschlussreihenfolge der Batterien bei einem 24V Startsystem
Fig. B.14.4.1-1: Installation Starterbatterie 24VDie beiden 12V Starterbatterien müssen für 24V in Reihe
geschaltet werden:
1. (+) des Verbindungskabels an der ersten Batterie (+)-Pol
anschließen
