Installationshinweise
19.8.14 Kapitel/Chapter B: Installationshinweise - Seite/Page 95
B.14 Generator DC System-Installation

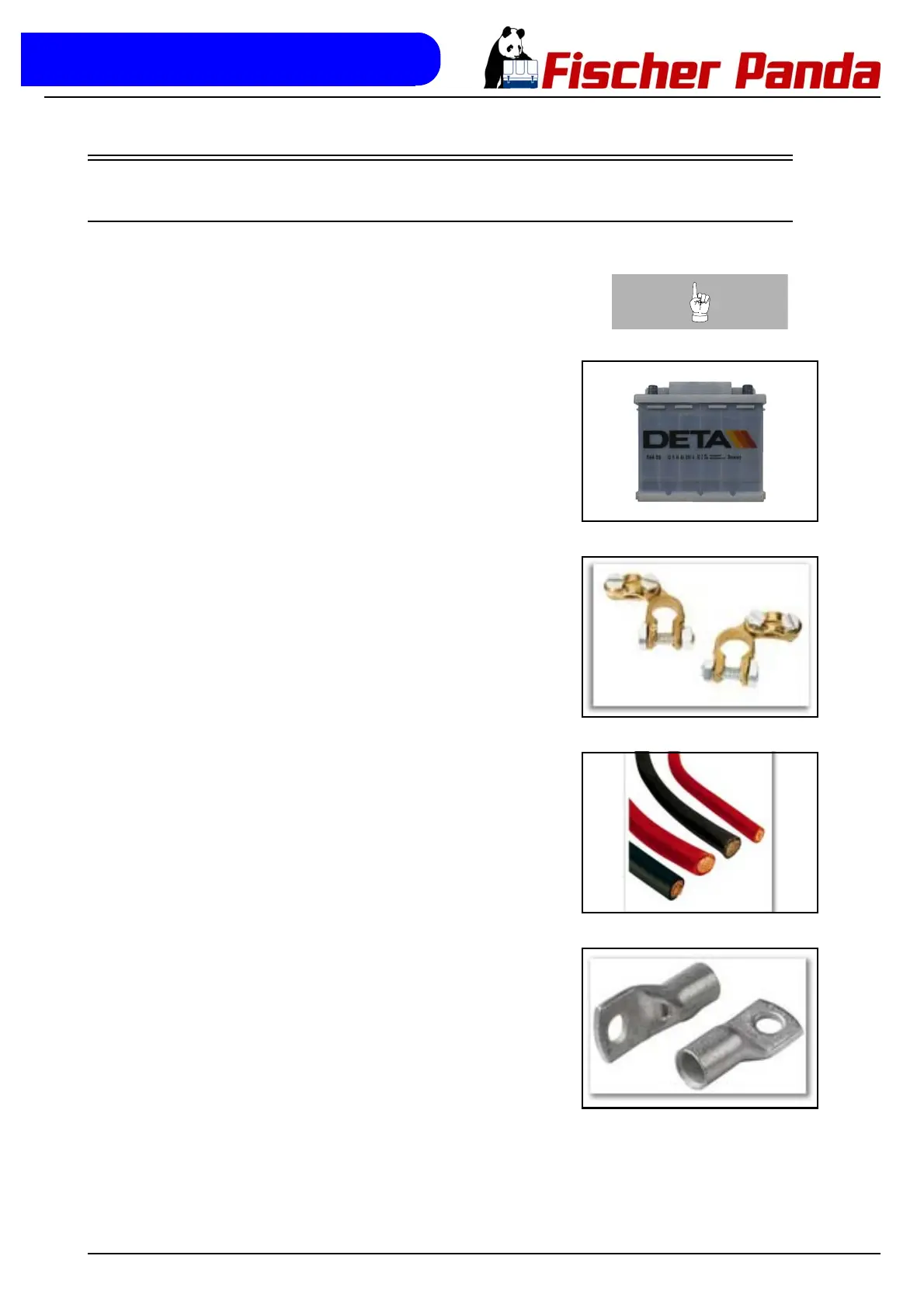

B.14.1 Fischer Panda Zubehör DC-Installation
Hinweis:Für die beschriebene Installation werden folgende
zusätzliche Komponenten benötigt. Sie können bei
Fischer Panda bezogen werden.
Fig. B.14.1-1: Starterbatterie 12 VStarterbatterie 12 V
Für ein 24V Startsystem werden 2 Starterbatterien 12V (in
Reihe geschaltet) benötigt.
Fig. B.14.1-2: BatteriepolklemmenBatteriepolklemmen
2 Stück / Batterie erforderlich
Fig. B.14.1-3: BatteriekabelBatteriekabel
rot = Batterieplusleitung
blau = Batterieminusleitung
Schwarz = Verbindungsbrücke für Reihenschaltung
Fig. B.14.1-4: RingkabelschuhRingkabelschuh
