Installationshinweise
B.22.2 Anschluss des Sensors an die Eingangsleiste
Der Sensor wird an den Eingang E/GND angeschlossen. Parallel zu dem Sensor wird ein Wiederstand 4,2 kOhm
gesetzt.

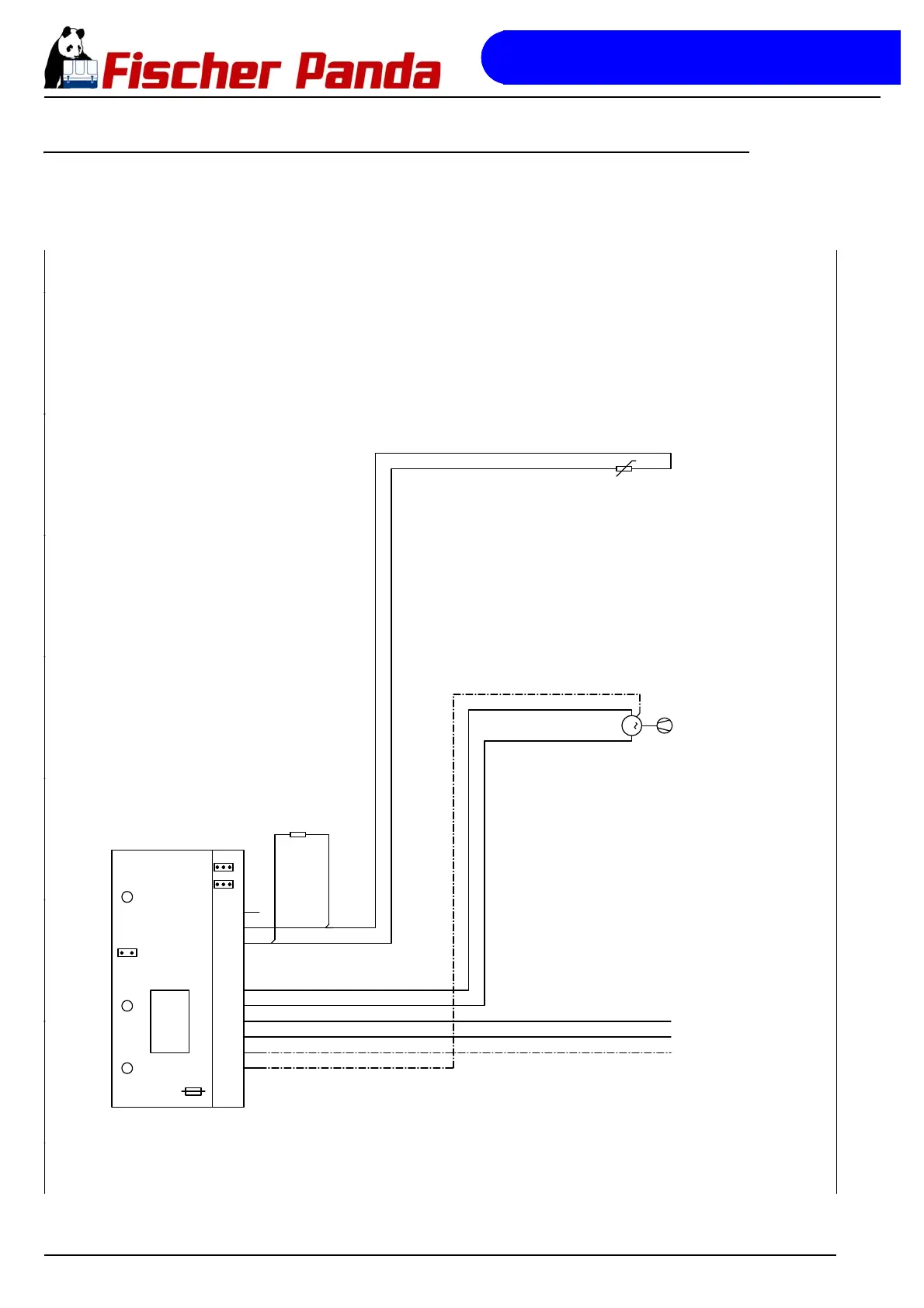

Fig. B.22.2-1: Anschaltplan
line 230V 50Hz
T
temperature sensor
1 2
-R
M
fan
PE
-M
4,2kOhm
2 1
-R
R1
A B
J5
J4
R2 R3
n-max Set
n-min Pband
PKE-2,5V(E)
Ziehl-Abegg
fan control
PE
PE
N
L1
U1
U2
GND
+24V
E
-A
