D.22 Austausch der Einspritzdüsen
ACHTUNG!:Achten Sie darauf, dass der Generator nicht
unbeabsichtigt gestartet werden kann.
Batteriehauptschalter entfernen.
Teilenummern können aus dem Ersatzteilkatalog
entnommen werden.

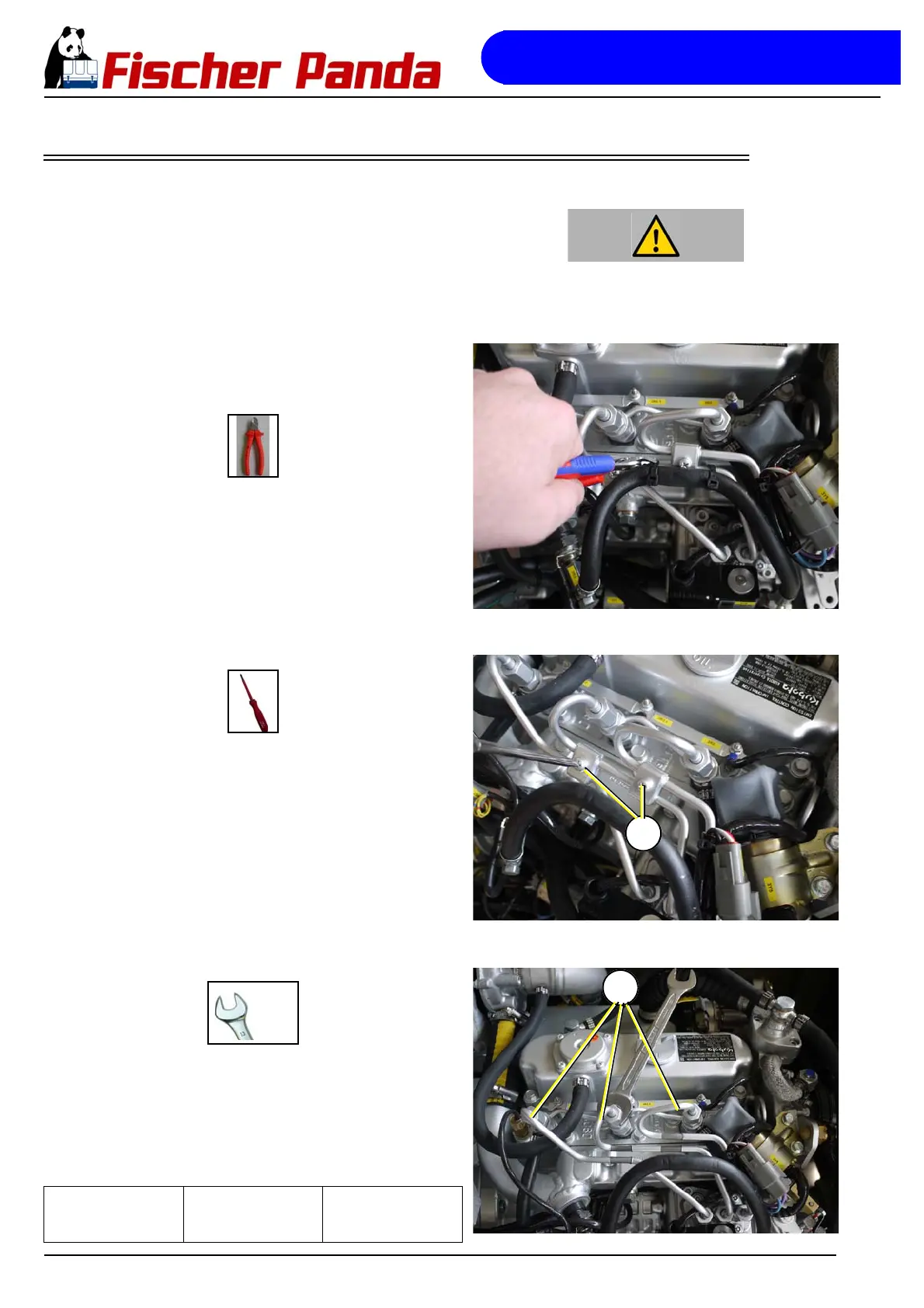

Fig. D.22-1: EinspritzdüsenEinspritzleitungen
Abbildungen ähnlich!
1. Kabelbinder von den Einspritzleitungen entfernen.
Fig. D.22-2: Einspritzdüsen2. Die Leitungsklemmen (1) mit einem Phillips
Schraubendreher PH2 lösen.
Fig. D.22-3: Einspritzdüsen3. Die Überwurfmutter an den Einspritzleitungen (1) lösen.
Schraubenschlüssel SW 17 mm.
Beim Zusammenbau
• Staub mit Druckluft aus den Leitungen herausblasen.
Anschließend die Leitungen in umgekehrter Reihenfolge
wieder zusammenbauen.
(1) Einspritzleitung
Anzugsdrehmoment Einspritzleitungsüberwu
rfmutter
24.5 bis 34.3 Nm
2.5 bis 3.5 kgm
18.1 bis 25.3 Fußpfund
