Installationshinweise
Seite/Page 80 - Kaptitel/Chapter B: Installationshinweise 19.8.14
B.9.3.2 Dachmontage
Zu beachten:
• Abstand zum Fahrzeugdach mindestens 100mm.
• Abstand zur nächsten senkrechten Wand mindestens 1/2 Radiatorbreite.
• Abstand zu Abgasaustritt (Wärme und Schmutzquelle) mindestens 500mm.
• Maximal zulässige Fahrzeughöhe darf nicht überschritten werden.
• Warnhinweise mit neuer Fahrzeughöhe im Fahrerhaus anbringen.
• Im Betrieb muss die Abblasrichtung mindestens 3 meter frei sein.

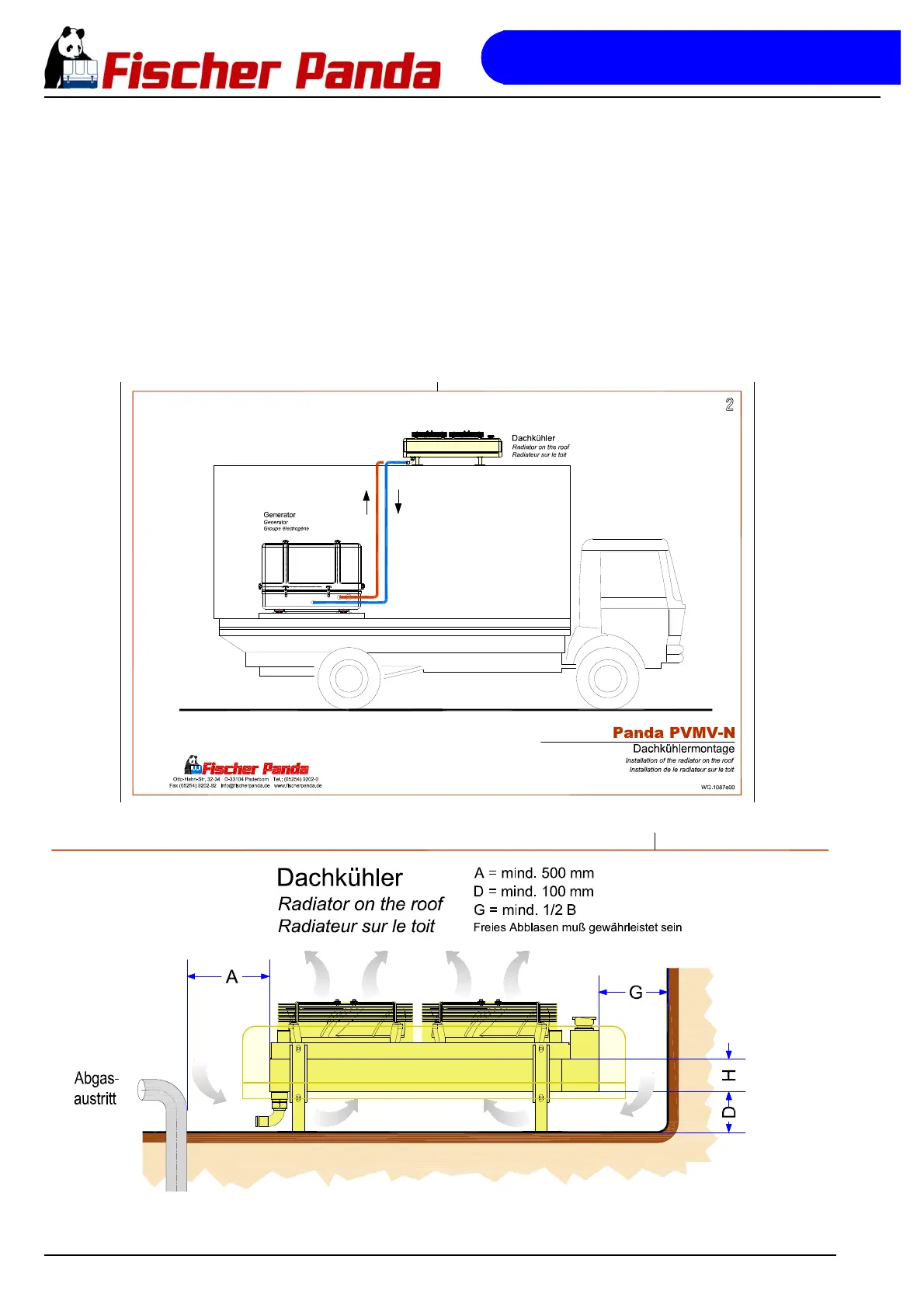

Fig. B.9.3.2-1: Schema Radiatorkühler Dachaufbau
Fig. B.9.3.2-2: Schema Radiatorkühler Dachaufbau
