Wartungshinweise
Seite/Page 158 - Kaptitel/Chapter D: Wartungshinweise 19.8.14

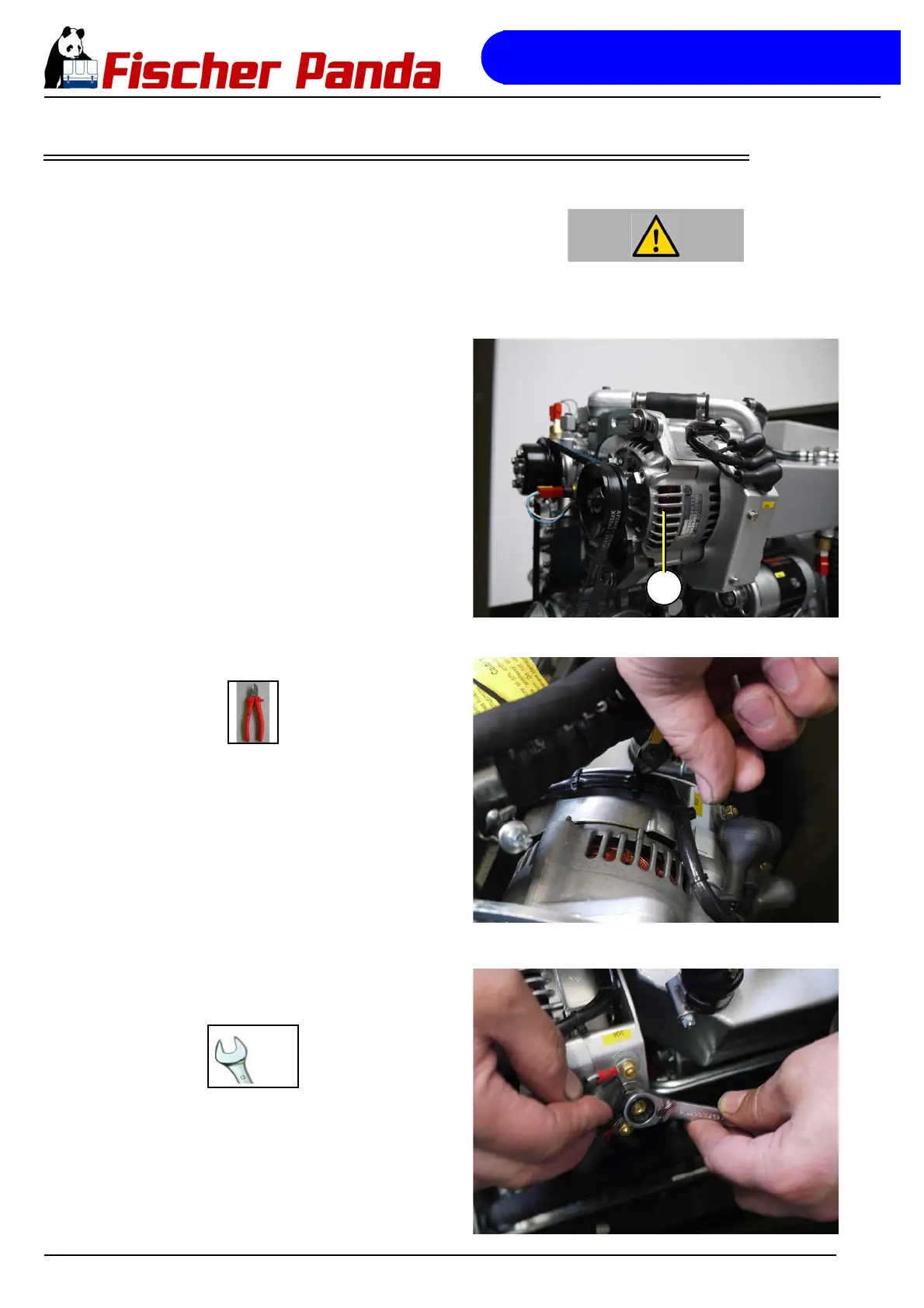

D.17 Austausch der DC-Lichtmaschine
ACHTUNG!:Achten Sie darauf, dass der Generator nicht
unbeabsichtigt gestartet werden kann.
Batteriehauptschalter entfernen.
Teilenummern können aus dem Ersatzteilkatalog
entnommen werden.
Fig. D.17-1: DC-Lichtmaschine1. Kapsel öffnen.
01. DC-Lichtmaschine
Fig. D.17-2: DC-LichtmaschineAbbildungen ähnlich!
2. Kabelbinder entfernen.
Fig. D.17-3: DC-Lichtmaschine3. Gummikappen der elektrischen Anschlüsse abziehen.
4. Mutter und Unterlegscheibe des 24 V DP+ Anschlusses
(rotes Kabel) mit einem Schraubenschlüssel SW 10 mm
entfernen.
