Wartungshinweise
19.8.14 Kapitel/Chapter D: Wartungshinweise - Seite/Page 159

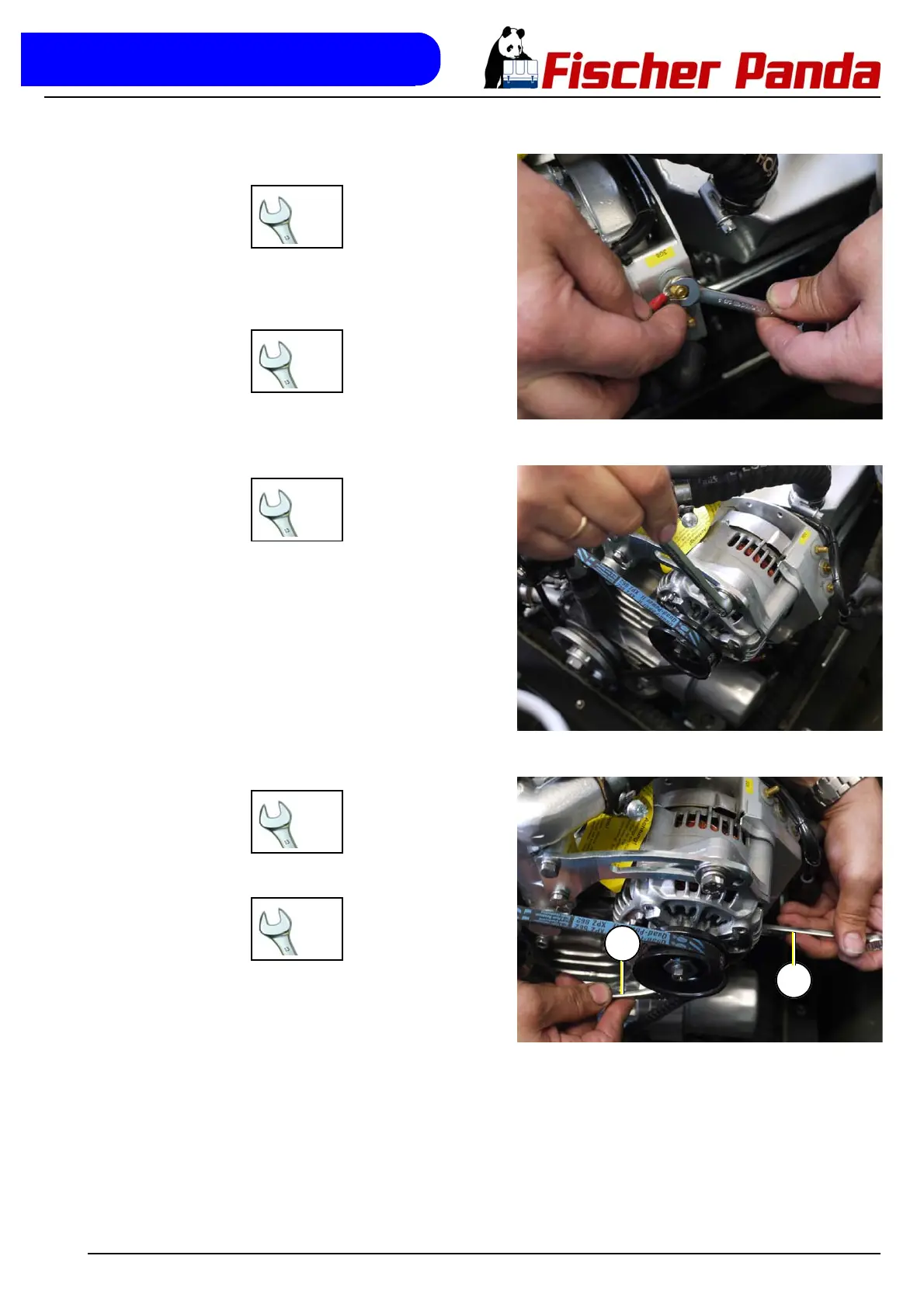

Fig. D.17-4: DC-Lichtmaschine5. Mutter und Unterlegscheibe des Erregungsanschlusses
(graues Kabel) mit einem Schraubenschlüssel SW 8 mm
entfernen.
6. Mutter und Unterlegscheibe des Anschlusses
Ladespannungsfehler (grünes Kabel, unterster
Anschluss) mit einem Schraubenschlüssel SW 8 mm
entfernen.
Fig. D.17-5: DC-Lichtmaschine7. Obere Halterschraube der DC-Lichtmaschine mit einem
Schraubenschlüssel SW 13 mm lösen.
Fig. D.17-6: DC-Lichtmaschine8. Untere Halteschraube der DC-Lichtmaschine mit einem
Schraubenschlüssel SW 12 mm (01) lösen.
9. Für die Kontermutter einen Schraubenschlüssel SW
12 mm (02) benutzen.
