Wartungshinweise
19.8.14 Kapitel/Chapter D: Wartungshinweise - Seite/Page 205

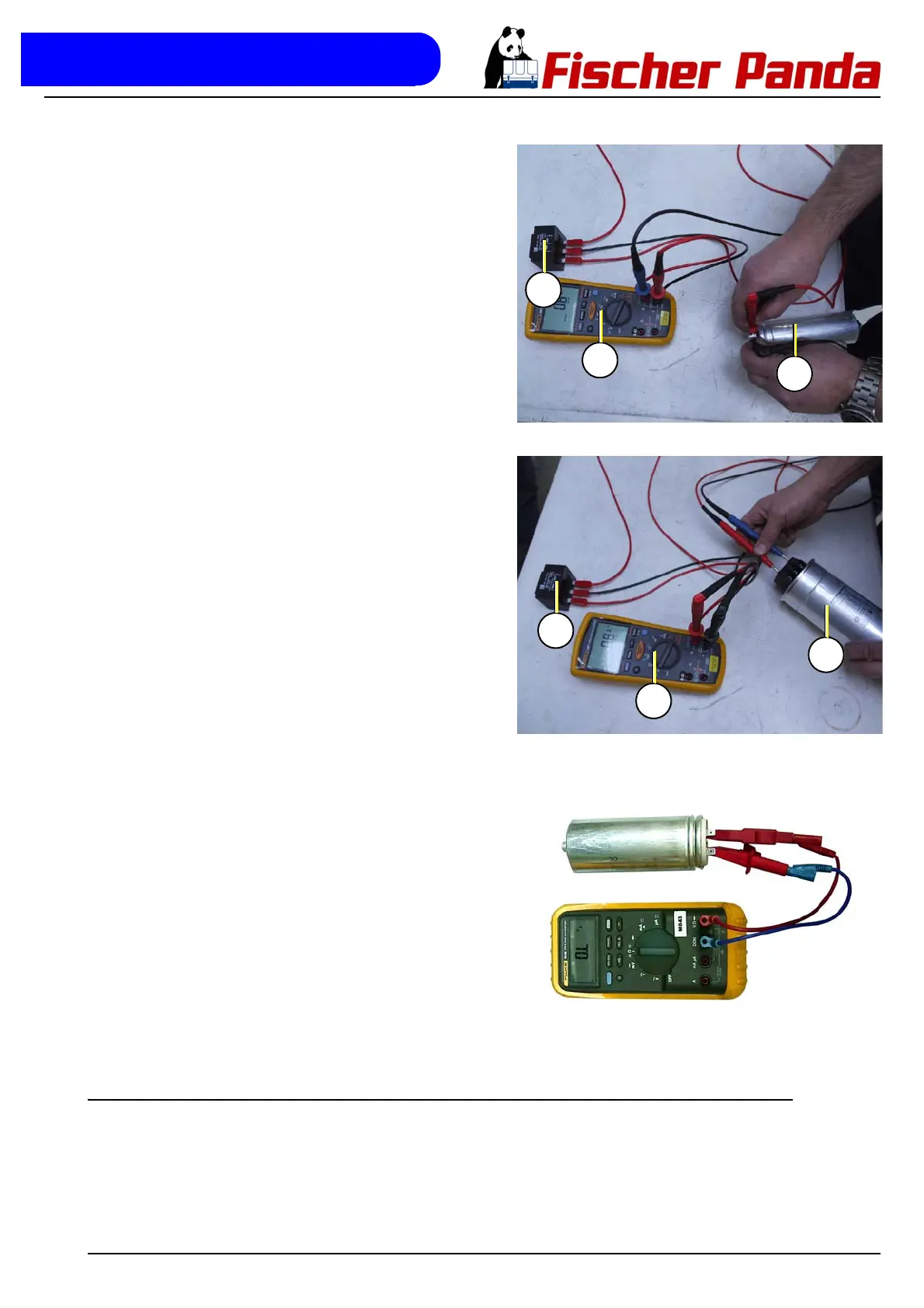

Fig. D.30.2-1: Entladung KondensatorenEntladen der Kondensatoren
01. Entladewiderstand (5-10kOhm)
02. Multimeter
03. Kondensator
Fig. D.30.2-2: Entladung 3-phasige KondensatorenEntladen der Kondensatoren
01. Entladewiderstand (5-10kOhm)
02. Multimeter
03. Kondensator
Bei 3-phasigen Kondensatoren muss zwischen jeder Phase
entladen werden (L1-L2; L2-L3; L1-L3).
Fig. D.30.2-3: Überprüfung KondensatorenÜberprüfung
Das Messgerät auf Kapazitivmessung stellen und beide
Anschlüsse des Kondensators mit dem Messgerät
verbinden. Messen der Kapazität des Kondensators.
D.30.3 Überprüfen aller Kondensatoren im Schaltschrank/AC-Box
Prüfen Sie jeden Kondensator, indem Sie die Prüfspitzen des Multimeters (stellen Sie auf Kapazitivmessung), auf
den Kondensator berühren: Messen Sie die Kapazität der Kondensatoren.
Die Kondensatoren sollten nicht vom elektrischen Schrank entfernt werden, bevor die Überprüfung durchgeführt
wird.
03
02
01
03
02
01
