Installationshinweise
Seite/Page 84 - Kaptitel/Chapter B: Installationshinweise 19.8.14
B.9.3.6 Einbauort für Radiatorkühler in einem Tunnel
Von einem Tunneleinbau spricht man, wenn der Aufstellungsort baulich von der Fahrzeugkabine abgeschottet ist.
Zu beachten:
• Die Summe der Lufteinlässe muss mindestens der Radiatorbreite entsprechen (
• Die Summe der Querschnitte der Luftführung incl. Seitenlufteinlass müssen mindestens der Radiatorbreite
entsprechen
• Der Abstand Generator zum Radiatorkühler muss mindestens 1/2 Radiatorbreite entsprechen
• Seitenzuluft zwischen Generator und Radiatorkühler kann seitlich, oberhalb oder unterhalb ausgeführt sein

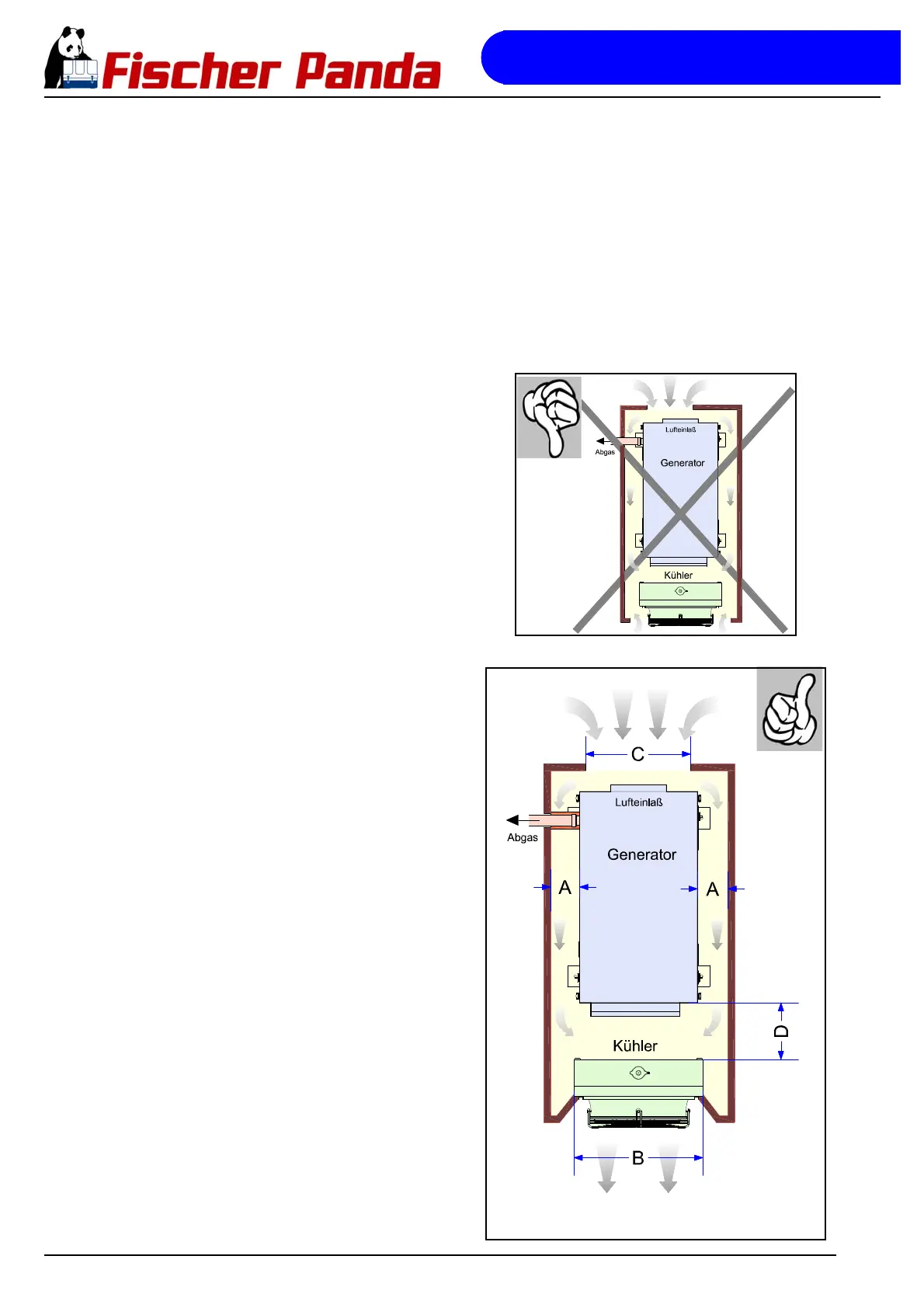

Fig. B.9.3.6-1: Falsche Installation in einem TunnelFalsche Installation in einem Tunnel
• Lufteintritt zu schmal
• Lufteintritt Generator zu nah an der Wand
• Warmluft kann neben dem Radiator angesaugt werden
• Unisolierter Abgasstrang heizt Verbrennungsluft auf
Fig. B.9.3-2: Richtige Installation in einem TunnelRichtige Installation in einem Tunnel
• Lufteintritt (C) mindestens Radiatorgröße (B) (Schutz und
Ziergitter müssen berücksichtigt werden)
• Summe der Luftführung (A) mindestens Radiatorgröße (B)
• freier Lufteintritt Generator
• Radiator Ablasrichtung abgeschottet und Luftaustritt
vergrößert (Schutz und Ziergitter wurden berücksichtigt)
• Abgasstrang Isoliert
